Περιγραφή προϊόντος

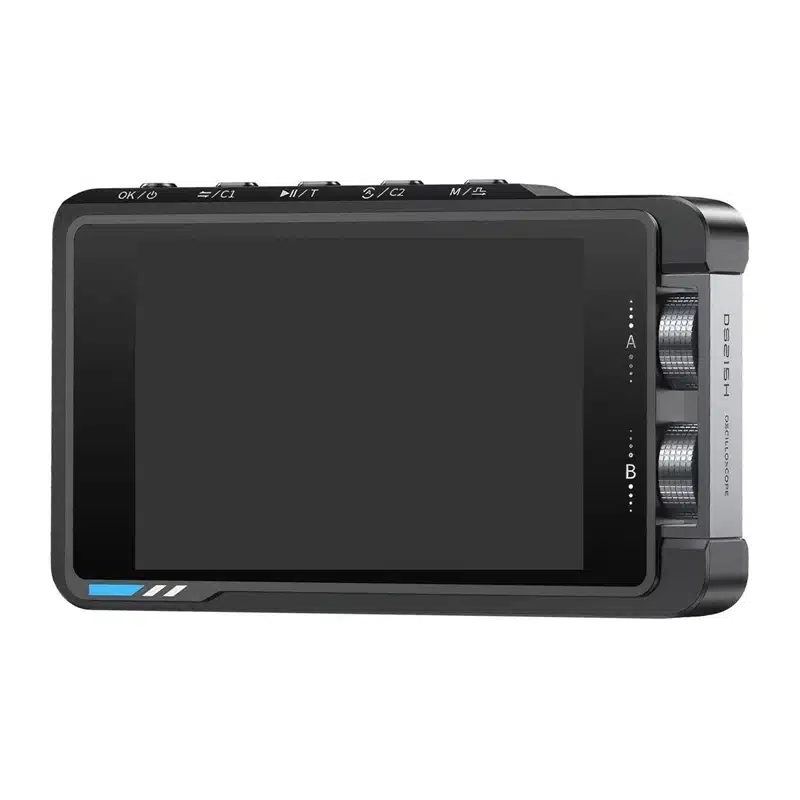

Παλμογράφος FNIRSI DS215H
Η εργασία με ηλεκτρονικά συστήματα απαιτεί εξοπλισμό που να μπορεί να ανταποκριθεί στις πιο απαιτητικές προκλήσεις. Ο FNIRSI DS215H συνδυάζει έναν ψηφιακό παλμογράφο δύο καναλιών με εύρος ζώνης 50 MHz και γεννήτρια συναρτήσεων σε ένα συμπαγές σχέδιο, επιτρέποντάς σας να αναλύετε και να παράγετε σήματα χωρίς την ανάγκη πολλαπλών συσκευών. Η υψηλή ακρίβεια μέτρησης, η φιλική προς τον χρήστη λειτουργία και η καθαρή οθόνη IPS τον καθιστούν ιδανικό για τη συντήρηση εξοπλισμού, έρευνα και ανάπτυξη, δοκιμές και διαγνώσεις σε εργαστήριο και πεδίο.

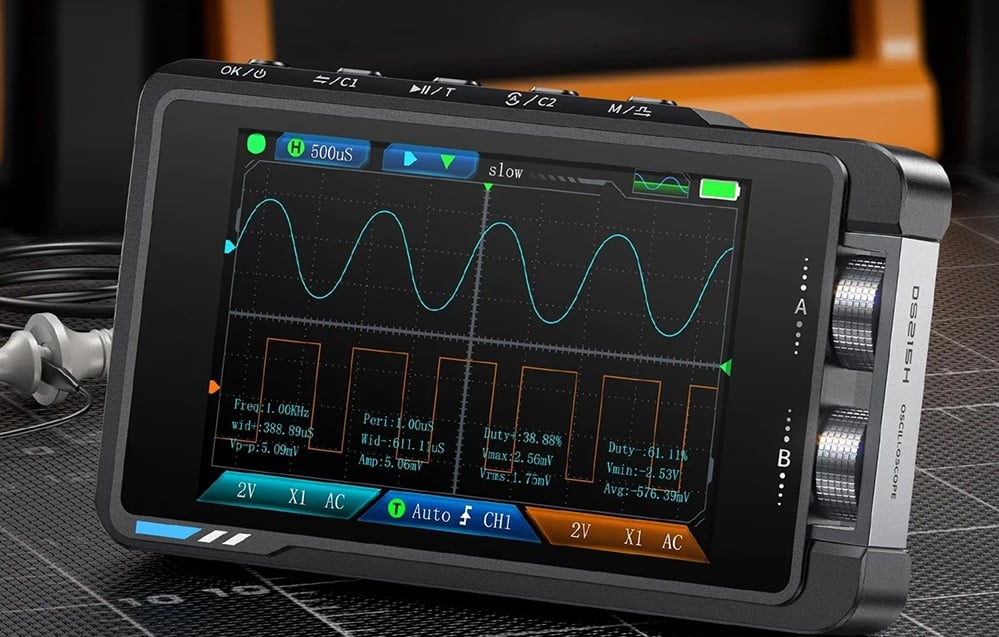

Υψηλή ακρίβεια μέτρησης και γρήγορη δειγματοληψία
Ο παλμογράφος χρησιμοποιεί σύγχρονη αρχιτεκτονική με τσιπ FPGA, MCU και ADC, προσφέροντας υψηλή απόδοση και σταθερότητα. Με αναλογικό εύρος ζώνης 50 MHz και δειγματοληψία σε πραγματικό χρόνο μέχρι 250 MSa/s, επιτρέπει τη λεπτομερή ανάλυση σημάτων σε πολλές εφαρμογές. Χάρη στη μεγάλη ανάλυση, η συσκευή διευκολύνει την παρακολούθηση κυματομορφών και την ανίχνευση μεταβολών σε σήματα μικρής διάρκειας.

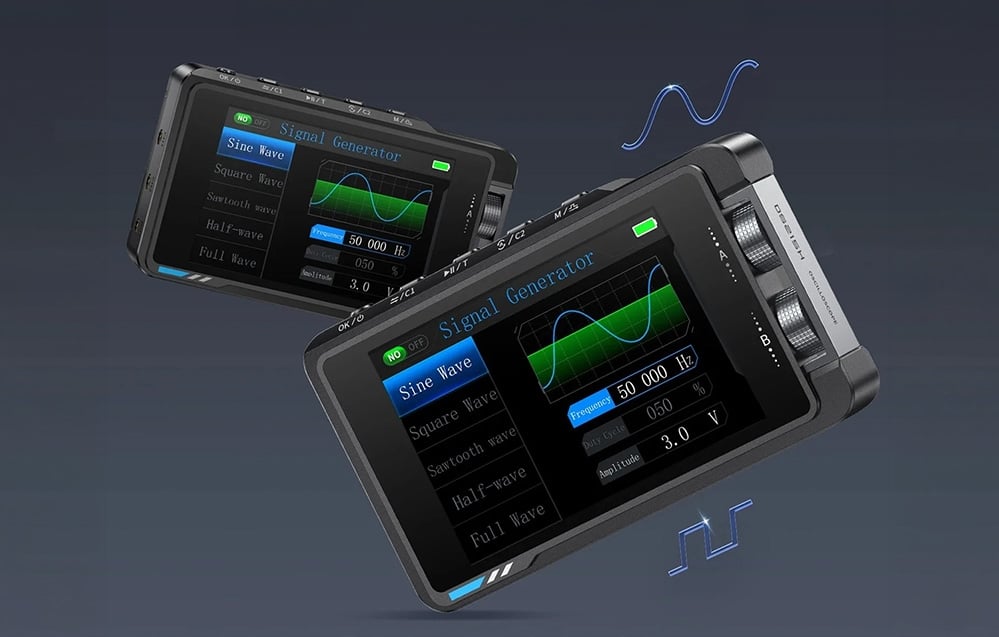

Γεννήτρια συναρτήσεων με εκτεταμένες δυνατότητες
Ο FNIRSI DS215H περιλαμβάνει γεννήτρια συναρτήσεων που υποστηρίζει 13 τύπους κυματομορφών, διευρύνοντας σημαντικά τις δυνατότητες της συσκευής κατά τη δοκιμή και σχεδίαση ηλεκτρονικών κυκλωμάτων. Το εύρος συχνοτήτων από 0 έως 50 kHz σε βήματα του 1 Hz σας επιτρέπει να προσαρμόζετε με ακρίβεια τις παραμέτρους του σήματος. Μπορείτε να ρυθμίσετε τη συχνότητα, το πλάτος και τον κύκλο λειτουργίας, κάνοντάς τον κατάλληλο τόσο για απλές όσο και για προηγμένες εργαστηριακές εφαρμογές.

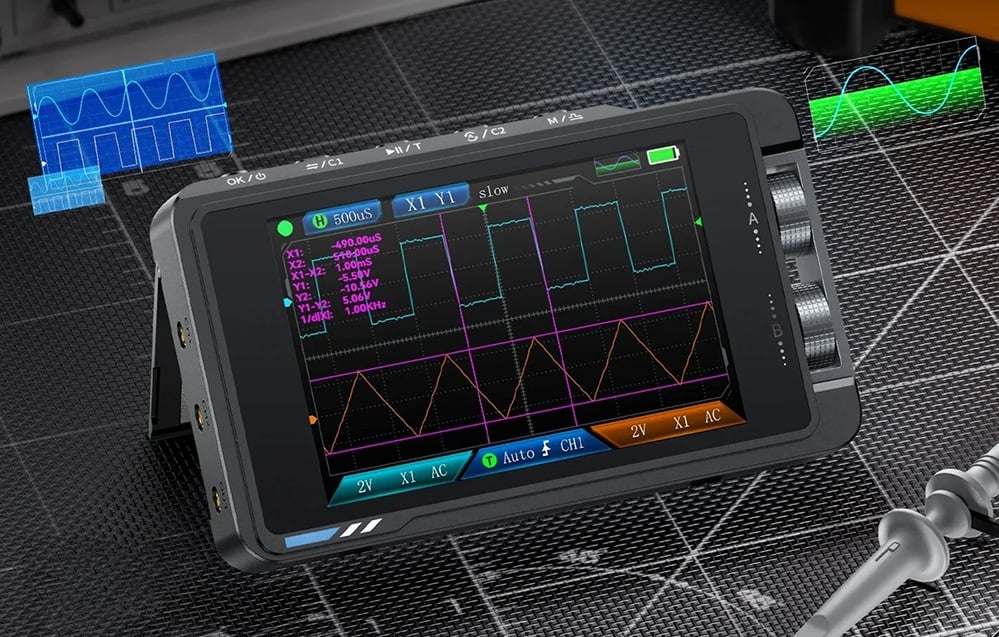

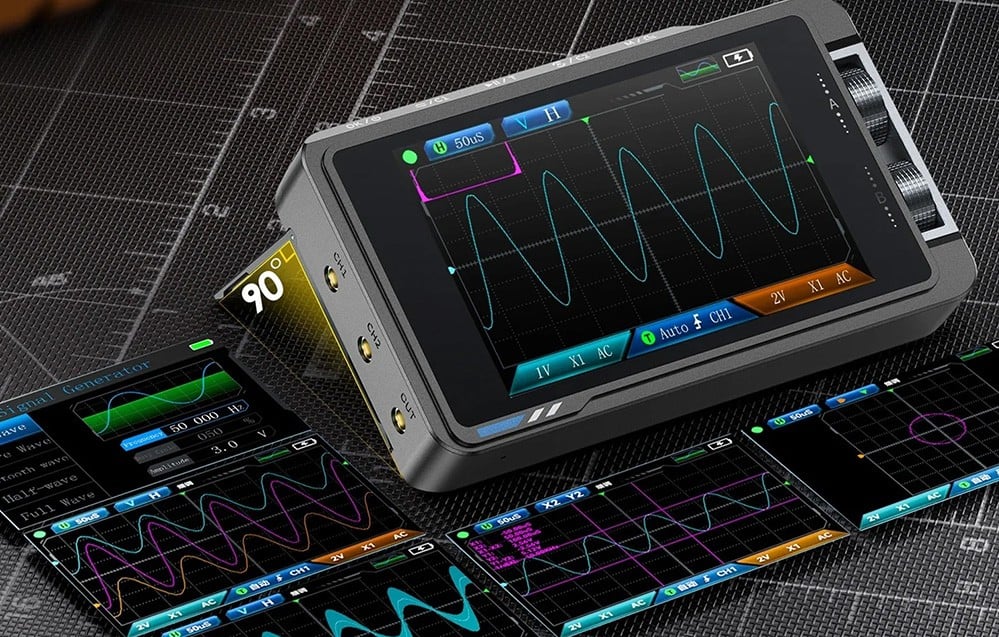

Εύκολη χρήση
Η έγχρωμη οθόνη IPS 3,5 ιντσών με ανάλυση 480 × 320 pixel παρέχει καθαρή απεικόνιση των κυματομορφών και ένα φιλικό προς τον χρήστη περιβάλλον εργασίας. Ο διαισθητικός έλεγχος μέσω περιστροφικού κουμπιού και πλήκτρων διευκολύνει την αλλαγή ρυθμίσεων και την πρόσβαση σε προσαρμοσμένα μενού. Μια επιπλέον λειτουργία είναι η δυνατότητα λήψης στιγμιότυπων οθόνης, διευκολύνοντας την ανάλυση και τεκμηρίωση των αποτελεσμάτων.
Ασφαλής λειτουργία ακόμη και σε υψηλές τάσεις
Η συσκευή σχεδιάστηκε για ασφαλή λειτουργία σε απαιτητικές συνθήκες. Υποστηρίζει μέγιστη τάση εισόδου έως ±400 V και διαθέτει χαρακτηριστικά προστασίας από υψηλή τάση που ενισχύουν την ασφάλεια κατά τις μετρήσεις. Η επιλογή συντελεστή αισθητήρα 1X ή 10X σας επιτρέπει να προσαρμόσετε τη διαμόρφωση ανάλογα με τη φύση των μετρήσεων. Συμμορφώνεται με το πρότυπο GB/T 15289-2013, εξασφαλίζοντας ότι πληροί τα ισχύοντα πρότυπα ασφαλείας.
Έτοιμη για χρήση οπουδήποτε
Ο συμπαγής και ελαφρύς σχεδιασμός της FNIRSI DS215H την καθιστά ιδανική για φορητή εργασία. Η ενσωματωμένη μπαταρία ιόντων λιθίου 1500 mAh προσφέρει έως 4 ώρες συνεχούς λειτουργίας με μία φόρτιση, ενώ η τροφοδοσία μέσω USB-C (5 V / 1 A) σας επιτρέπει να την επαναφορτίζετε εύκολα σχεδόν παντού. Αυτό το ευέλικτο εργαλείο έχει σχεδιαστεί για τεχνικούς συντήρησης, ηλεκτρονικούς μηχανικούς και επαγγελματίες που ασχολούνται με σχεδίαση, διάγνωση και δοκιμή ηλεκτρονικών κυκλωμάτων.
Περιλαμβάνονται στο σετ
- Παλμογράφος DS215H
- Αισθητήρας παλμογράφου
- Καλώδιο μέτρησης με κροκοπειράκια
- Καλώδιο USB-C
- Προσαρμογέας BNC
- Εγχειρίδιο χρήστη
Γενικά
| Κατασκευαστής | FNIRSI |
|---|---|
| Μοντέλο | DS215H |
| Οθόνη | 3,5” έγχρωμη IPS |
| Οπίσθιος φωτισμός | Ρυθμιζόμενη φωτεινότητα |
| Τροφοδοσία | Type-C (5 V/1 A) |
| Μπαταρία | 1500 mAh |
| Γλώσσες | Κινέζικα, Αγγλικά, Γερμανικά, Πορτογαλικά, Ιαπωνικά, Ισπανικά, Κορεατικά, Ρωσικά |
| Διαστάσεις προϊόντος | περίπου 66 x 110 x 19,5 mm |
| Βάρος | περίπου 138 g |
Παλμογράφος
| Κανάλι | Διπλό κανάλι |
|---|---|
| Εύρος ζώνης | 50 MHz |
| Ρυθμός δειγματοληψίας σε πραγματικό χρόνο | 250 MSa/s |
| Αποθήκευση δεδομένων | 14M |
| Εύρος χρονικής κλίμακας | 20 ns/div – 20 s/div |
| Κάθετη ευαισθησία | 10 mV/div – 10 V/div |
| Κάθετη ανάλυση | 8 bit |
| Αντίσταση εισόδου | 1 MΩ |
| Λειτουργία απεικόνισης κυματομορφής | Κύλιση |
| Δεδομένα μέτρησης | Κύκλος λειτουργίας, Συχνότητα, Vpp, Μέγ., Ελάχ., Μέσος όρος, RMS, Ρεύμα, Κύκλος λειτουργίας, Πλάτος παλμού |
| Συντελεστής εξασθένησης αισθητήρα | 1x/10x |
| Σύζευξη εισόδου | AC/DC |
| Τύπος ενεργοποίησης | Ανερχόμενη/κατερχόμενη ακμή |
| Μέγιστη τάση | ±400 V |
| Εύρος επιπέδου ενεργοποίησης | 8 διαίρεσεις (θετικές και αρνητικές) |
| Λειτουργία ενεργοποίησης | Αυτόματη / Κανονική / Ενιαία |
Γεννήτρια σημάτων
| Κύμα εξόδου | Υποστηρίζει πολλαπλά κύματα εξόδου |
|---|---|
| Συχνότητα κύματος | 0–50 kHz |
| Κύκλος λειτουργίας τετραγωνικού κύματος | 0–100% |
| Πλάτος κύματος | 0,1 V–3,0 V |
