FNIRSI LCR-ST2 Μετρητής LCR

Περιγραφή προϊόντος

Μετρητής LCR FNIRSI LCR-ST2

Η εργασία με ηλεκτρονικά εξαρτήματα απαιτεί ένα εργαλείο που συνδυάζει ακρίβεια, ταχύτητα και ευχρηστία. Το FNIRSI LCR-ST2 προσφέρει ποικιλία δυνατοτήτων μέτρησης, υποστήριξη για πολλές συχνότητες και επίπεδα τάσης δοκιμής, έξυπνες λειτουργίες ανάλυσης, καθώς και δύο μεθόδους σύνδεσης των εξαρτημάτων που δοκιμάζονται. Η ευκρινής έγχρωμη οθόνη με αυτόματη περιστροφή εικόνας, ο συμπαγής σχεδιασμός τύπου τσιμπιδιού και η επαναφορτιζόμενη μπαταρία που παρέχει έως και 3 ώρες λειτουργίας καθιστούν τη συσκευή ιδανική για εργαστήρια και εργασίες πεδίου. Αυτός ο ευέλικτος μετρητής διευκολύνει τη διάγνωση μεμονωμένων εξαρτημάτων και τη μαζική δοκιμή ηλεκτρονικών εξαρτημάτων.

Ευρύ φάσμα μετρήσεων και ολοκληρωμένη ανάλυση παραμέτρων

Ο ελεγκτής παρέχει ακριβείς μετρήσεις αντίστασης από 10 mΩ έως 10 MΩ, χωρητικότητας από 1 pF έως 22 mF, επαγωγής από 1 μH έως 10 H, τάσης έως ±30 V, καθώς και διόδων με τάση προς τα εμπρός έως 0,7 V. Εκτός από τις βασικές τιμές, η συσκευή εμφανίζει επίσης παραμέτρους όπως D, Q, Z, X, θ και ESR, επιτρέποντας μια ολοκληρωμένη ανάλυση των χαρακτηριστικών του εξαρτήματος που ελέγχεται. Η αυτόματη αναγνώριση αντιστάσεων, πυκνωτών και πηνίων επιταχύνει τη διαδικασία μέτρησης, εξαλείφοντας την ανάγκη χειροκίνητης επιλογής της μεθόδου μέτρησης.

Ευέλικτες ρυθμίσεις για διάφορες εφαρμογές

Το FNIRSI LCR-ST2 σας επιτρέπει να προσαρμόσετε τις συνθήκες μέτρησης ανάλογα με τον τύπο του εξαρτήματος. Διατίθενται πέντε συχνότητες δοκιμής (100 Hz, 120 Hz, 1 kHz, 10 kHz και 100 kHz) για επαγγελματική ανάλυση πολλών τύπων ηλεκτρονικών εξαρτημάτων. Επιπλέον, μπορείτε να επιλέξετε ένα από τα τέσσερα επίπεδα τάσης δοκιμής RMS (0,1 V, 0,3 V, 0,6 V ή 1,0 V) για αυξημένη σταθερότητα και ακρίβεια της μέτρησης, ανάλογα με τα χαρακτηριστικά του εξαρτήματος.

Έξυπνες λειτουργίες για την επιτάχυνση της διάγνωσης

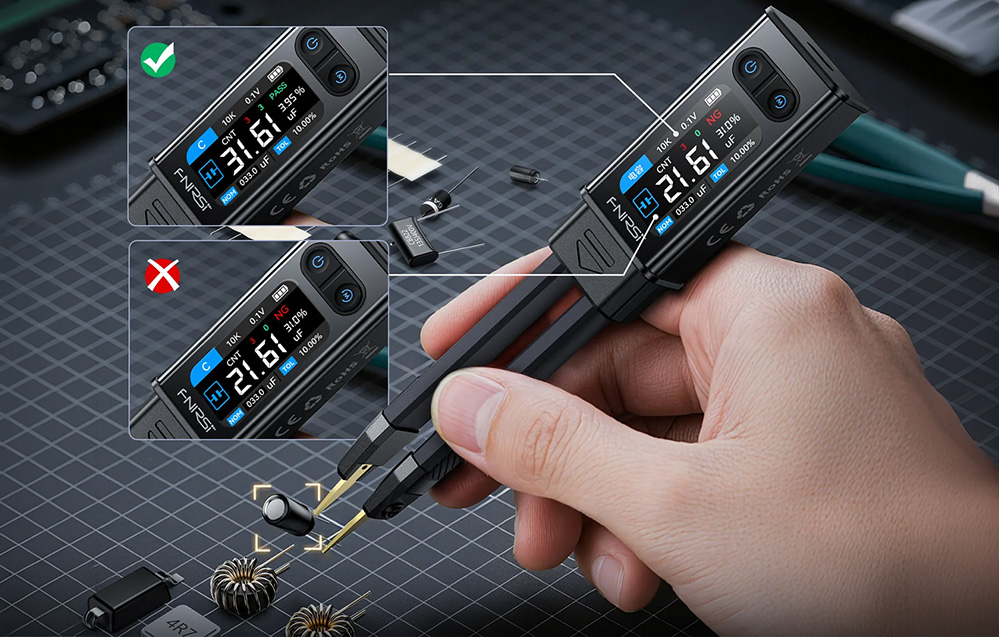

Η συσκευή διαθέτει λειτουργία σάρωσης πλήρους ζώνης από 100 Hz έως 100 kHz, επιτρέποντας την ταχεία ανάλυση της απόκρισης συχνότητας ενός εξαρτήματος με μία μόνο μέτρηση. Ο ελεγκτής προσφέρει και μια έξυπνη λειτουργία για την ταξινόμηση των εξαρτημάτων σύμφωνα με ονομαστικές τιμές και ανοχές, ταξινομώντας τα αυτόματα ως συμμορφούμενα ή μη συμμορφούμενα κατά τις δοκιμές παραγωγής. Ένα επιπλέον πλεονέκτημα είναι η ταυτόχρονη εμφάνιση ισοδύναμων τιμών σε διαμορφώσεις σειράς και παράλληλου κυκλώματος, συμβάλλοντας στην ελαχιστοποίηση των παρασιτικών παραμέτρων και αυξάνοντας την ακρίβεια των αποτελεσμάτων. Οι πρακτικές λειτουργίες HOLD, Max και Min σας επιτρέπουν να καταγράφετε και να αναλύετε εύκολα τα αποτελέσματα.

Δύο μέθοδοι μέτρησης και ευκολία χρήσης

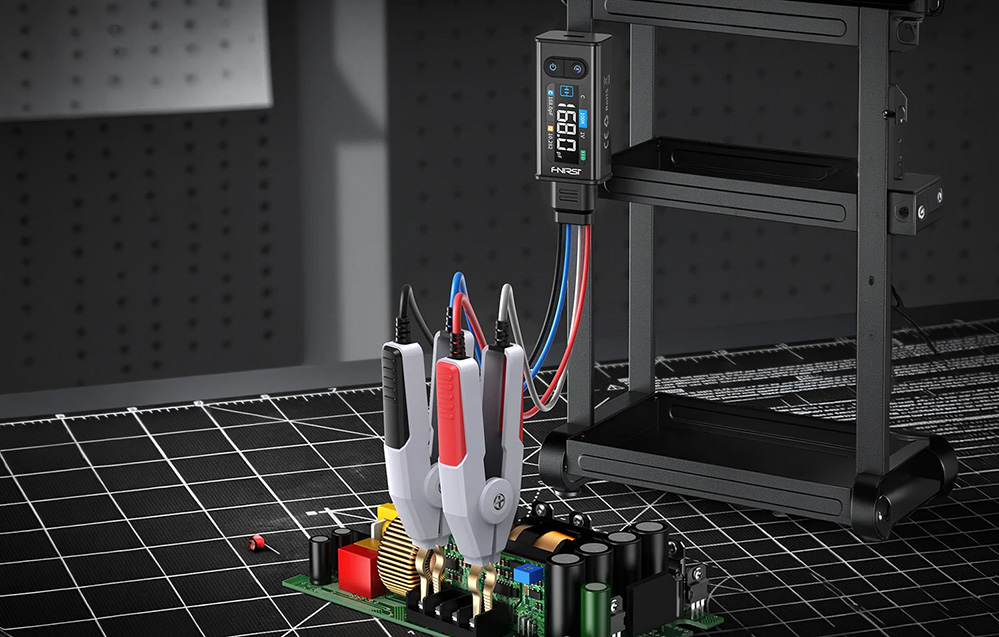

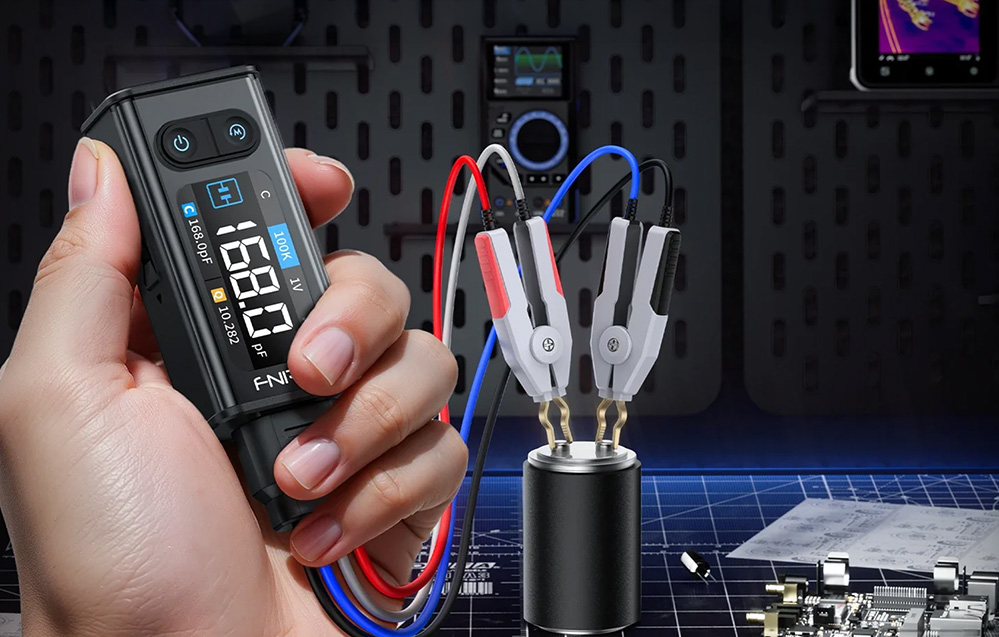

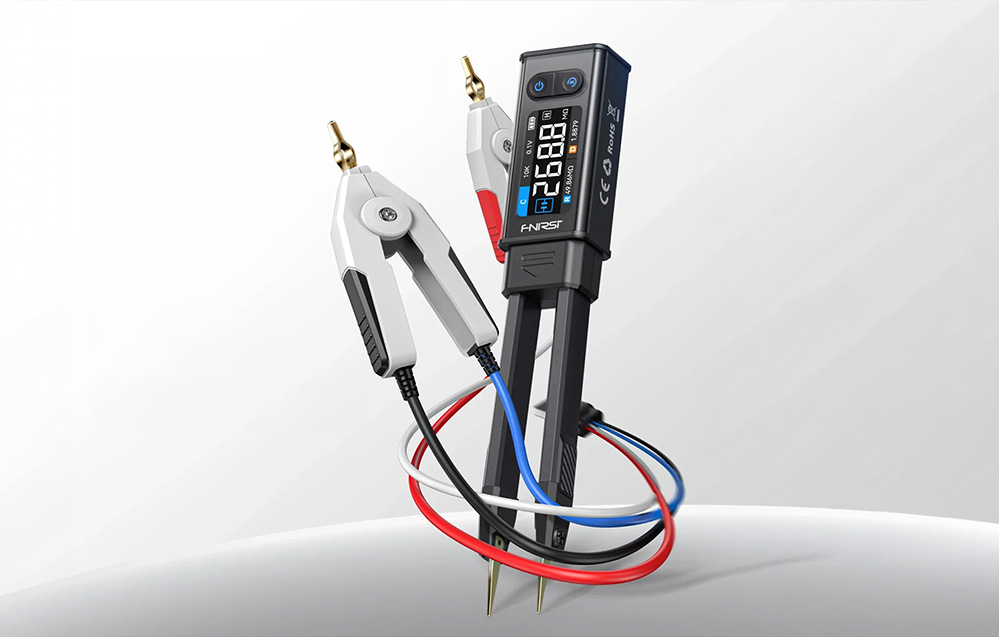

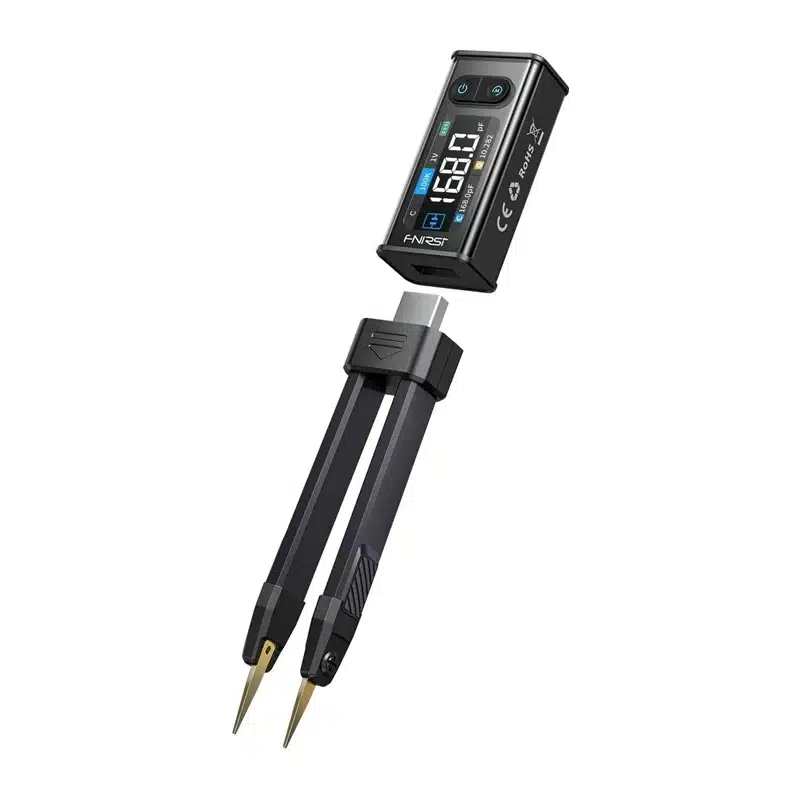

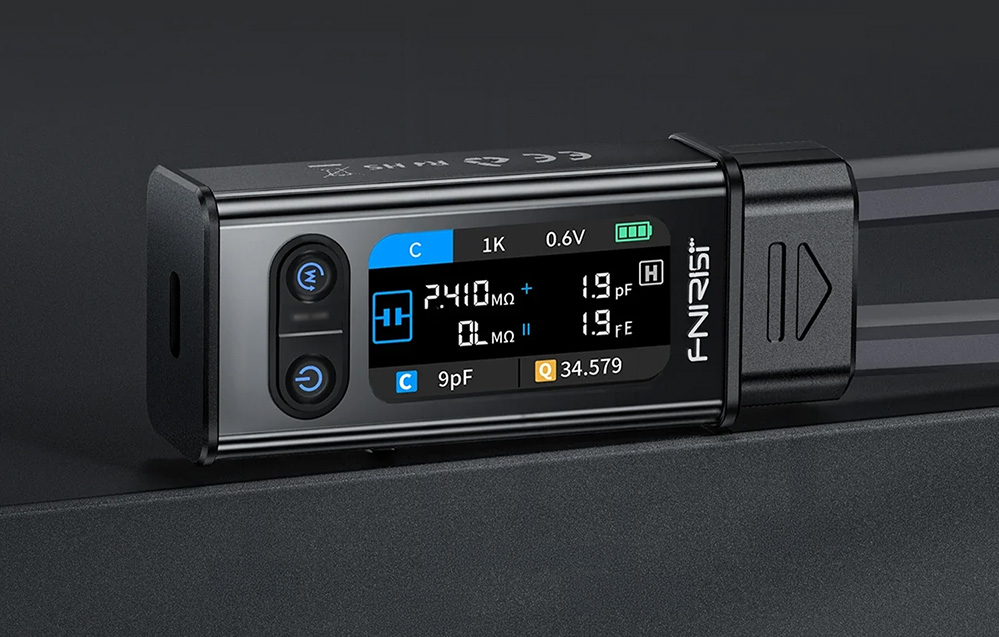

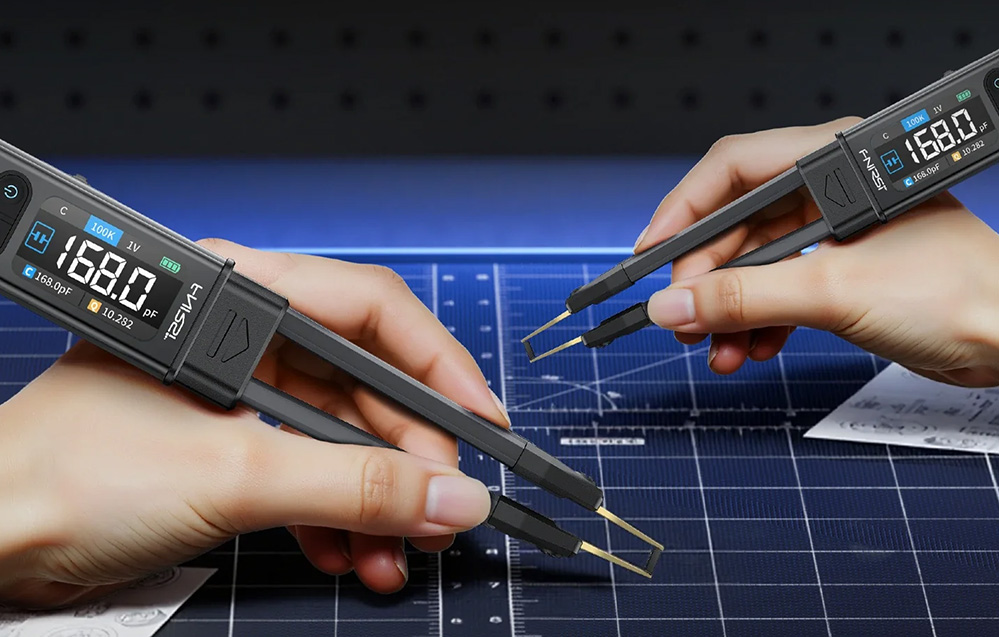

Το μοντέλο LCR-ST2 συνδυάζει σχεδιασμό τύπου «τσιμπιδάκι» με τη δυνατότητα χρήσης αισθητήρα Kelvin. Οι ευθείες και καμπύλες άκρες των αισθητήρων διευκολύνουν την σύλληψη μικρών επιφανειακά τοποθετημένων εξαρτημάτων, ενώ ο σφιγκτήρας Kelvin παρέχει ακριβείς μετρήσεις τεσσάρων καλωδίων σε μεγαλύτερα εξαρτήματα. Η άνεση χρήσης ενισχύεται από την έγχρωμη οθόνη HD 1,47 ιντσών με λειτουργία αυτόματης περιστροφής, προσαρμόζοντας τον προσανατολισμό ανάλογα με τη χρήση της συσκευής. Η μαγνητική βάση διευκολύνει την αποθήκευση και πρόσβαση στον ελεγκτή.

Φορητός, έτοιμος προς χρήση σχεδιασμός

Ο ελαφρύς σχεδιασμός τύπου τσιμπιδιού του ελεγκτή τον καθιστά ιδανικό για χρήση στο εργαστήριο, κατά τη συντήρηση και στο πεδίο. Η ενσωματωμένη μπαταρία λιθίου 300 mAh παρέχει περίπου 3 ώρες συνεχούς λειτουργίας, ενώ η θύρα USB-C διευκολύνει την φόρτιση. Ο μετρητής υποστηρίζει μετρήσεις τάσης έως ±30 V, καθιστώντας τον κατάλληλο για καθημερινές διαγνωστικές εργασίες και πιο προηγμένες ηλεκτρονικές εφαρμογές.

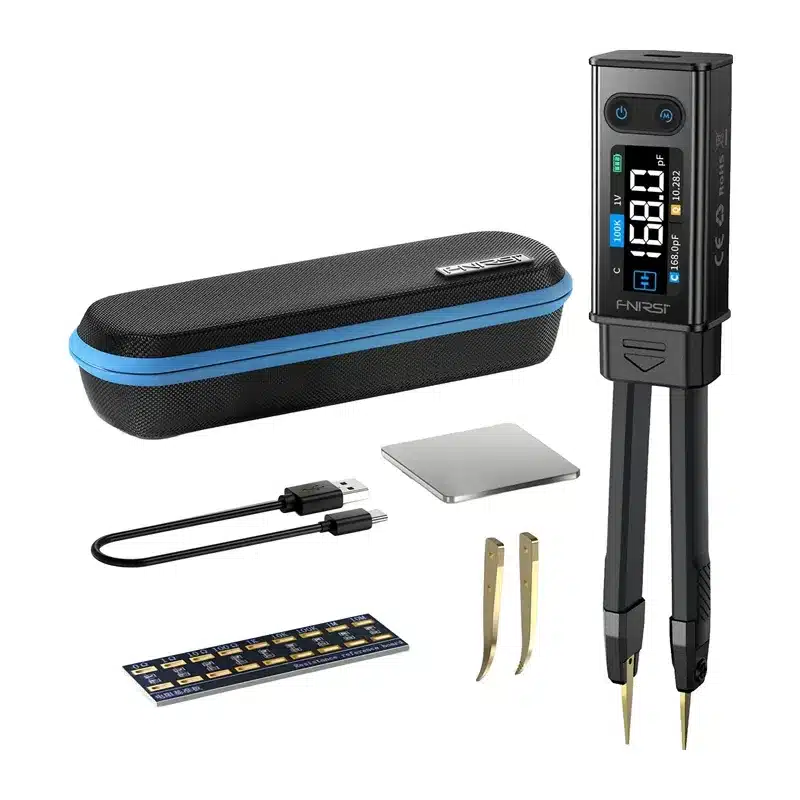

Περιλαμβάνονται

• Μετρητής LCR
• θήκη αποθήκευσης
• καμπύλος αισθητήρας
• πλάκα βραχυκυκλώματος
• καλώδιο δεδομένων
• εγχειρίδιο χρήστη
