Περιγραφή προϊόντος

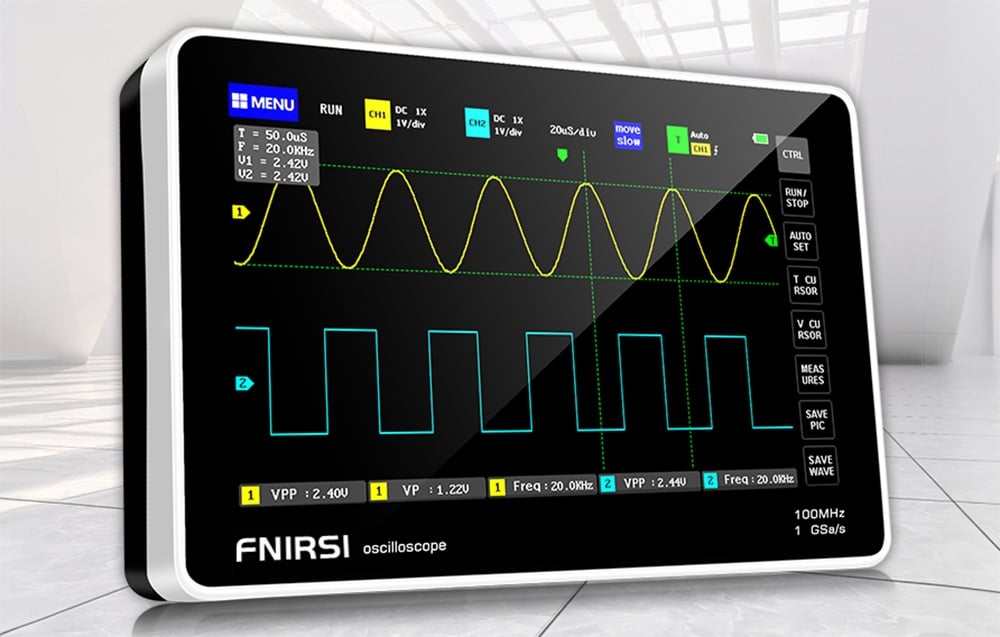

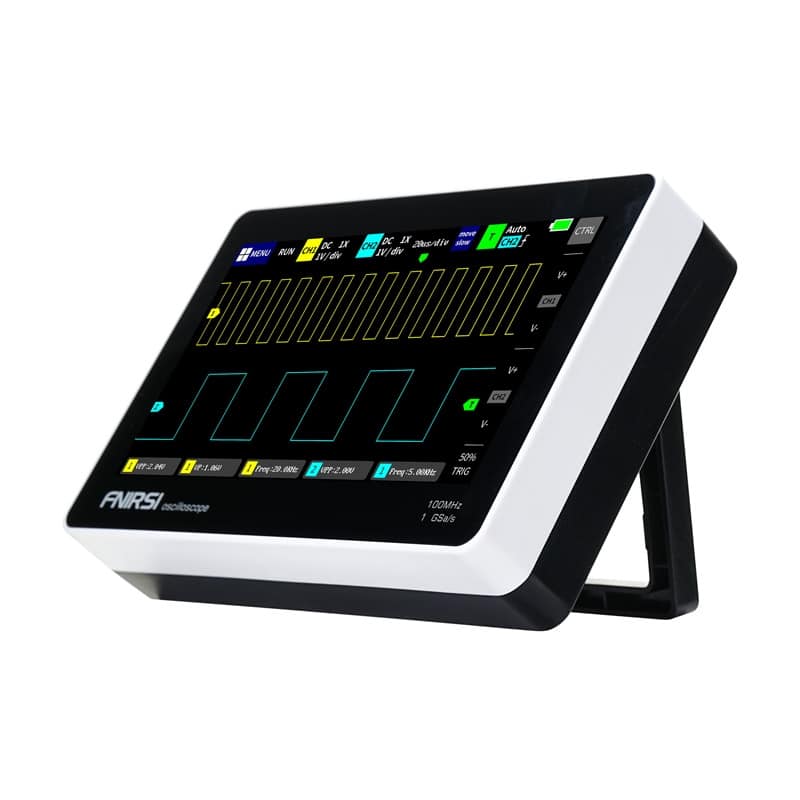

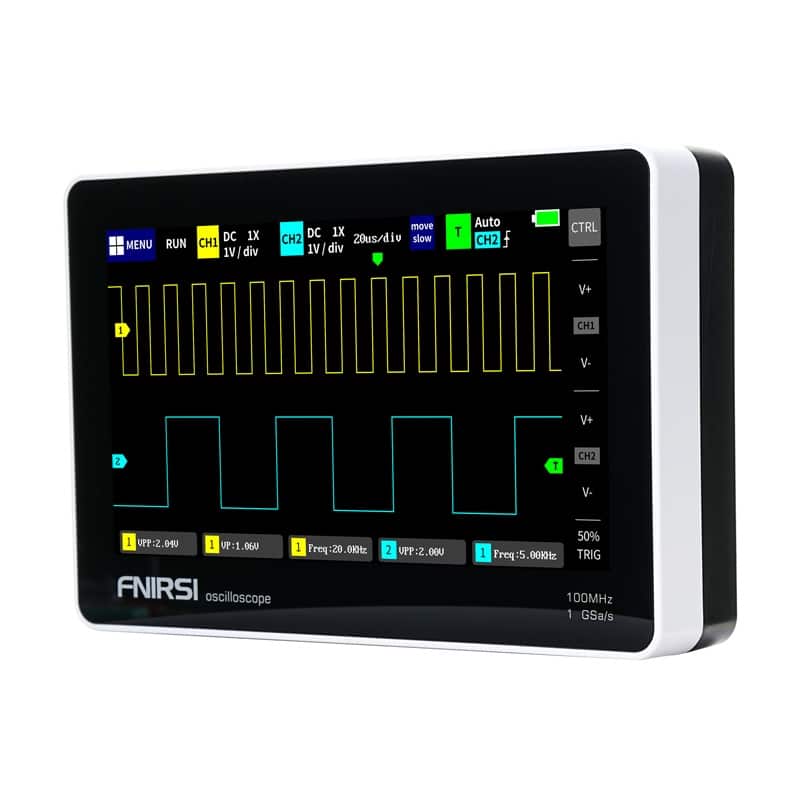

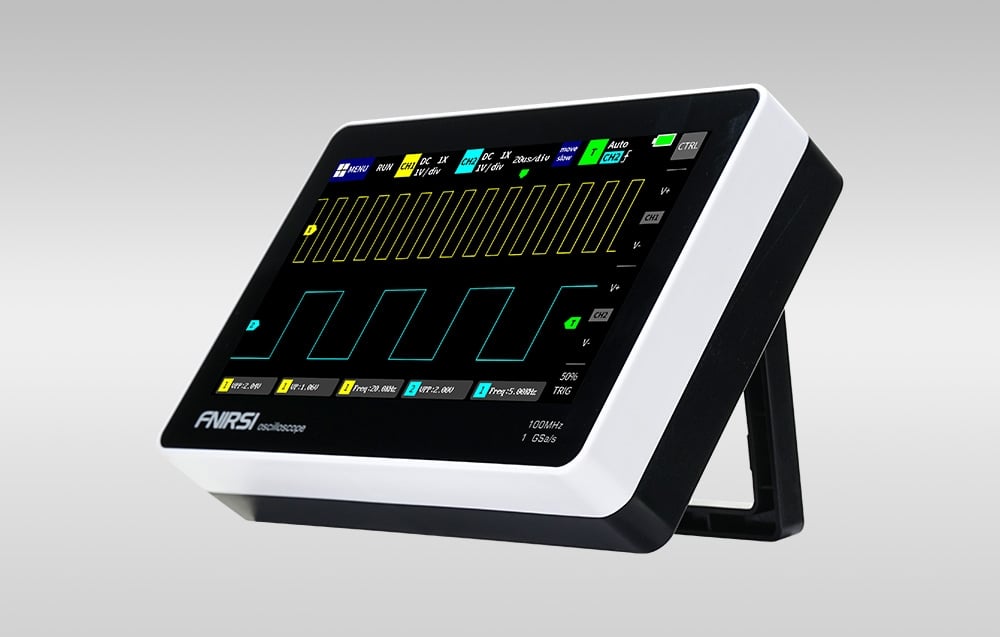

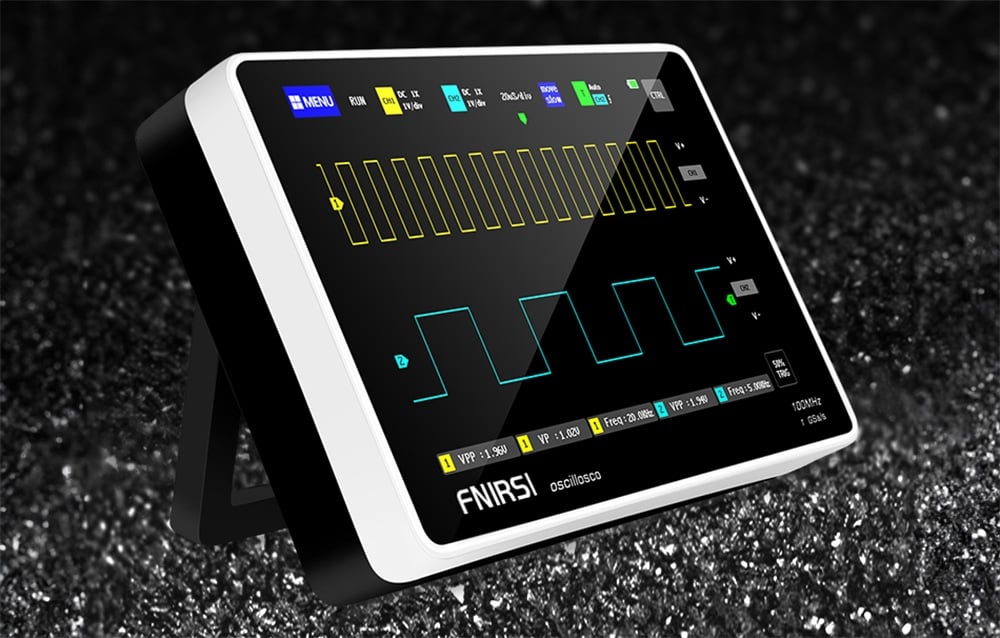

Φορητός παλμογράφος FNIRSI 1013D 7″ με οθόνη αφής
Ο φορητός παλμογράφος FNIRSI 1013D διαθέτει οθόνη αφής 7″, 2 κανάλια μέτρησης, εύρος ζώνης 100 MHz και ρυθμό δειγματοληψίας 1 GSa/s, προσφέροντας ακριβή ανάλυση σήματος για υπηρεσίες, εργαστήρια και σχεδιασμό ηλεκτρονικών συσκευών. Είναι εξοπλισμένος με ευανάγνωστη οθόνη TFT 800×480, αυτόματη ρύθμιση σήματος με ένα κουμπί και λειτουργία καταγραφής κυματομορφών, διευκολύνοντας γρήγορες μετρήσεις οπουδήποτε. Η υποστήριξη ανάλυσης αναλογικών και ψηφιακών σημάτων τον καθιστά ιδανικό για σέρβις εξοπλισμού και εφαρμογές DIY. Η ενσωματωμένη μπαταρία λιθίου 6.000 mAh επιτρέπει τη χρήση της συσκευής για περίπου 4 ώρες.

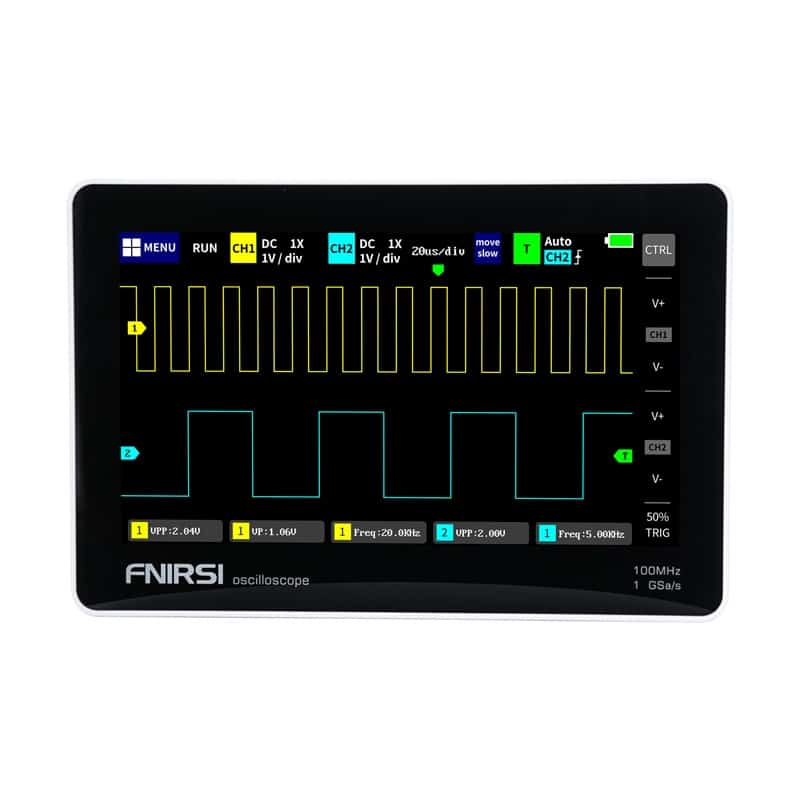

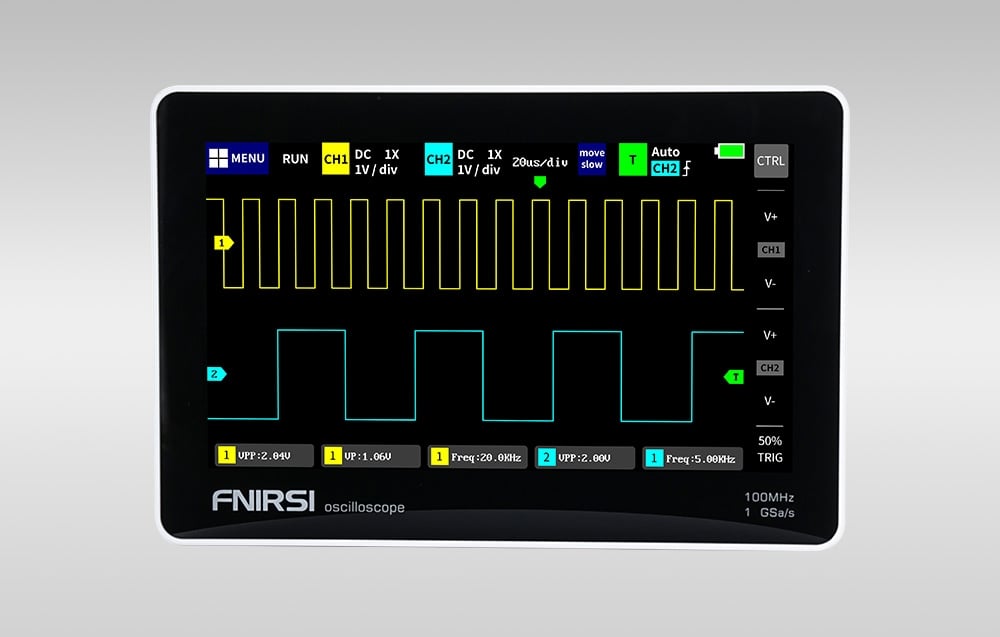

Καθαρή οθόνη αφής
Το FNIRSI 1013D παρέχει LCD TFT 7 ιντσών με ανάλυση 800×480, εξασφαλίζοντας υψηλή φωτεινότητα, αντίθεση και ακριβή αναπαραγωγή κυματομορφών. Η διαχείριση μέσω της οθόνης αφής επιτρέπει γρήγορη μεγέθυνση, σάρωση και προσαρμογή παραμέτρων μέτρησης, επιταχύνοντας την εργασία χωρίς φυσικά κουμπιά. Η χωρητική τεχνολογία της οθόνης, γνωστή από τα σύγχρονα smartphones, παρέχει ομαλή και αμεσότητα στη λειτουργία κατά την αλλαγή ρυθμίσεων. Η λειτουργία μέτρησης του δρομέα διευκολύνει την ακριβή ανάγνωση πλάτους, περιόδου και συχνότητας του σήματος χωρίς μετατροπή μονάδων από το πλέγμα της οθόνης, ιδιαίτερα χρήσιμη για παραμορφωμένα σήματα ή θορυβώδεις κυματομορφές.

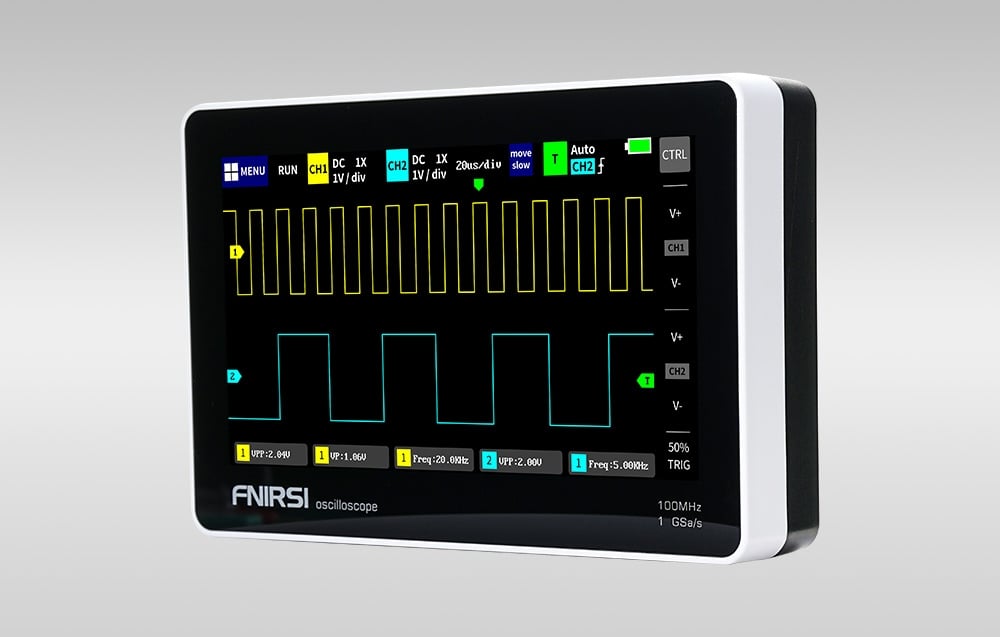

Δύο κανάλια μέτρησης
Η συσκευή διαθέτει δύο κανάλια μέτρησης με αντίσταση εισόδου 1 MΩ, επιτρέποντας την ταυτόχρονη ανάλυση δύο σημάτων, διευκολύνοντας τη σύγκριση εισόδου-εξόδου κυκλωμάτων ενισχυτών, μετατροπέων ή την ανάλυση σήματος PWM. Αυτή η δυνατότητα επεκτείνει σημαντικά το εύρος εφαρμογών σε σχέση με μοντέλα ενός καναλιού. Επιπλέον, μπορείτε να εκτελέσετε ανάλυση μοτίβου Lissajous σε λειτουργία XY, προσδιορίζοντας συχνότητες, πλάτη και μετατόπιση φάσης μεταξύ δύο ομάδων σημάτων.
Αυτόματη ρύθμιση σήματος
Η λειτουργία αυτόματης ρύθμισης με ένα κουμπί σας επιτρέπει να ρυθμίζετε άμεσα τις παραμέτρους μέτρησης χωρίς χειροκίνητη βαθμονόμηση. Έτσι, το FNIRSI 1013D μπορεί να προσαρμόσει τις ρυθμίσεις για σήμα 1 Vpp σε 1 δευτερόλεπτο, εξοικονομώντας χρόνο και αυξάνοντας την παραγωγικότητα. Ο ενσωματωμένος αλγόριθμος ασαφούς λογικής εξασφαλίζει υψηλή ακρίβεια και τοποθετεί αυτόματα το σήμα στο κέντρο της οθόνης, διευκολύνοντας την ανάλυση.

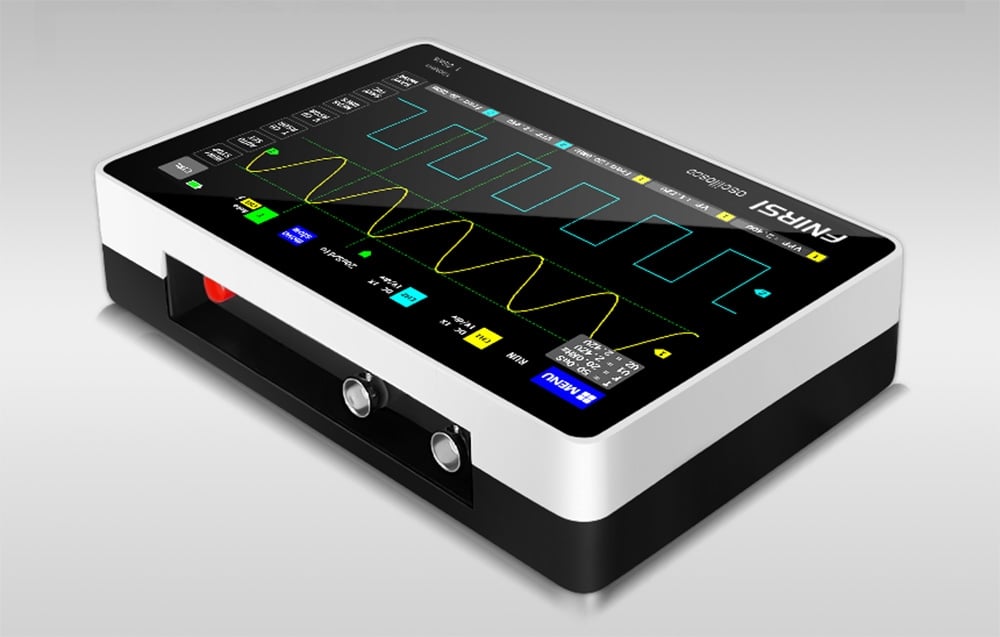

Προστασία από βλάβες
Ο παλμογράφος διαθέτει ενσωματωμένες μονάδες προστασίας από υπερτάσεις έως 400 V, αποτρέποντας τυχόν ζημιά στη συσκευή κατά τη διάρκεια μετρήσεων υψηλής τάσης, ακόμη και αν ο αισθητήρας δεν είναι ρυθμισμένος στη λειτουργία 10X. Αυτό καθιστά ασφαλή τη δοκιμή κυκλωμάτων ισχύος και υψηλής τάσης.

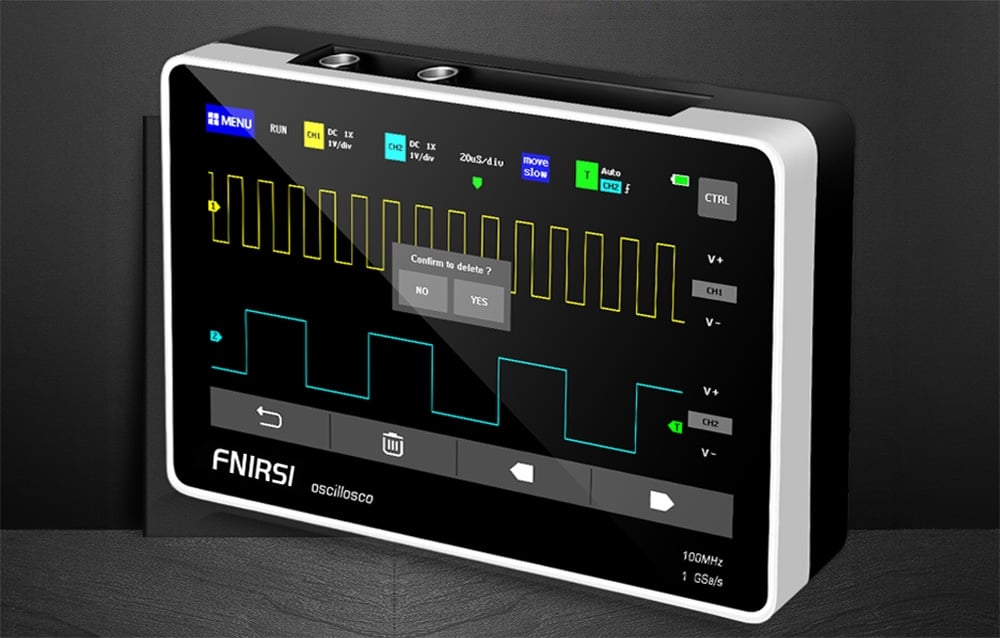

Αποθήκευση και εξαγωγή δεδομένων
Το FNIRSI 1013D περιλαμβάνει εσωτερική μνήμη 1 GB, επιτρέποντας την αποθήκευση έως 1.000 εικόνων και 1.000 συνόλων κυματομορφών. Έτσι, μπορείτε να αποθηκεύετε γρήγορα τα αποτελέσματα με ένα άγγιγμα και να τα εξάγετε μέσω USB σε υπολογιστή για περαιτέρω ανάλυση. Η λειτουργία διαχείρισης κυματομορφών επιτρέπει την προβολή μικρογραφιών αποθηκευμένων κυματομορφών, μεγεθύνοντάς τις, διαγράφοντας και αναλύοντας με κέρσορα απευθείας στη συσκευή, όπως στην γκαλερί smartphone, διευκολύνοντας τη διαχείριση των δεδομένων.
Προηγμένες λειτουργίες ενεργοποίησης
Ο παλμογράφος προσφέρει πλήρες σύνολο λειτουργιών σκανδαλισμού – Auto, Single και Normal. Αυτές οι ρυθμίσεις σας επιτρέπουν να ελέγχετε ξαφνικά παλμικά σήματα, σήματα τηλεχειρισμού IR ή ημιτονοειδή σήματα ανάλογα με την επιλεγμένη λειτουργία, καθιστώντας τη συσκευή ευέλικτο διαγνωστικό εργαλείο. Μπορείτε επίσης να ρυθμίσετε την ακμή σκανδαλισμού (άνοδος/πτώση) και το κανάλι σκανδαλισμού, καταγράφοντας με ακρίβεια τα σήματα που σας ενδιαφέρουν.
Περιλαμβάνονται: Δυνατότητα χρήσης της συσκευής για την παρακολούθηση της λειτουργίας της:
- Φορητός παλμογράφος FNIRSI 1013D με οθόνη αφής
- Ανιχνευτής (100 MHz) x2
- Φορτιστής USB
- Εγχειρίδιο χρήσης
| Κατασκευαστής | FNIRSI |
|---|---|
| Μοντέλο | 1013D |
| Αριθμός καναλιών | 2 |
| Μέγεθος οθόνης LCD | 7 ίντσες |
| Ανάλυση LCD | 800 x 480 |
| Τεχνολογία οθόνης | TFT |
| Εύρος ζώνης | 100 MHz |
| Συχνότητα δειγματοληψίας | 1 GSa/s |
| Υψηλότερη τάση δοκιμής | 1X: 40V 10X: 400V |
| Δρομέας | Θέση XY Σκανδάλη Y |
| Λειτουργία κύλισης | Υποστηριζόμενο |
| Αυτόματη ρύθμιση με ένα κουμπί | Υποστηριζόμενο |
| Αποθήκευση κυματομορφής | 1000 εικόνες + 1000 κυματομορφές |
| Διαχειριστής κυματομορφών | Υποστηριζόμενο |
| Ακρίβεια τάσης | ± 2% |
| Χρόνος ανόδου | < 3 ns |
| Βάθος μνήμης | 240 Kbit |
| Αντίσταση εισόδου | 1 ΜΩ |
| Ευαισθησία | 50 mV ~ 500 V |
| Βάση χρόνου | 50 s ~ 10 ns |
| Λειτουργία σκανδαλισμού | Ενιαίος/κανονικός/αυτόματος |
| Ακμή σκανδαλισμού | Ανερχόμενη / Κατερχόμενη |
| Σύζευξη | AC / DC |
| Ακρίβεια συχνότητας | ±0,01% |
| Παράμετροι | Συνολικά 12 τύποι |
| Μπαταρία | Λιθίου με χωρητικότητα 6000 mAh |
| Χρόνος λειτουργίας | 4 ώρες |
| Επέκταση | Εξαγωγή μέσω USB |
| Φόρτιση | USB-C 5V 2A/3A/4A |
| Διαστάσεις | 184 x 124 x 50 mm |
