Περιγραφή προϊόντος
Γεννήτρια σημάτων FNIRSI TSG3020
Η FNIRSI TSG3020 συνδυάζει εξαιρετική ακρίβεια στην παραγωγή σημάτων με φιλικό προς το χρήστη χειρισμό, καθιστώντας την ιδανική για χρήση σε εργαστήρια, συνεργεία και πεδία εφαρμογών. Ο σχεδιασμός της με δύο κανάλια, η συχνότητα εξόδου έως 60 MHz, ο ρυθμός δειγματοληψίας 200 MSa/s και η ανάλυση 14 bit επιτρέπουν τη δημιουργία σημάτων υψηλής ποιότητας με ελάχιστη παραμόρφωση. Διαθέτει μια ευρεία γκάμα τυπικών και αυθαίρετων κυματομορφών, υποστηρίζει έξι τύπους διαμόρφωσης και προσφέρει λειτουργία σάρωσης συχνότητας, ενώ ο ενσωματωμένος μετρητής συχνότητας ενισχύει τις δυνατότητες μέτρησής της. Το πακέτο περιλαμβάνει μια καθαρή οθόνη αφής, προηγμένες τεχνολογίες βελτίωσης της ποιότητας του σήματος και στιβαρή κατασκευή κατάλληλη για καθημερινή χρήση.

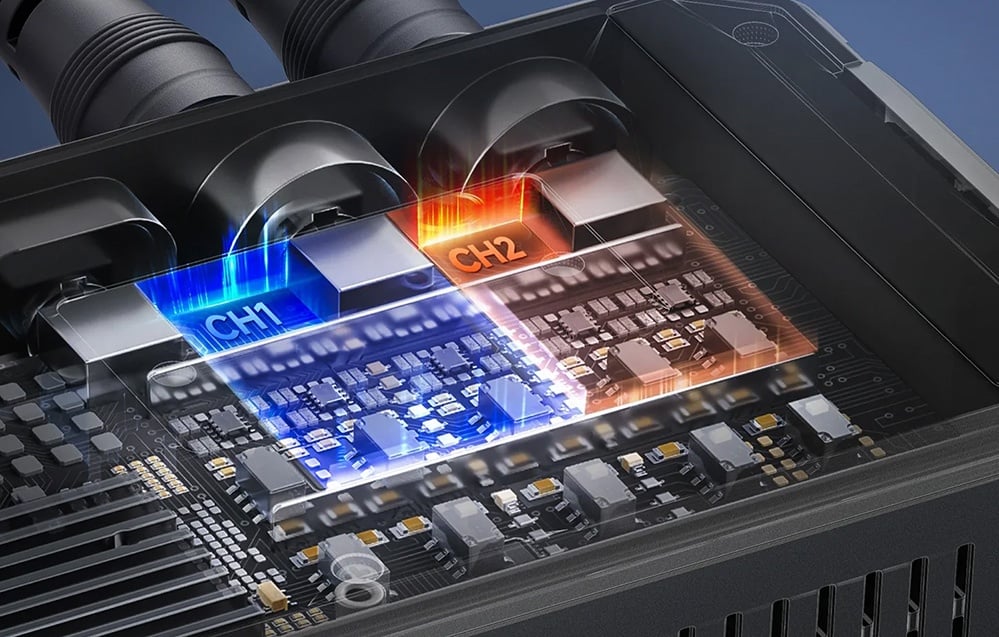

Δύο ανεξάρτητα κανάλια
Η γεννήτρια είναι εξοπλισμένη με δύο ανεξάρτητα κανάλια εξόδου, επιτρέποντας την ταυτόχρονη παραγωγή δύο διαφορετικών σημάτων και διευκολύνοντας πιο προηγμένες μετρήσεις. Η μέγιστη συχνότητα εξόδου φτάνει τα 60 MHz, με βελτιστοποιημένο εύρος πλάτους για διάφορες διαμορφώσεις φορτίου και συχνότητας. Για υψηλή σύνθετη αντίσταση, το εύρος κυμαίνεται από 2 mVpp έως 20 Vpp σε συχνότητες κάτω των 10 MHz και από 2 mVpp έως 10 Vpp σε συχνότητες άνω των 10 MHz. Με φορτίο 50 Ω, η γεννήτρια προσφέρει εύρος από 1 mVpp έως 10 Vpp σε συχνότητες κάτω των 10 MHz και από 1 mVpp έως 5 Vpp σε συχνότητες άνω των 10 MHz. Ο ρυθμός δειγματοληψίας 200 MSa/s και η κατακόρυφη ανάλυση 14 bit διασφαλίζουν ακριβή αναπαραγωγή κυματομορφών, διατηρώντας τις πιο λεπτές λεπτομέρειες και ελάχιστη παραμόρφωση.
Τυπικές και αυθαίρετες κυματομορφές
Το TSG3020 παράγει δημοφιλείς κυματομορφές όπως ημιτονοειδές, τετραγωνικό, ράμπα (πριονωτό), παλμό, θόρυβο και DC. Υποστηρίζει επίσης προσαρμοσμένες αυθαίρετες κυματομορφές που δημιουργούνται σημείο προς σημείο, εξασφαλίζοντας ακριβή αναπαραγωγή πολύπλοκων σημάτων. Η τεχνολογία VeriPoint επιτρέπει τη δημιουργία αυθαίρετων κυματομορφών με ρυθμό δειγματοληψίας από 1 µSa/s έως 200 MSa/s, διατηρώντας όλες τις λεπτομέρειες του σήματος και πολύ χαμηλό jitter κάτω από 200 ps. Η τεχνολογία ZeroSurge εξασφαλίζει την υψηλότερη ποιότητα για τετραγωνικά, παλμικά και πριονωτά κύματα, περιορίζοντας την υπέρβαση στο 1% κατ’ ανώτατο όριο και εξασφαλίζοντας γρήγορους χρόνους ανόδου και πτώσης έως 13,5 ns. Το αποτέλεσμα είναι αιχμηρές ακμές και μεγαλύτερη ακρίβεια κατά τη δοκιμή ηλεκτρονικών κυκλωμάτων.
Προηγμένη διαμόρφωση
Η γεννήτρια υποστηρίζει έξι τύπους διαμόρφωσης (AM, FM, PM, FSK, ASK και PSK), καθιστώντας την ιδανική για τη δοκιμή ψηφιακών επικοινωνιακών συστημάτων και ραδιοεξοπλισμού. Η λειτουργία σάρωσης συχνότητας λειτουργεί σε γραμμική ή λογαριθμική μορφή, με ρυθμιζόμενο χρόνο σάρωσης από 1 ms έως 500 s με ακρίβεια ±0,1%. Αυτές οι δυνατότητες διευκολύνουν την ανάλυση χαρακτηριστικών φίλτρων και της συχνότητας απόκρισης των δοκιμαζόμενων συστημάτων. Ο ενσωματωμένος μετρητής συχνότητας 7 ψηφίων υποστηρίζει σήματα TTL στην περιοχή από 100 mHz έως 100 MHz, μετρώντας τη συχνότητα, την περίοδο και τον κύκλο λειτουργίας με ακρίβεια ±51 ppm.
Εύκολη λειτουργία για κάθε εργασία

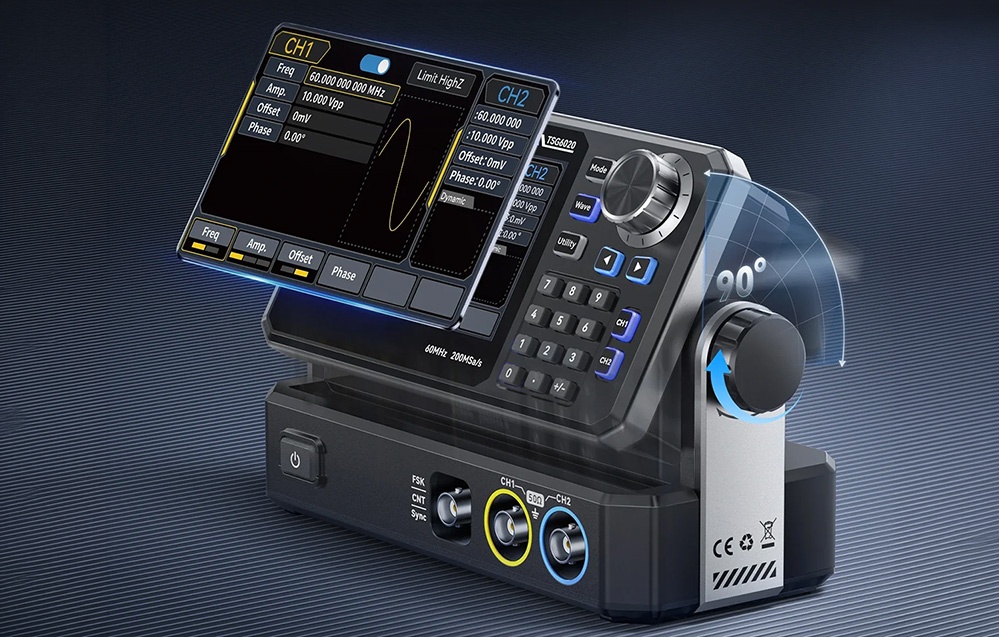

Το FNIRSI TSG3020 εξασφαλίζει εξαιρετική ποιότητα σήματος ακόμα και σε απαιτητικές εφαρμογές. Προσφέρει εύρος πλάτους από 1 mVpp έως 10 Vpp σε φορτίο 50 Ω, θόρυβο φάσης κάτω από -125 dBc/Hz στα 10 MHz και απόκλιση 10 kHz, καθώς και αρμονική παραμόρφωση κάτω από -40 dBc στην περιοχή από 30 έως 60 MHz. Η συσκευή είναι εύχρηστη χάρη στην έγχρωμη οθόνη αφής TFT-LCD 4,3 ιντσών, η οποία συνοδεύεται από φυσικά κουμπιά που διευκολύνουν γρήγορες αλλαγές παραμέτρων. Κατά τη χρήση, η οθόνη εμφανίζει προεπισκόπηση των κυματομορφών και της τρέχουσας κατάστασης της γεννήτριας, διευκολύνοντας τη ρύθμιση και την παρακολούθηση όλων των ρυθμίσεων.
Εκτενείς επιλογές διαμόρφωσης
Η γεννήτρια διαθέτει ολοκληρωμένες λειτουργίες προστασίας εξόδου, συμπεριλαμβανομένης της απομόνωσης καναλιών, προστασίας γείωσης και εξόδου συγχρονισμού συμβατής με TTL, διασφαλίζοντας ασφαλή και σταθερή λειτουργία ακόμη και σε δύσκολες συνθήκες. Ένα αποδοτικό σύστημα ψύξης με ψύκτρα αλουμινίου και αθόρυβο ανεμιστήρα διατηρεί την ιδανική θερμοκρασία, εξασφαλίζοντας ότι η συσκευή έχει σταθερή απόδοση κατά τη διάρκεια παρατεταμένης χρήσης. Η μη πτητική μνήμη σας επιτρέπει να αποθηκεύσετε έως και 24 προσαρμοσμένες αυθαίρετες κυματομορφές και να τις ανακαλέσετε γρήγορα χωρίς επαναδιαμόρφωση. Το TSG3020 υποστηρίζει συνεχείς λειτουργίες, έξοδο με πύλη και διαμόρφωση, προσφέροντας μεγάλη ευελιξία κατά τη δημιουργία διατάξεων μέτρησης και αυτοματοποιημένων δοκιμών.
Περιλαμβάνονται στο σετ
- γεννήτρια σημάτων

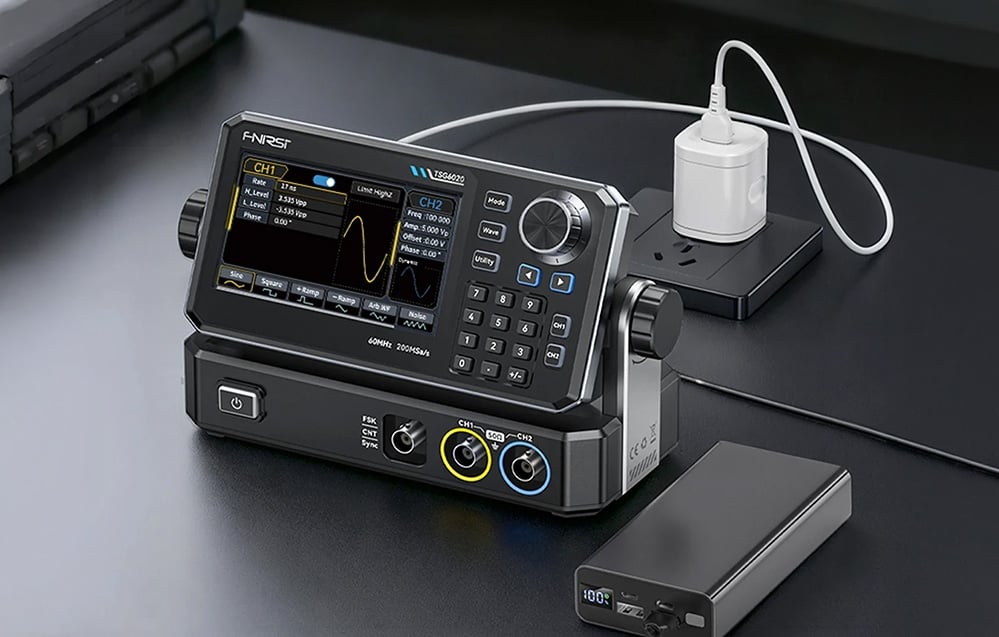

- προσαρμογέας φόρτισης
- καλώδιο φόρτισης τύπου C
- καλώδιο δεδομένων
- καλώδιο μέτρησης
- κλιπ αλιγάτορα
- εγχειρίδιο χρήστη
| Κατασκευαστής | FNIRSI |
|---|---|
| Μοντέλο | TSG3020 |
| Μέγιστη συχνότητα εξόδου | 30 mHz |
| Ρυθμός δειγματοληψίας | 200 MSa/s |
| Κάθετη ανάλυση | 14 bits |
| Κανάλια | 2 |
| Μέγιστο πλάτος εξόδου | 20 Vpp (<10 mHz) / 10 Vpp (>10 mHz) |
| Συχνότητα ημιτονοειδούς κύματος | 1 µHz–24 MHz |
| Συχνότητα τετραγωνικού κύματος | 1 µHz–24 MHz |
| Συχνότητα παλμικού κύματος | 1 µHz–24 MHz |
| Τύποι διαμόρφωσης | AM, FM, PM, FSK, ASK, PSK |
| Λειτουργίες σάρωσης | Γραμμική σάρωση, λογαριθμική σάρωση |
| Ενσωματωμένος μετρητής συχνότητας | 7 ψηφίων |
| Οθόνη | 4,3” TFT LCD, 480 x 272 |
