Περιγραφή προϊόντος

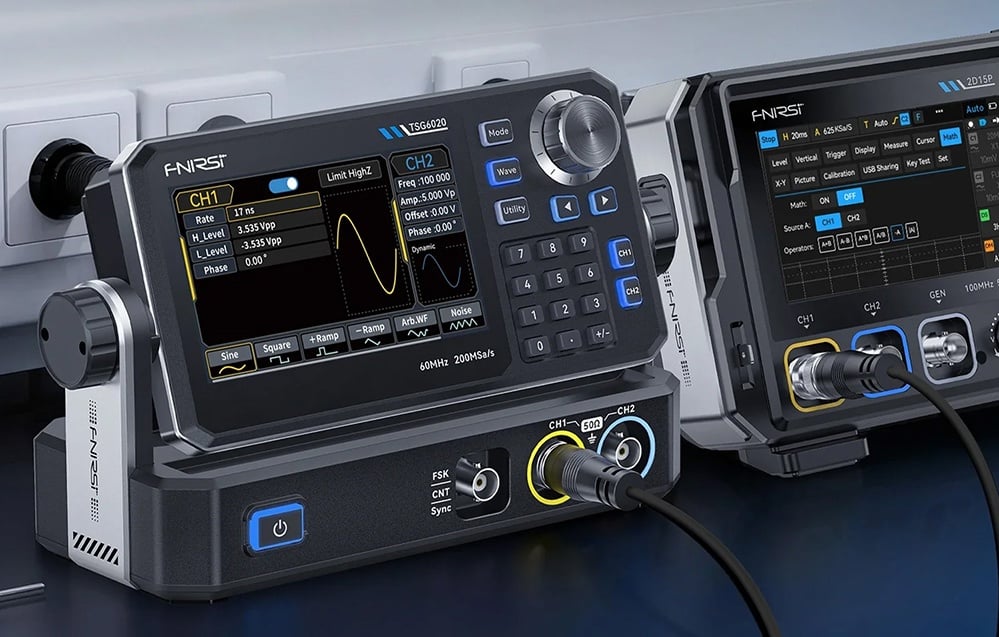

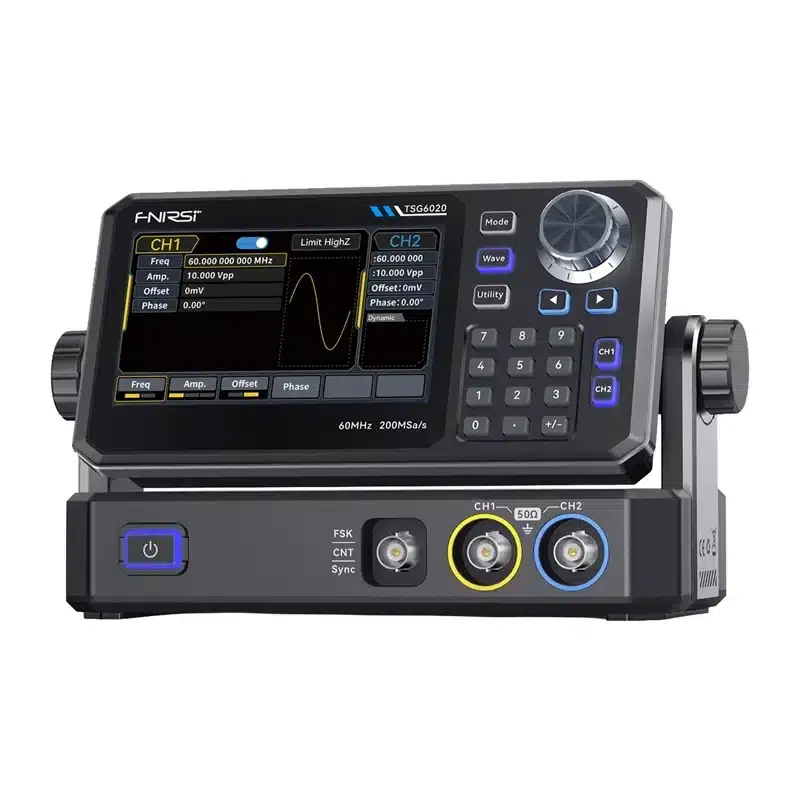

Γεννήτρια σημάτων FNIRSI TSG6020
Η FNIRSI TSG6020 είναι η ιδανική επιλογή για εργαστήρια, χάρη στην ακριβή παραγωγή σημάτων, τις εκτενείς επιλογές διαμόρφωσης και τις προηγμένες δυνατότητες μέτρησης. Ο διπλός σχεδιασμός καναλιών, η συχνότητα εξόδου έως 60 mHz και ο ρυθμός δειγματοληψίας 200 MSa/s με ανάλυση 14 bit προσφέρουν πιστή αναπαραγωγή κυματομορφών και υψηλή ακρίβεια. Υποστηρίζει πολλούς τύπους διαμόρφωσης, σας επιτρέπει να δημιουργήσετε αυθαίρετες κυματομορφές και περιλαμβάνει λειτουργία σάρωσης συχνότητας με ενσωματωμένο μετρητή συχνότητας. Η διαισθητική οθόνη αφής και η στιβαρή κατασκευή καθιστούν τη χρήση της εύκολη ακόμα και σε παρατεταμένες λειτουργίες.
Υψηλής ποιότητας παραγόμενα σήματα

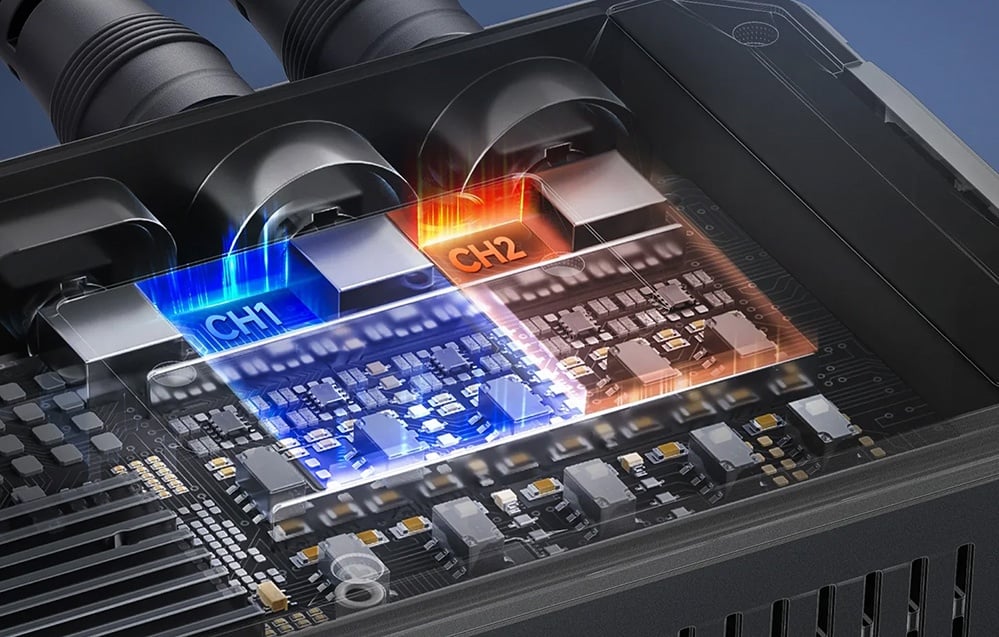

Ο FNIRSI TSG6020 διαθέτει δύο ανεξάρτητα κανάλια εξόδου που επιτρέπουν την ταυτόχρονη παραγωγή διαφορετικών σημάτων, διευκολύνοντας προηγμένες δοκιμές και αναλύσεις. Με συχνότητα εξόδου έως 60 mHz και ρυθμό δειγματοληψίας 200 MSa/s, εξασφαλίζει ακριβή αναπαραγωγή κυματομορφών με ελάχιστη παραμόρφωση. Το εύρος τάσης εξόδου έχει βελτιστοποιηθεί για διάφορες διαμορφώσεις φορτίου, παρέχοντας ευελιξία σε απαιτητικές εφαρμογές στο εργαστήριο και το σχεδιασμό.
Τυπικές κυματομορφές και προηγμένες διαμορφώσεις
Υποστηρίζει όλες τις κοινές κυματομορφές όπως ημιτονοειδές, τετραγωνικό και πριονωτό, και σας επιτρέπει να αναπαράγετε δικές σας αυθαίρετες κυματομορφές με σημείο προς σημείο μέθοδο. Η τεχνολογία VeriPoint προσφέρει μεγάλο εύρος δειγματοληψίας και χαμηλό jitter, εξασφαλίζοντας ακριβή αναπαραγωγή των πιο σύνθετων σημάτων. Επίσης υποστηρίζει έξι τύπους διαμόρφωσης, ιδανικούς για δοκιμές ψηφιακών κυκλωμάτων επικοινωνίας.
Ακόμη μεγαλύτερη ακρίβεια

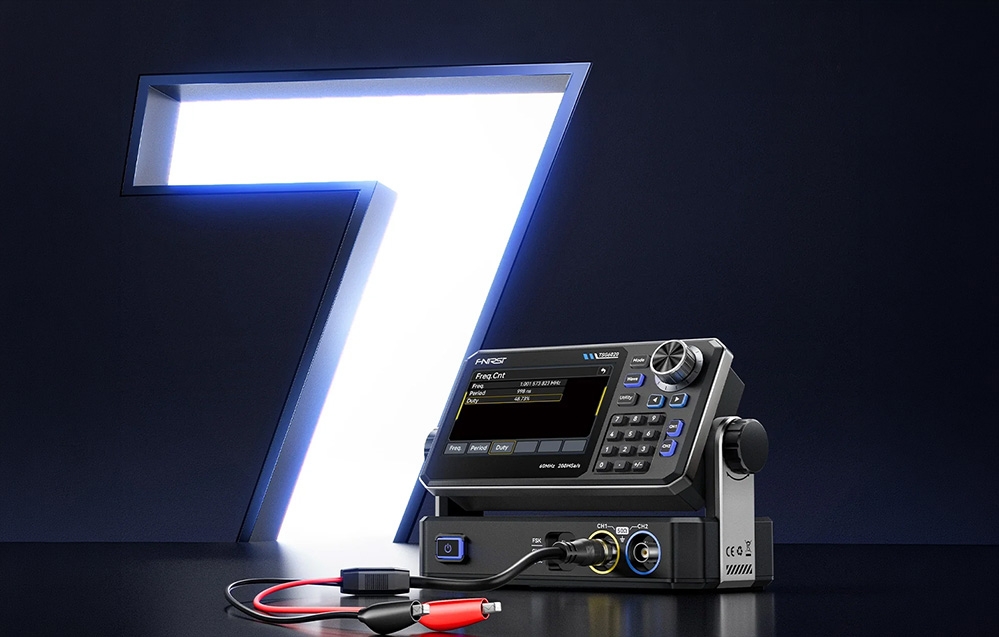

Η τεχνολογία ZeroSurge εξασφαλίζει περιορισμένη υπέρβαση σε διάφορους τύπους σημάτων, με ευκρινείς ακμές και υψηλή ακρίβεια. Περιλαμβάνει επταψήφιο μετρητή συχνότητας με μεγάλη ακρίβεια και αναγνωρίζει τις παραμέτρους ποιότητας του σήματος, όπως χαμηλό θόρυβο φάσης.
Σάρωση συχνότητας και φιλική προς τον χρήστη λειτουργία

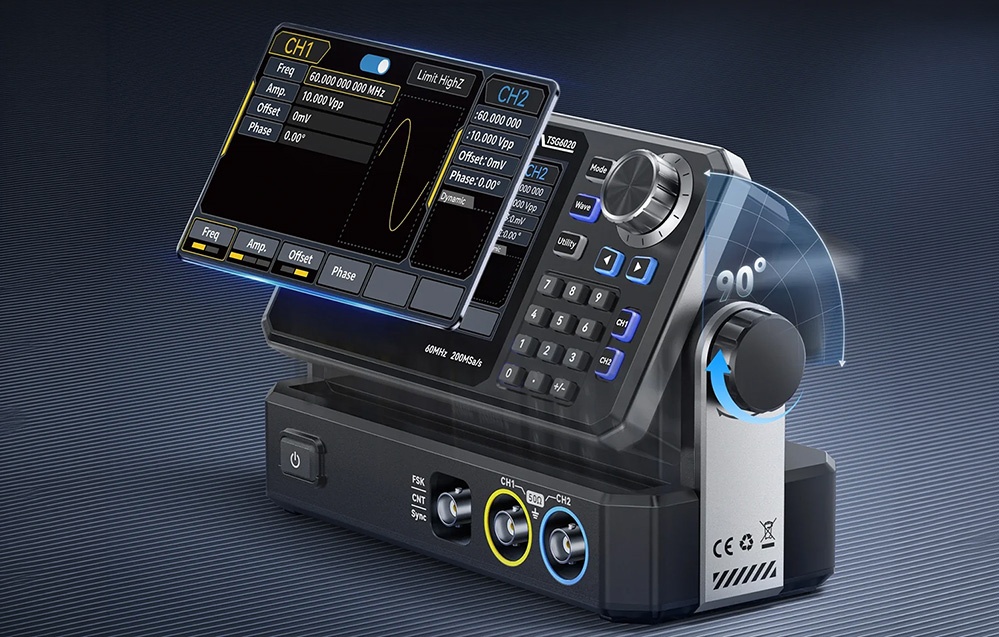

Προσφέρει σάρωση συχνότητας τόσο σε γραμμική όσο και σε λογαριθμική λειτουργία, με εύκολη ρύθμιση του χρόνου σάρωσης. Η έγχρωμη οθόνη αφής TFT-LCD 4,3 ιντσών και τα παραδοσιακά φυσικά κουμπιά διευκολύνουν την παρακολούθηση και ρύθμιση παραμέτρων.
Σταθερή λειτουργία ακόμη και κατά τη διάρκεια μακροχρόνιων δοκιμών
Σχεδιασμένη για αξιόπιστη λειτουργία, με αποδοτική απαγωγή θερμότητας. Ο ψύκτης αλουμινίου και ο αθόρυβος ανεμιστήρας διατηρούν τη σωστή θερμοκρασία κατά τη διάρκεια μακρών δοκιμών. Το σύστημα προστασίας και η μη πτητική μνήμη για αποθήκευση κυματομορφών προσφέρουν μεγάλη ευελιξία στη χρήση.
Περιλαμβάνονται στο σετ
- γεννήτρια συναρτήσεων

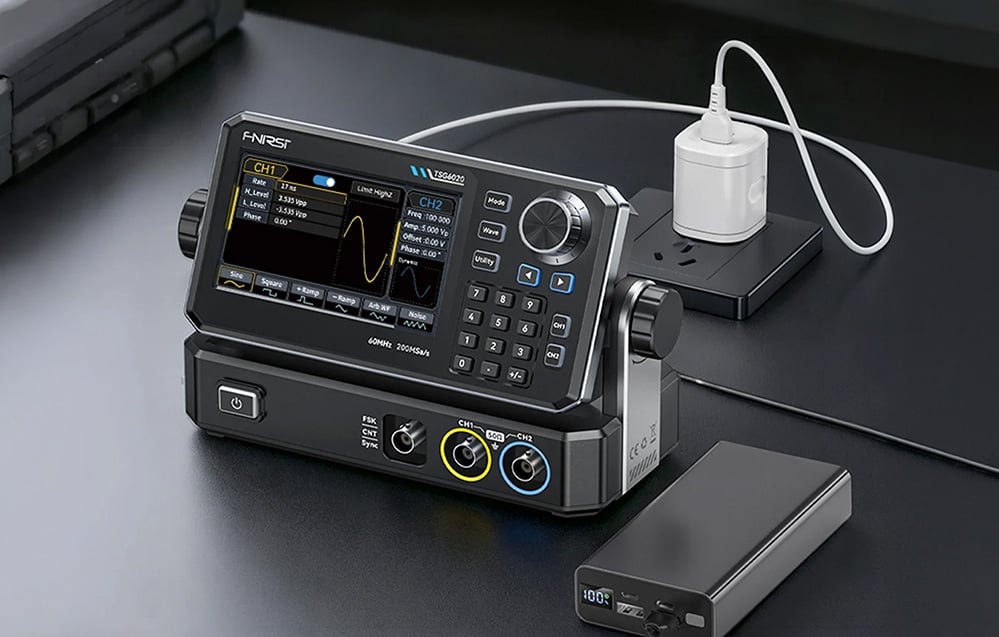

- προσαρμογέας φόρτισης
- καλώδιο φόρτισης τύπου C
- καλώδιο δεδομένων
- καλώδιο μέτρησης
- κλιπς τύπου αλιγάτορα
- εγχειρίδιο χρήστη
| Κατασκευαστής | FNIRSI |
|---|---|
| Μοντέλο | TSG6020 |
| Μέγιστη συχνότητα εξόδου | 60 mHz |
| Ρυθμός δειγματοληψίας | 200 MSa/s |
| Κάθετη ανάλυση | 14 bit |
| Κανάλια | 2 |
| Μέγιστο πλάτος εξόδου | 20 Vpp (<10 mHz) / 10 Vpp (>10 mHz) |
| Συχνότητα ημιτονοειδούς κύματος | 1 µHz–60 MHz |
| Συχνότητα τετραγωνικού κύματος | 1 µHz–24 MHz |
| Συχνότητα παλμικού κύματος | 1 µHz–24 MHz |
| Τύποι διαμόρφωσης | AM, FM, PM, FSK, ASK, PSK |
| Λειτουργίες σάρωσης | Γραμμική σάρωση, λογαριθμική σάρωση |
| Ενσωματωμένος μετρητής συχνότητας | 7 ψηφίων |
| Οθόνη | 4,3” TFT LCD, 480 x 272 |
