Περιγραφή προϊόντος

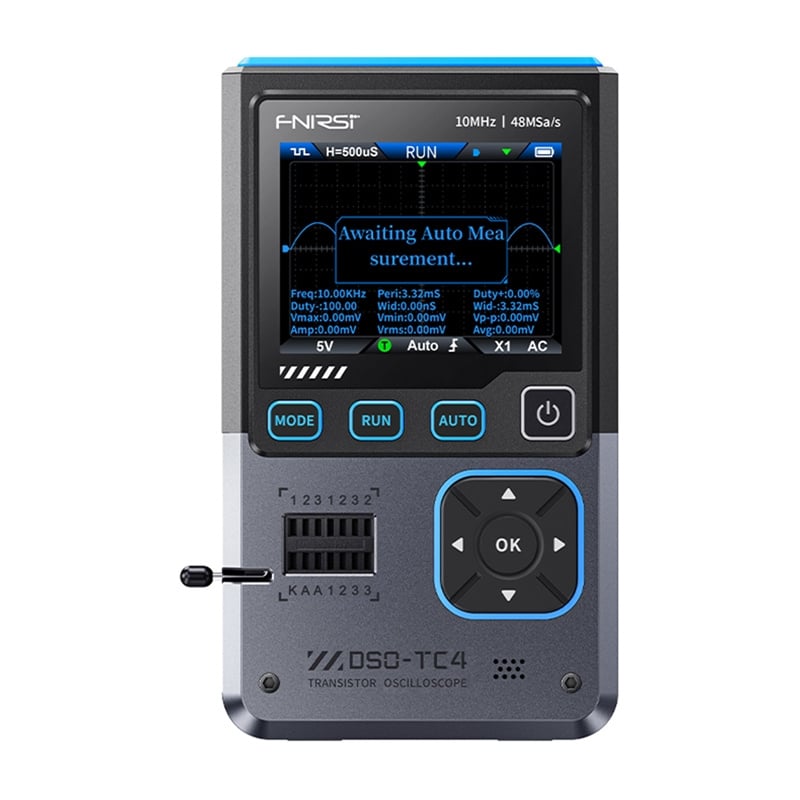

Φορητός μίνι παλμογράφος 3-σε-1 FNIRSI DSO-TC4
Το FNIRSI DSO-TC4 είναι μια καινοτόμος συσκευή που συνδυάζει τρεις λειτουργίες: ψηφιακό παλμογράφο, ελεγκτή ηλεκτρονικών εξαρτημάτων και γεννήτρια σήματος. Συνδυάζοντας την ανάλυση κυματομορφών με τη δυνατότητα αναγνώρισης εξαρτημάτων και δοκιμής σημάτων, αποδεικνύεται ιδιαίτερα χρήσιμη σε εφαρμογές σέρβις. Επιπλέον, η έξυπνη λειτουργία Anti-Burn προστατεύει το κύκλωμα εισόδου από ζημιές σε περίπτωση λανθασμένης σύνδεσης των ανιχνευτών μέτρησης, καθιστώντας τη συσκευή ασφαλή ακόμα και για αρχάριους χρήστες.
Λειτουργίες μέτρησης και ανάλυση σήματος
Η συσκευή προσφέρει εύρος ζώνης μέτρησης έως 10 MHz και ρυθμό δειγματοληψίας 48 MSa/s. Μπορεί να εμφανίζει κυματομορφές με εξαιρετική λεπτομέρεια και ακρίβεια, επιτρέποντας την ανάλυση σημάτων τάσης σε πραγματικό χρόνο. Διαθέτει 13 προκαθορισμένες κυματομορφές και συχνότητες στην περιοχή 0-50 kHz (πλάτος 0,1-3,0V), διευκολύνοντας την προσομοίωση διαφόρων συνθηκών λειτουργίας κυκλωμάτων μέσω της γεννήτριας σημάτων.
Εκτεταμένες δυνατότητες δοκιμής εξαρτημάτων
Ο ενσωματωμένος ελεγκτής εξαρτημάτων αναγνωρίζει αυτόματα διόδους, τρανζίστορ (συμπεριλαμβανομένων των MOSFET), αντιστάσεις, πυκνωτές και άλλα παθητικά και ενεργά εξαρτήματα. Χάρη στις υποδοχές δοκιμής και τη smart ανίχνευση εξαρτημάτων, επιτυγχάνεται γρήγορη διάγνωση και αναγνώριση παραμέτρων.
Βολική λειτουργία
Η έγχρωμη οθόνη TFT 2,8 ιντσών παρέχει ευανάγνωστα δεδομένα και γραφήματα. Η διεπαφή χρήστη υποστηρίζει οκτώ γλώσσες, διευκολύνοντας τη διαμόρφωση της συσκευής. Ο πίνακας ελέγχου έχει σχεδιαστεί για άμεση πρόσβαση σε βασικές λειτουργίες, όπως η αυτόματη λειτουργία, η παύση και η αλλαγή λειτουργίας.
Συνδεσιμότητα και παροχή ρεύματος
Ο παλμογράφος διαθέτει θύρα USB-C για φόρτιση και μεταφορά δεδομένων. Η δυνατότητα εξαγωγής κυματομορφών σε υπολογιστή διευκολύνει την περαιτέρω ανάλυση και την αρχειοθέτηση των αποτελεσμάτων. Μια ενσωματωμένη μπαταρία λιθίου 1.500 mAh εξασφαλίζει μακρά διάρκεια λειτουργίας της συσκευής, ενώ η αυτόματη λειτουργία αναστολής παρατείνει το χρόνο λειτουργίας μεταξύ φορτίσεων.
Περιλαμβάνεται
- παλμογράφος
- Ανιχνευτής P1600
- Σφιγκτήρας κροκοδείλου
- 3x άγκιστρα δοκιμής
- εγχειρίδιο χρήσης
- Καλώδιο φόρτισης USB-C
- προσαρμογέας
Παλμογράφος
| Κατασκευαστής | Fnirsi |
|---|---|
| Μοντέλο | DSO-TC4 |
| Οθόνη | Έγχρωμη οθόνη TFT 2,8 ίντσες |
| Οπισθοφωτισμός | Ρυθμιζόμενη φωτεινότητα |
| Παροχή ρεύματος | USB τύπου-C (5V/1A) |
| Μπαταρία | Ιόντων λιθίου 3,7V, 1500mAh |
| Γλώσσες | 8 γλώσσες (συμπεριλαμβανομένων των κινεζικών, αγγλικών, γερμανικών, πορτογαλικών, ιαπωνικών, ισπανικών, κορεατικών, ρωσικών) |
| Διαστάσεις | περίπου 90×142×27,5 mm |
| Βάρος | 186 g |
| Ρυθμός δειγματοληψίας σε πραγματικό χρόνο | 48MSa/s |
| Αναλογικό εύρος ζώνης | 10 MHz |
| Αντίσταση εισόδου | 1MΩ |
| Λειτουργία σύζευξης | AC/DC |
| Εύρος τάσης δοκιμής | Ανιχνευτής 1:1 – 80Vpp (±40V)- Ανιχνευτής 10:1 – 800Vpp (±400V) |
| Κάθετη ευαισθησία | 10mV/div-10V/div (εύρος X1) |
| Κατακόρυφη μετατόπιση | Ρυθμιζόμενο με ένδειξη |
| Εύρος βάσης χρόνου | 50ns-20s |
| Τρόποι σκανδαλισμού | Auto / Normal / Single |
| Τύπος σκανδαλισμού | Αύξηση ακμής, πτώση ακμής |
| Επίπεδο σκανδαλισμού | Ρυθμιζόμενο με ένδειξη |
| Κυματομορφή παγώματος | Ναι (λειτουργία HOLD) |
| Αυτόματη μέτρηση | Τιμές Max, Min, μέσος όρος, RMS, Vpp, συχνότητα, περίοδος, συντελεστής πλήρωσης (κύκλος λειτουργίας) |
Τρανζίστορ
| Δίοδος | Εύρος: πτώση τάσης <5V |
|---|---|
| Δίοδος Zener | Εύρος: Τάση ανάστροφης διάσπασης (περιοχή δοκιμής Κ-Α-Α): 0,01-32V. |
| Τρανζίστορ επίδρασης πεδίου (FET) | JFET – μέτρηση της χωρητικότητας πύλης (Cg), του ρεύματος Id σε Vgs και της πτώσης τάσης στη δίοδο προστασίας (Uf)- IGBT – μέτρηση του ρεύματος αποστράγγισης σε Vgs, της πτώσης τάσης στη δίοδο προστασίας (Uf)- MOSFET – τάση κατωφλίου (Vt), χωρητικότητα πύλης (Cg), αντίσταση αποστράγγισης-πηγής (Rds), πτώση τάσης στη δίοδο προστασίας (Uf). |
| Θυρίστορ (SCR) | Μονοκατευθυντικοί – τάση σκανδαλισμού <5V, επίπεδο πύλης- αμφίδρομοι – ρεύμα σκανδαλισμού <6mA |
| Πυκνωτές | Εύρος: 25pF-100mF, μέτρηση χωρητικότητας και συντελεστή απωλειών (Vloss). |
| Αντιστάσεις | Εύρος: Μέτρηση αντιστάσεων 50MΩ |
| Πηνίο | Εύρος: 1000μH |
Γεννήτρια σήματος
| Κυματομορφή εξόδου | Υποστηρίζει 13 τύπους κυματομορφών |
|---|---|
| Συχνότητα κυματομορφής | 0-50 kHz |
| Παράγοντας πλήρωσης κυματομορφής | 0-100% |
| Πλάτος κυματομορφής | 0.1-3.0V |
