FNIRSI LCR-ST2Plus Μετρητής LCR

Περιγραφή προϊόντος

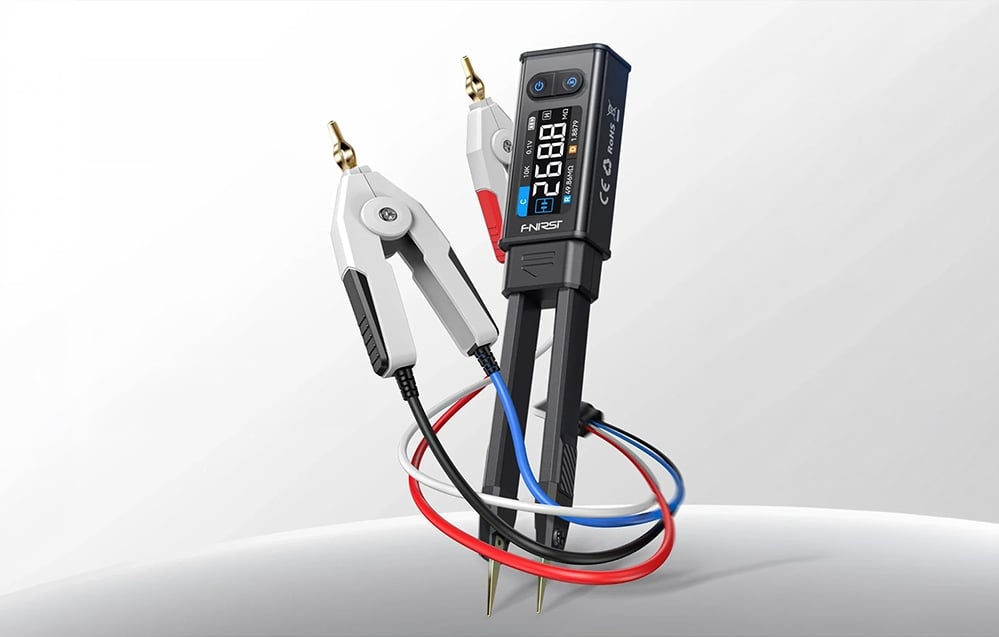

Μετρητής LCR FNIRSI LCR-ST2Plus

Ο μετρητής LCR FNIRSI LCR-ST2Plus σας επιτρέπει να μετράτε ηλεκτρικές παραμέτρους εξαρτημάτων, προσφέροντας ένα ευρύ φάσμα εφαρμογών για συντήρηση εξοπλισμού και σχεδίαση νέων κυκλωμάτων. Διαθέτει μετρήσεις σε πολλαπλές συχνότητες και επίπεδα τάσης δοκιμής, έξυπνη αναγνώριση εξαρτημάτων και απλοποιημένες λειτουργίες για τη δοκιμή τόσο μεμονωμένων εξαρτημάτων όσο και ολόκληρων παρτίδων παραγωγής. Ο συμπαγής σχεδιασμός του, που μοιάζει με τσιμπιδάκι, η ευανάγνωστη έγχρωμη οθόνη και η διάρκεια ζωής μπαταρίας έως και 3 ώρες με μία φόρτιση καθιστούν τη συσκευή ιδανική για εργαστηριακές και πεδινές συνθήκες.

Ευρύ φάσμα μετρήσεων και ολοκληρωμένη ανάλυση παραμέτρων

Το FNIRSI LCR-ST2Plus επιτρέπει ακριβείς μετρήσεις αντίστασης από 10 mΩ έως 10 MΩ, χωρητικότητας από 1 pF έως 22 mF, επαγωγής από 1 μH έως 10 H, τάσης έως ±30 V και διόδων με τάση προς τα εμπρός έως 0,7 V. Επιπλέον, η συσκευή εμφανίζει πολλές παραμέτρους που περιγράφουν τη συμπεριφορά του ελεγχόμενου εξαρτήματος, όπως D, Q, Z, X, θ και ESR, επιτρέποντας μια πιο ακριβή αξιολόγηση των ιδιοτήτων τους, χωρίς την ανάγκη διαφορετικών οργάνων μέτρησης.

Ευέλικτες ρυθμίσεις για ακόμη μεγαλύτερη ακρίβεια

Ο ελεγκτής προσφέρει πέντε συχνότητες μέτρησης (100 Hz, 120 Hz, 1 kHz, 10 kHz και 100 kHz), επιτρέποντάς σας να επιλέξετε τις βέλτιστες συνθήκες δοκιμής για το εξάρτημα. Υπάρχουν επίσης τέσσερα επίπεδα τάσης δοκιμής RMS (0,1 V, 0,3 V, 0,6 V και 1,0 V), που ενισχύουν τη σταθερότητα και την ακρίβεια. Το πλεονέκτημα της ταυτόχρονης εμφάνισης ισοδύναμων τιμών για σειριακές και παράλληλες συνδέσεις ελαχιστοποιεί την επίδραση παρασιτικών παραμέτρων και βελτιώνει την ακρίβεια κατά τη μέτρηση αντιστάσεων, πηνίων και πυκνωτών.

Έξυπνες λειτουργίες για την απλοποίηση της καθημερινής εργασίας

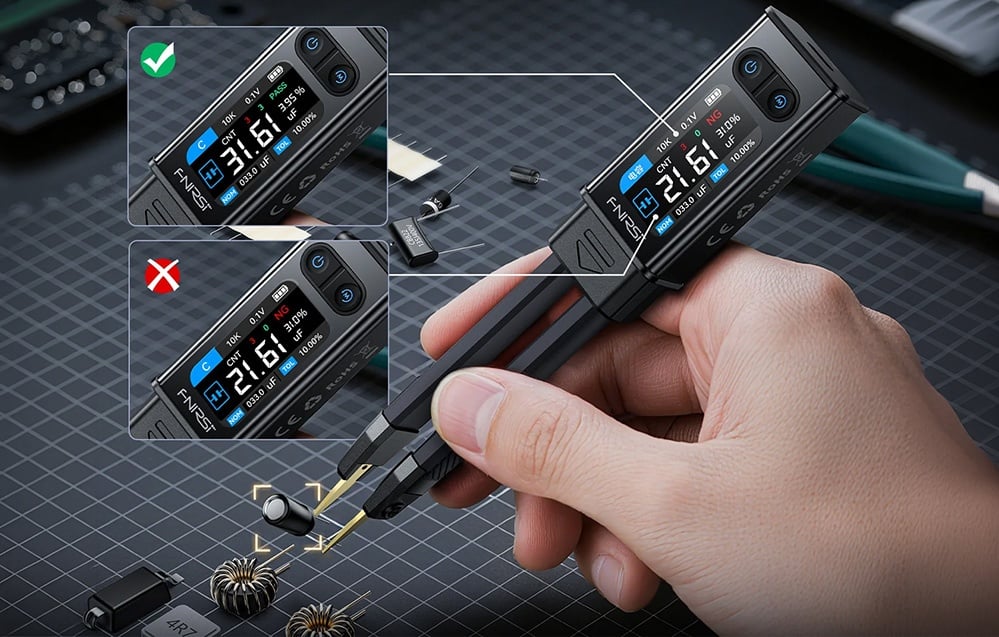

Το LCR-ST2Plus διαθέτει λειτουργία πλήρους σάρωσης συχνοτήτων (100 Hz έως 100 kHz), που σας επιτρέπει να αναλύετε την απόκριση συχνότητας του εξαρτήματος με μία μόνο εντολή. Η έξυπνη λειτουργία ταξινόμησης συγκρίνει αυτόματα τα αποτελέσματα με προκαθορισμένες ονομαστικές τιμές, κατηγοριοποιώντας τα εξαρτήματα ως «επιτυχημένα» ή «αποτυχημένα», επιταχύνοντας τη διαδικασία δοκιμής και μειώνοντας τον κίνδυνο σφαλμάτων.

Βολική δοκιμή εξαρτημάτων

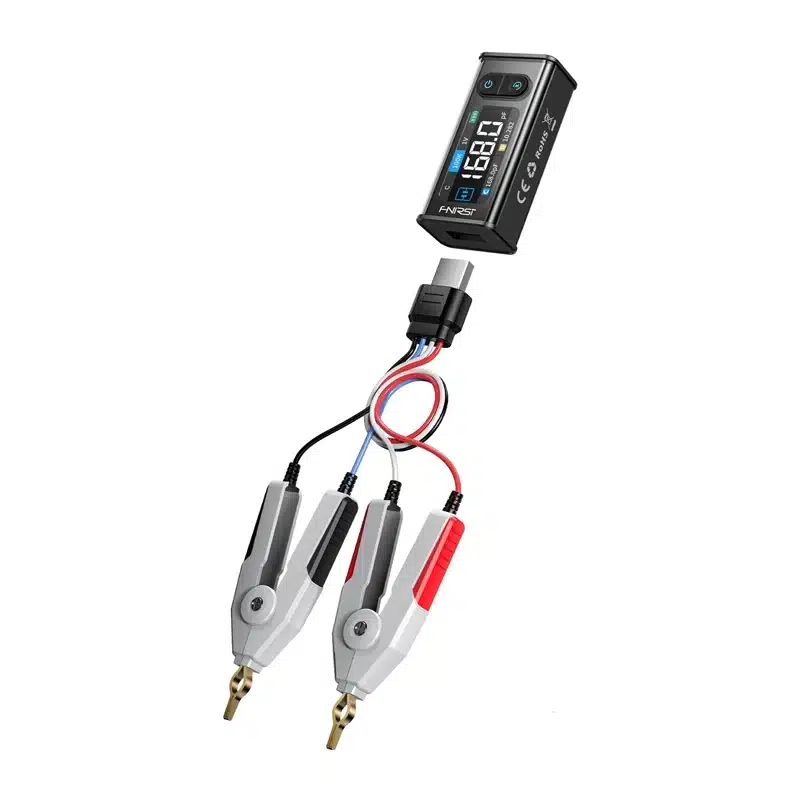

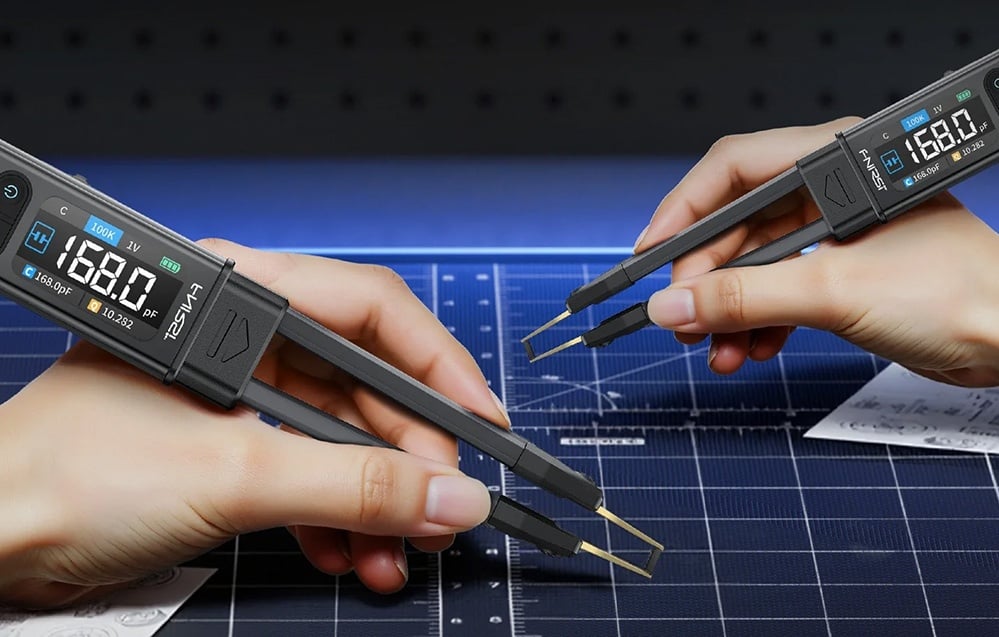

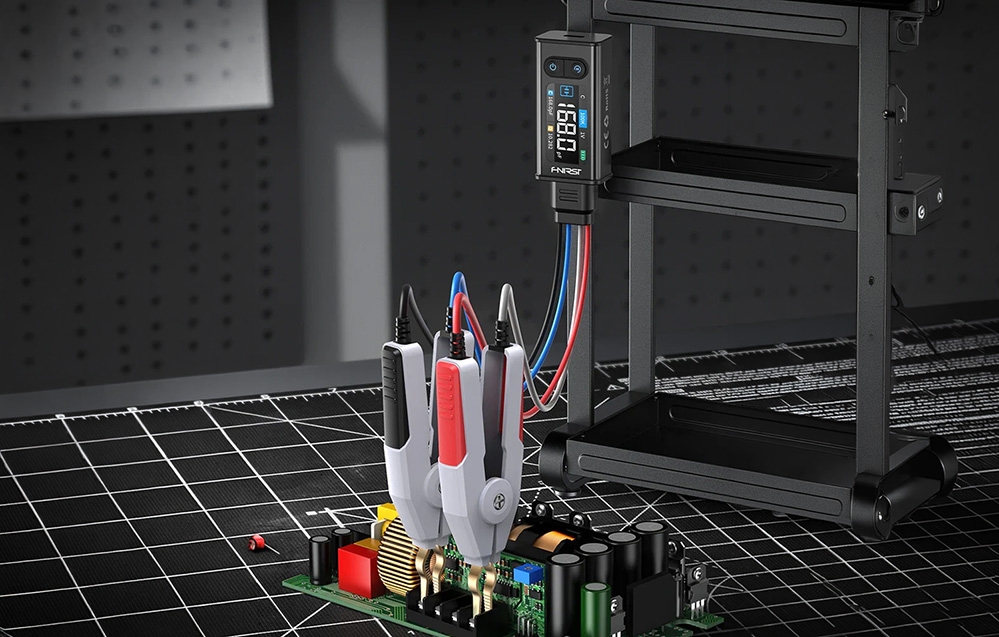

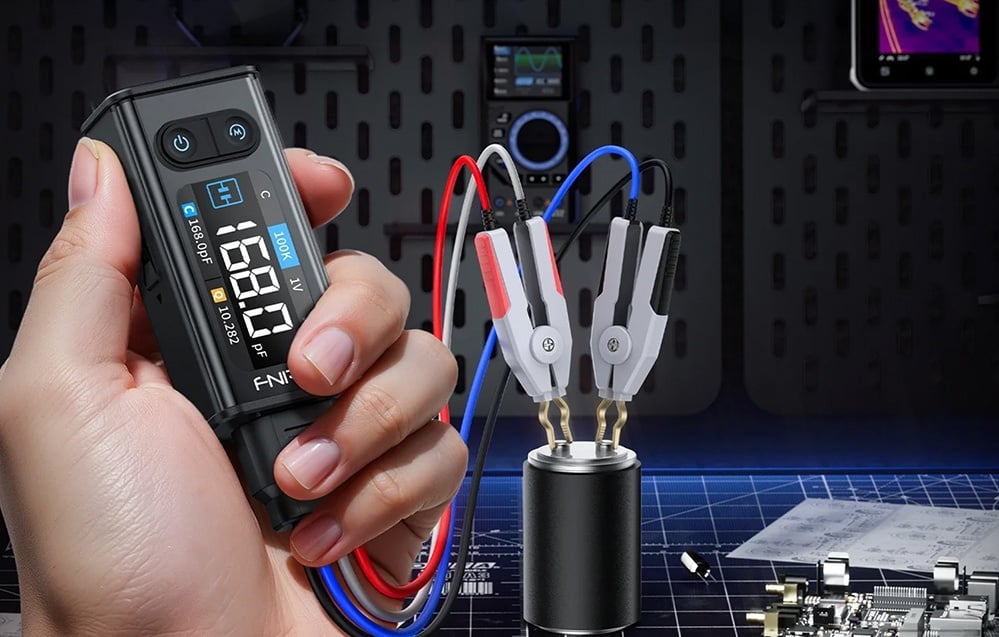

Η συσκευή έχει σχεδιαστεί για να υποστηρίζει διάφορους τύπους εξαρτημάτων. Το κιτ περιλαμβάνει ευθείες και καμπύλες ακίδες δοκιμής τύπου τσιμπιδιού για εύκολη χειρισμό μικρών SMD εξαρτημάτων. Για μεγαλύτερα εξαρτήματα, παρέχεται καλώδιο με σφιγκτήρα Kelvin, που χρησιμοποιεί μέθοδο μέτρησης τεσσάρων καλωδίων για αυξημένη ακρίβεια. Ο ελεγκτής αναγνωρίζει αντιστάσεις, πυκνωτές και πηνία, εμφανίζοντας τις δύο πιο σημαντικές παραμέτρους στην οθόνη. Παρέχεται πρόσβαση στις λειτουργίες HOLD, Max και Min και δυνατότητα προσαρμογής των ρυθμίσεων σύμφωνα με τις προτιμήσεις σας.

Ευανάγνωστη οθόνη και εργονομικός σχεδιασμός

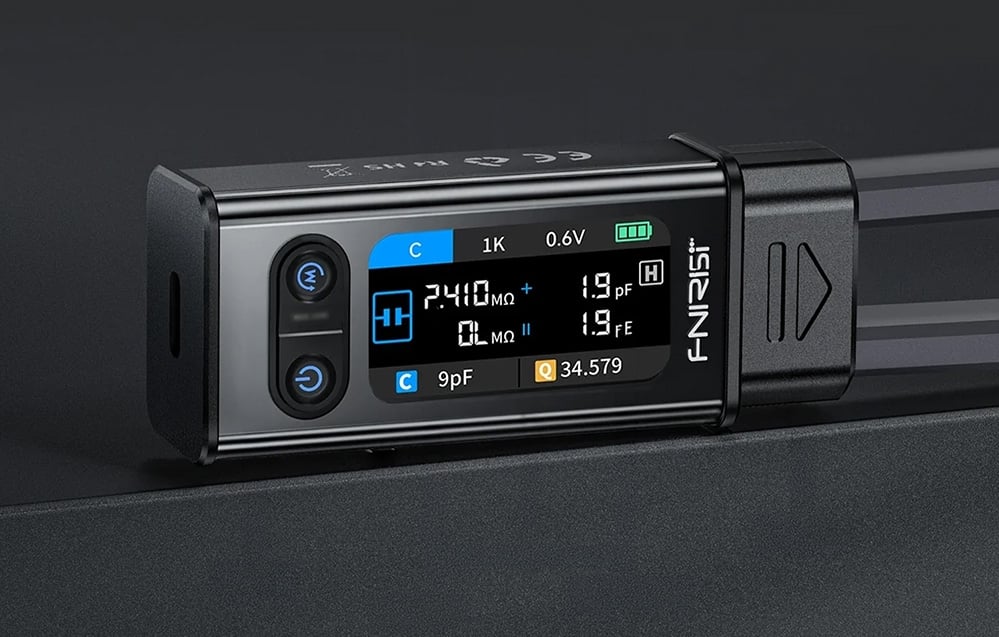

Η έγχρωμη οθόνη HD 1,47 ιντσών παρέχει σαφή απεικόνιση των αποτελεσμάτων, διευκολύνοντας την ανάγνωση των δεδομένων σε εργαστηριακές και πεδινές συνθήκες. Η αυτόματη περιστροφή της οθόνης προσαρμόζεται στη θέση της συσκευής, εξασφαλίζοντας άνετη χρήση για δεξιόχειρες και αριστερόχειρες χρήστες. Επίσης, διαθέτει μαγνητική βάση για εύκολη αποθήκευση και γρήγορη πρόσβαση κατά την εργασία.

Κινητικότητα, ασφάλεια και ετοιμότητα για χρήση

Η συμπαγής σχεδίαση του ελεγκτή επιτρέπει εύκολη μεταφορά σε τσέπη ή τσάντα εργαλείων, ώστε να είναι πάντα διαθέσιμος. Η ενσωματωμένη μπαταρία λιθίου 300 mAh προσφέρει περίπου 3 ώρες συνεχούς λειτουργίας, ενώ η σύγχρονη θύρα USB-C εξασφαλίζει εύκολη φόρτιση. Επιπλέον, υποστηρίζει μέτρηση τάσης έως ±30 V και διαθέτει χαρακτηριστικά ασφαλείας που ενισχύουν την ασφάλεια κατά τις δοκιμές, διευκολύνοντας την εργασία με διάφορα ηλεκτρονικά εξαρτήματα.

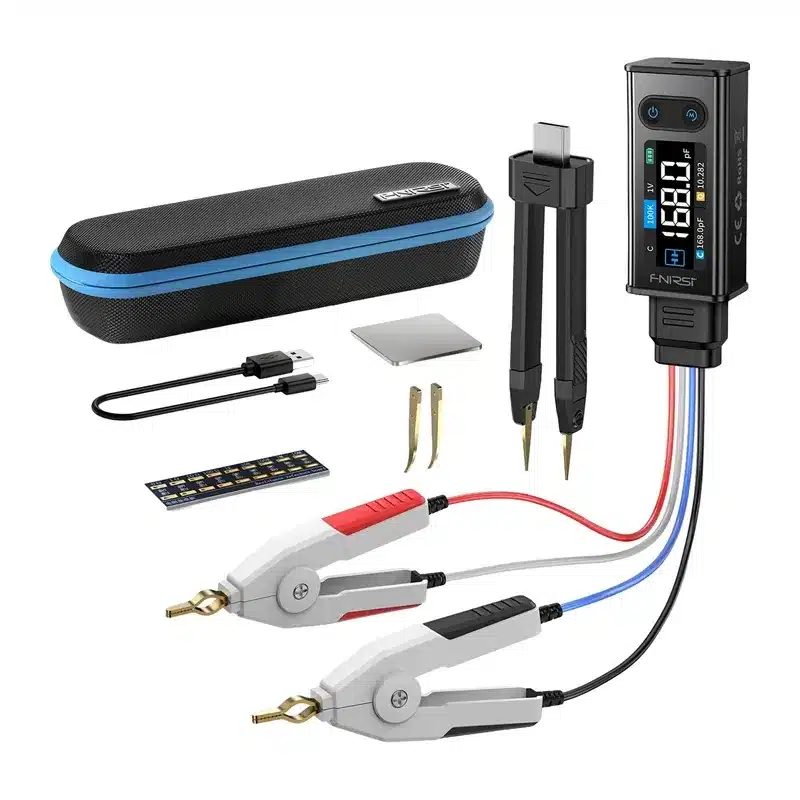

Περιλαμβάνονται

• Μετρητής LCR
• θήκη αποθήκευσης
• καμπύλος αισθητήρας
• πλάκα βραχυκυκλώματος
• καλώδιο δεδομένων
• καλώδιο με κλιπ Kelvin
• εγχειρίδιο χρήστη
