FNIRSI FNB-C2 Συσκευή Ελέγχου USB, Αναλυτής Τροφοδοσίας

Περιγραφή προϊόντος

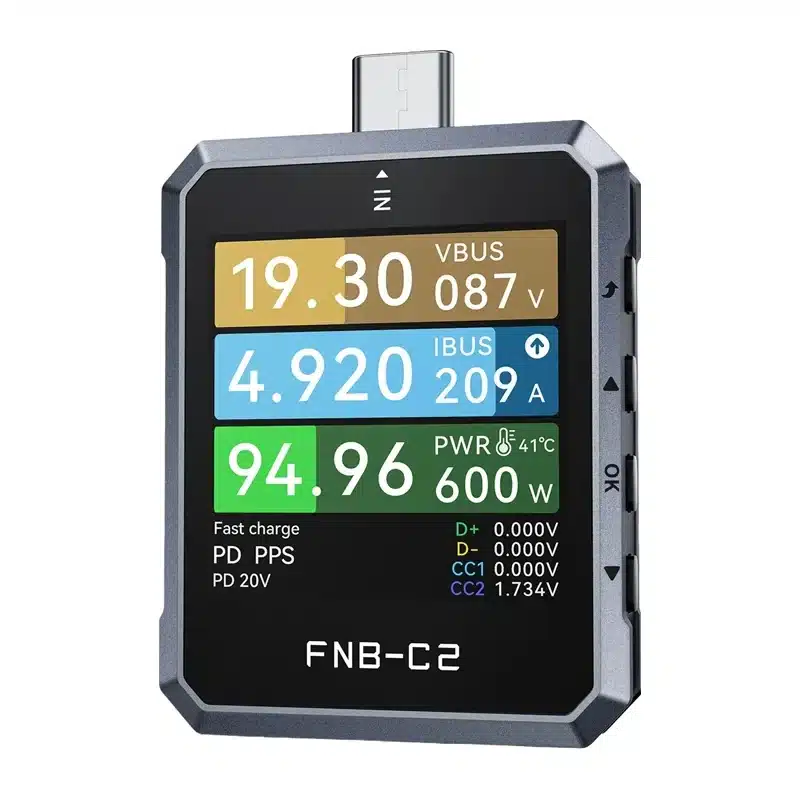

FNIRSI FNB-C2 USB Tester

Η ακριβής ανάλυση παραμέτρων τροφοδοσίας, η υποστήριξη σύγχρονων προτύπων γρήγορης φόρτισης και οι εκτενείς διαγνωστικές δυνατότητες καθιστούν το FNIRSI FNB-C2 αναγκαίο εργαλείο για ηλεκτρονικούς μηχανικούς, τεχνικούς συντήρησης και DIY enthusiasts. Η συσκευή αυτή σας επιτρέπει να αναλύετε παραμέτρους τροφοδοσίας, καλώδια USB-C και τη διαδικασία φόρτισης. Προσφέρει εκτενή μετρήσεις έως 240 W, λειτουργία καταγραφής δεδομένων, ανάλυση ποιότητας ισχύος και ανάγνωση αποθηκευμένων πληροφοριών σε καλώδια USB-C, ενώ συνοδεύεται από μια HD οθόνη με αυτόματη περιστροφή και απρόσκοπτη ενσωμάτωσή της σε υπολογιστές χωρίς επιπλέον προγράμματα οδήγησης.

Ακρίβεια εργαστηριακού επιπέδου για κάθε μέτρηση

Το FNIRSI FNB-C2 αξιοποιεί έναν εξωτερικό αναλογικό-ψηφιακό μετατροπέα (ADC) 20 bit, εξασφαλίζοντας ακρίβεια μέτρησης εργαστηρίου και εμφάνιση αποτελεσμάτων με έως και επτά σημαντικά ψηφία. Ο ελεγκτής μετρά τάση, ρεύμα και ισχύ με ακρίβεια 0,000001 V, A και W, επιτρέποντάς σας να αναλύετε ακόμη και τις πιο λεπτές μεταβολές στις παραμέτρους του τροφοδοτικού. Υποστηρίζει τάσεις από 4 έως 50 V, ρεύματα έως 6,5 A και ισχύ έως 240 W, δίνοντας τη δυνατότητα χρήσης του με παραδοσιακούς φορτιστές αλλά και σύγχρονα τροφοδοτικά ονομαστικής ισχύος 100 W, 140 W ή 240 W. Η ασφάλεια ενισχύεται μέσω ενός ενσωματωμένου αισθητήρα θερμοκρασίας που παρακολουθεί σε πραγματικό χρόνο τη θερμοκρασία της συσκευής με ακρίβεια 1°C.

Πλήρης έλεγχος φόρτισης

Ο ελεγκτής υποστηρίζει το πρότυπο Power Delivery 3.1 EPR με ειδικό τσιπ επικοινωνίας του πρωτοκόλλου, εξασφαλίζοντας συμβατότητα με σύγχρονους φορτιστές. Αναγνωρίζει και ενεργοποιεί αυτόματα δημοφιλείς τεχνολογίες γρήγορης φόρτισης όπως UFCS, Quick Charge 2.0, 3.0, 4 και 5, Huawei FCP και SCP, OPPO VOOC και SVOOC, καθώς και VIVO VFCP. Επίσης, καταγράφει δεδομένα διαπραγμάτευσης του πρωτοκόλλου Power Delivery μεταξύ του φορτιστή και της τροφοδοτούμενης συσκευής για εύκολη ανίχνευση προβλημάτων συμβατότητας. Επιπλέον, παρέχει δυνατότητα μετατροπής επικοινωνίας QC σε PD για βελτίωση συμβατότητας μεταξύ συσκευών με διαφορετικά πρότυπα γρήγορης φόρτισης.

Λεπτομερής ανάλυση καλωδίων USB-C

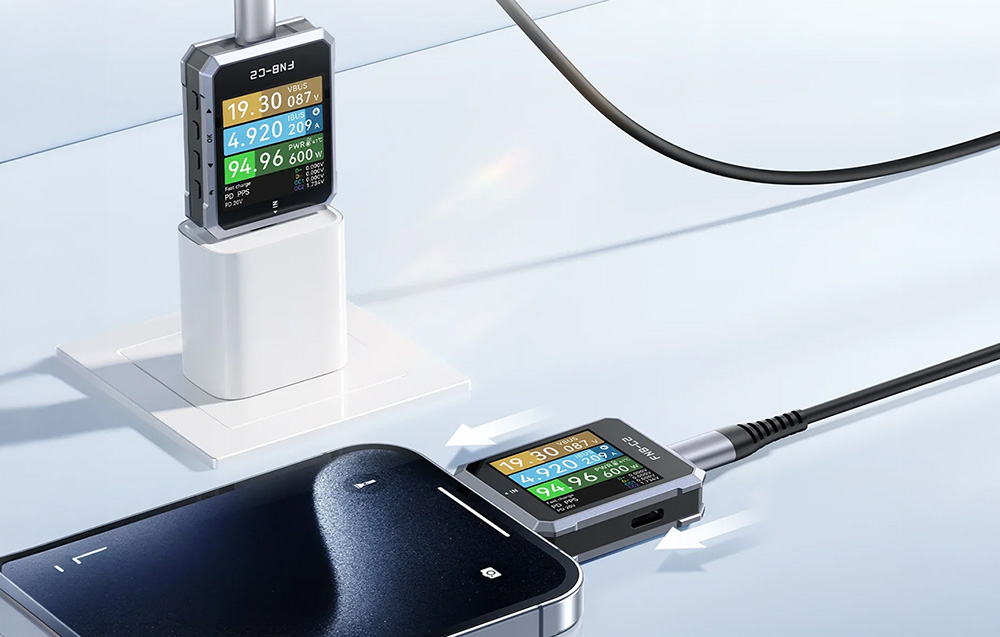

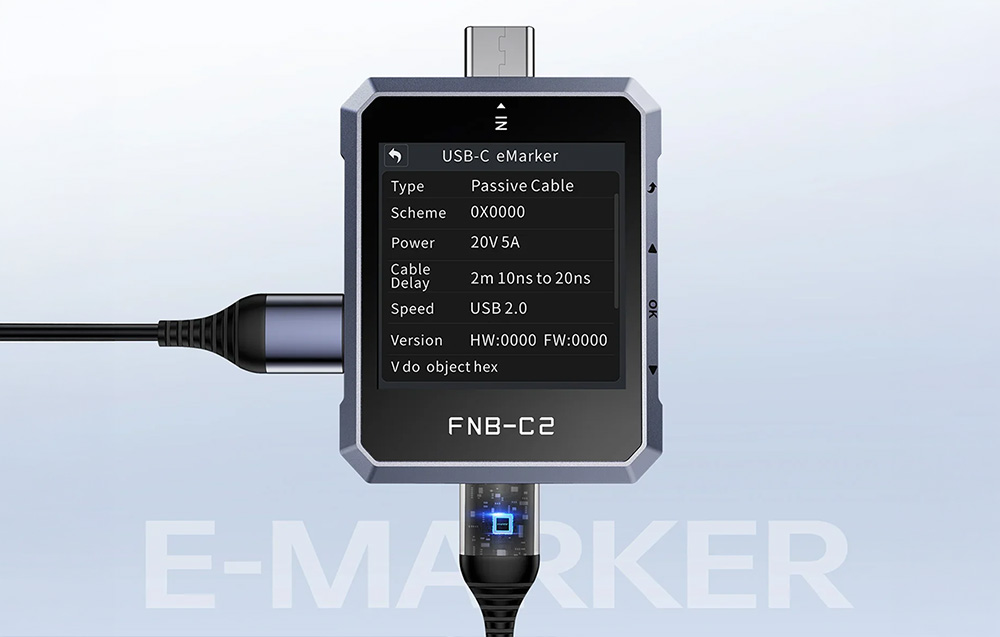

Το FNIRSI FNB-C2 σας επιτρέπει να διαβάζετε πληροφορίες αποθηκευμένες στα τσιπ E-Marker των καλωδίων USB-C. Αυτό σας διευκολύνει να ελέγχετε παραμέτρους καλωδίων 3 A, 5 A, 50 V, EPR, Thunderbolt 3 και Thunderbolt 4, συμπεριλαμβανομένου τύπου, μήκους, μέγιστης ισχύος, ρυθμού μεταφοράς δεδομένων και έκδοσης προτύπου. Ο ελεγκτής προσφέρει λειτουργία προσομοίωσης για διάφορες διαμορφώσεις καλωδίων — από μοντέλα χωρίς τσιπ E-Marker που υποστηρίζουν ισχύ έως 60 W έως καλώδια συμβατά με τα προφίλ EPR 100 W και 240 W. Οι τυπικές αρσενικές και θηλυκές υποδοχές USB-C 24 ακίδων, συμβατές με το πρότυπο USB 4 Gen3, υποστηρίζουν τη μέτρηση ροής ισχύος σε αμφότερες τις κατευθύνσεις και επιτρέπουν τη σύνδεση καλωδίων σε οποιαδήποτε κατεύθυνση.

Επαγγελματική ανάλυση ποιότητας ισχύος

Η συσκευή παρέχει δύο λειτουργίες για ανάλυση παραμέτρων ισχύος. Η πρώτη επιτρέπει την απεικόνιση κυματομορφών τάσης, ρεύματος, καθώς και D+ και D−, με ρυθμό δειγματοληψίας από 2 έως 1.000 δείγματα ανά δευτερόλεπτο, ενώ η δεύτερη παρέχει γρήγορη ανάλυση του κυματισμού τάσης με ρυθμό δειγματοληψίας από 20.000 έως 2 εκατομμύρια δείγματα ανά δευτερόλεπτο. Ο ελεγκτής εμφανίζει επίσης την κυματομορφή τάσης του διαύλου USB (VBUS) σε πραγματικό χρόνο για την αξιολόγηση της σταθερότητας παροχής ενέργειας στην περιοχή συχνοτήτων από 20 kHz έως 2 MHz. Η λειτουργία καταγραφής σας επιτρέπει συνεχή καταγραφή κυματομορφών τάσης και ρεύματος για έως και 9 ώρες, με ρύθμιση του διαστήματος καταγραφής από 1 έως 120 δευτερόλεπτα και καθορισμό συνθηκών έναρξης και λήξης μετρήσεων.

Δεδομένα για αξιολόγηση απόδοσης

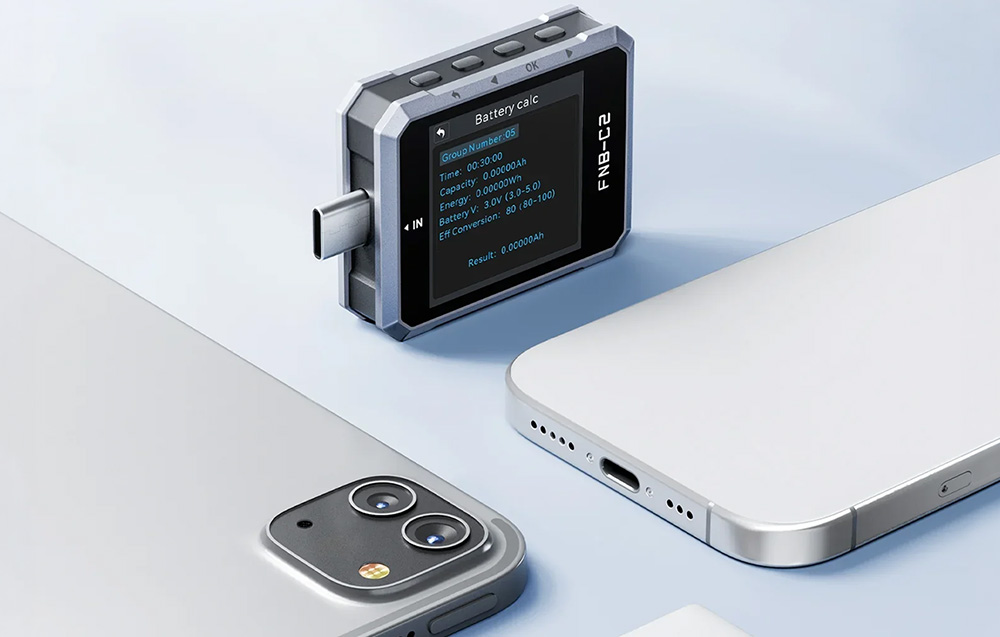

Το FNIRSI FNB-C2 καταγράφει αποτελέσματα μετρήσεων σε δέκα ανεξάρτητα σύνολα στατιστικών στοιχείων που καλύπτουν χωρητικότητα, ενέργεια και χρόνους λειτουργίας. Με τα δεδομένα αυτά, υπολογίζει αυτόματα τη χωρητικότητα της μπαταρίας και την απόδοση φόρτισης, διευκολύνοντας την αξιολόγηση της απόδοσης τροφοδοτικών, φορητών φορτιστών ή κυψελών. Αυτή η λύση διευκολύνει τη σύγκριση διαδοχικών μετρήσεων και την παρακολούθηση μεταβολών παραμέτρων κατά τη διάρκεια παρατεταμένης χρήσης.

Ευανάγνωστη οθόνη και φιλική προς τον χρήστη λειτουργία

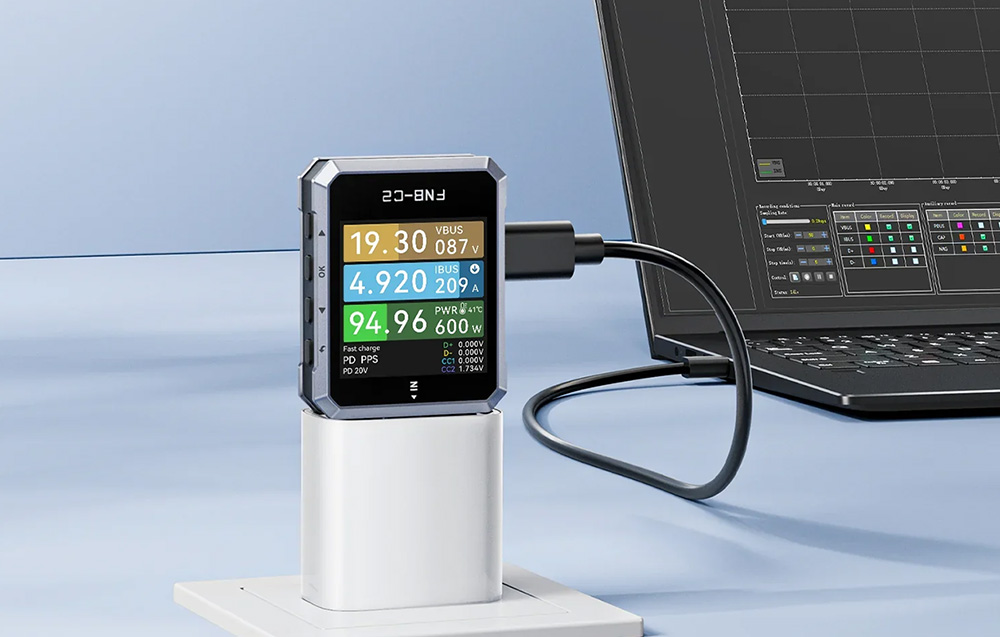

Η έγχρωμη οθόνη TFT-LCD 1,54 ιντσών με ανάλυση 240 × 240 pixel προσφέρει καθαρή προβολή όλων των παραμέτρων. Ο ενσωματωμένος αισθητήρας βαρύτητας περιστρέφει αυτόματα την εικόνα σε τέσσερις κατευθύνσεις, εξασφαλίζοντας ευανάγνωστη οθόνη ανεξαρτήτως προσανατολισμού. Ο ελεγκτής συμβαδίζει με υπολογιστές Windows και macOS χωρίς ανάγκη εγκατάστασης πρόσθετων οδηγών, επιτρέποντας εύκολη επέκταση δυνατοτήτων και αναβάθμιση λογισμικού, καθώς αναγνωρίζεται ως μονάδα USB flash. Μπορείτε επίσης να ρυθμίσετε τη φωτεινότητα, το χρονικό διάστημα αυτόματης μείωσης φωτεινότητας, το χρωματικό θέμα και τη γλώσσα διεπαφής, καθώς και να επαναφέρετε γρήγορα τις εργοστασιακές ρυθμίσεις.

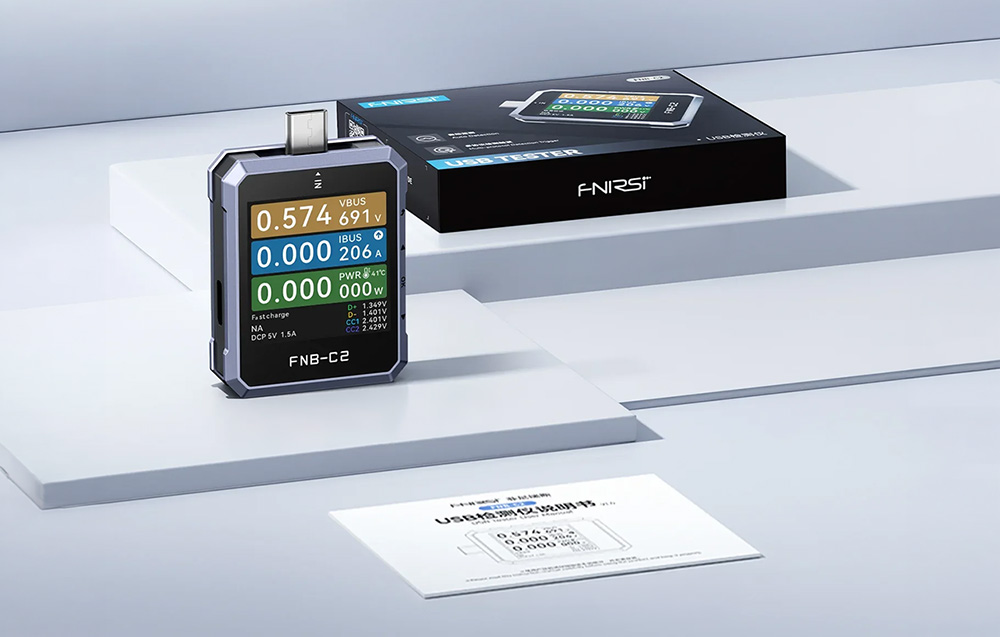

Περιλαμβάνονται

• Δοκιμαστής USB
• εγχειρίδιο χρήστη
