Περιγραφή προϊόντος

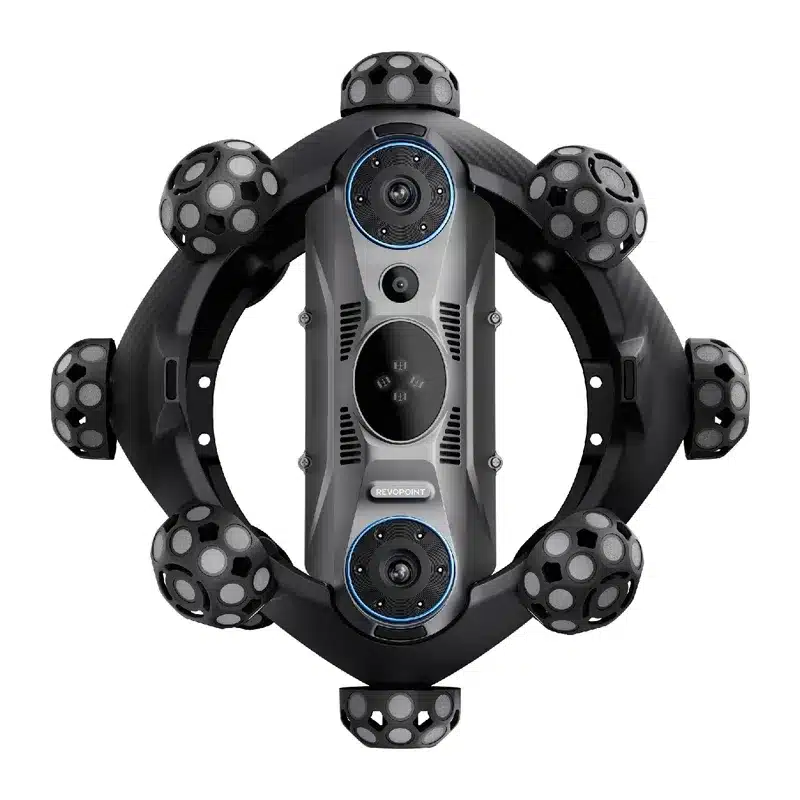

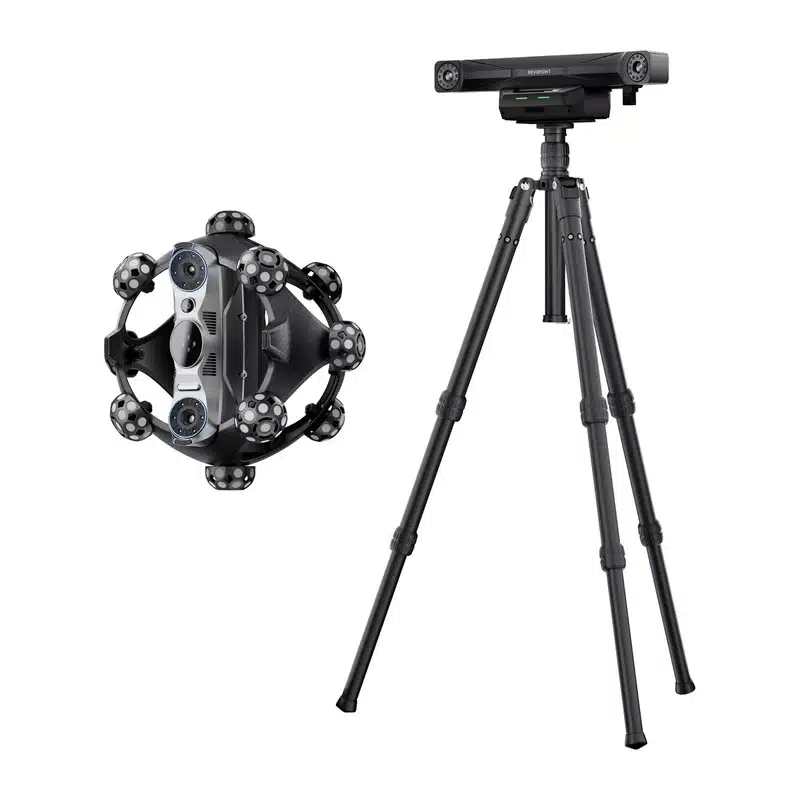

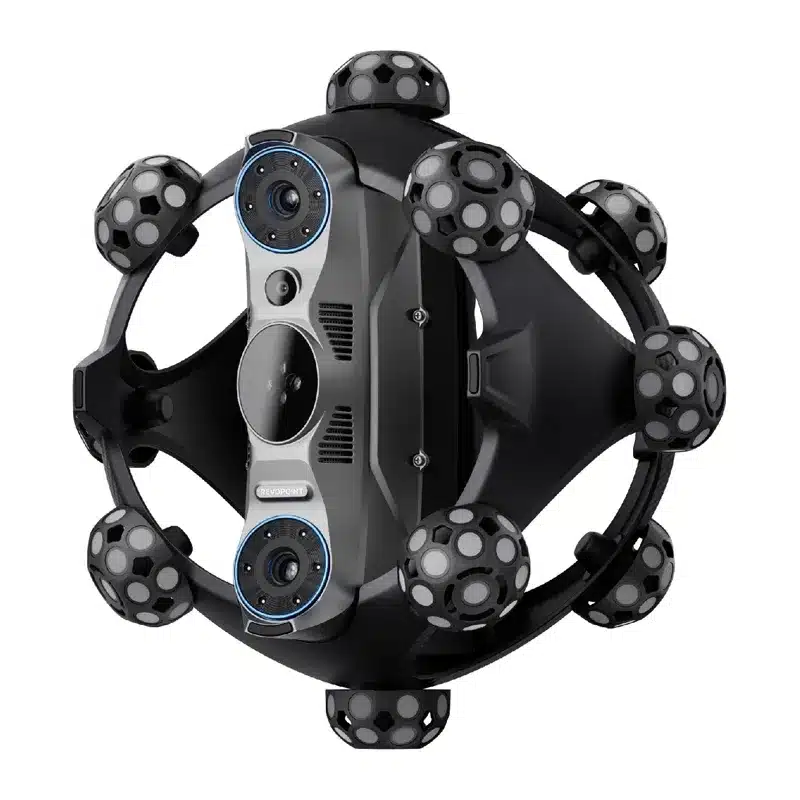

Οπτικός 3D σαρωτής Revopoint Trackit SR Standard
Δουλέψτε με ταχύτητα, αυξημένη ακρίβεια και άνεση, ανεξαρτήτως του τόπου των μετρήσεων. Ο Revopoint Trackit SR συνδυάζει εξαιρετική ακρίβεια σάρωσης με ασύρματη λειτουργία, και προηγμένη οπτική παρακολούθηση, προσφέροντας τρεις τρόπους σάρωσης, κάνοντάς τον ιδανικό για εύκολη προσαρμογή σε διάφορες εφαρμογές. Ο ελαφρύς σχεδιασμός του, με βάρος μόλις 1 kg, διευκολύνει τη μεταφορά του, ενώ η ικανότητά του να σαρώνει μικρές λεπτομέρειες έως και μεγάλα αντικείμενα τον καθιστά αναγκαίο για επαγγελματικά περιβάλλοντα εργασίας. Το πακέτο περιλαμβάνει επίσης τα λογισμικά Revo Measure και Revo Track, που απλοποιούν τις διαδικασίες μέτρησης και επεξεργασίας των δεδομένων.
Τρεις λειτουργίες σάρωσης για κάθε εργασία
Το Revopoint Trackit SR παρέχει τρεις ειδικές λειτουργίες, επιτρέποντας την επιλογή της κατάλληλης μεθόδου σάρωσης σύμφωνα με το προς σάρωση αντικείμενο. Η λειτουργία μεγάλης εμβέλειας αξιοποιεί 17 παράλληλες γραμμές λέιζερ, διευκολύνοντας την καταγραφή μεγαλύτερων εξαρτημάτων. Όταν απαιτείται λεπτομερής καταγραφή, ένα σύστημα με 30 διασταυρούμενες γραμμές λέιζερ παρέχει υψηλή πυκνότητα δεδομένων. Επίσης, μια μεμονωμένη γραμμή λέιζερ διευκολύνει την πρόσβαση σε δύσκολα σημεία, παρέχοντας μεγαλύτερη ευελιξία κατά τη δουλειά με απαιτητικά μοντέλα.
Υψηλή ακρίβεια και παρακολούθηση χωρίς δείκτες
Ένα καινοτόμο οπτικό σύστημα παρακολούθησης εξαλείφει την ανάγκη για δείκτες, διευκολύνοντας την προετοιμασία του μοντέλου για σάρωση και επιταχύνοντας τη διαδικασία. Ο σαρωτής έχει ογκομετρική ακρίβεια 0,02 + 0,04 mm × L (m), προσφέροντας εξαιρετικά ακριβή γεωμετρική αναπαράσταση ακόμη και για μεγάλα αντικείμενα. Ο σύντομος χρόνος θερμικής σταθεροποίησης, μόλις δύο λεπτά, επιτρέπει γρήγορη εκκίνηση της εργασίας σας χωρίς μεγάλες καθυστερήσεις. Αυτό καθιστά το Trackit SR ιδανικό για εφαρμογές που απαιτούν τόσο ακρίβεια μέτρησης όσο και υψηλή παραγωγικότητα.
Ασύρματη λειτουργία με μεγάλα αντικείμενα
Το Trackit SR έχει σχεδιαστεί για μέγιστη ελευθερία κίνησης. Η ασύρματη σάρωση αφαιρεί τους περιορισμούς των καλωδίων, ενώ η υποστήριξη για ασύρματους σταθμούς πολλαπλών θέσεων διευκολύνει τη γρήγορη ρύθμιση ενός σταθμού εργασίας για τη ψηφιοποίηση μεγάλων αντικειμένων. Αυτή η λύση σημαντικά απλοποιεί τη διαδικασία εργασίας σε σύνθετα έργα και διευκολύνει τις σαρώσεις σε ποικιλία τοποθεσιών. Το ελαφρύ βάρος της συσκευής —μόλις 1 kg— προσθέτει στην άνεση του χρήστη κατά τη διάρκεια παρατεταμένων μετρήσεων και εργασιών πεδίου.
Έτοιμο για χρήση υπό οποιεσδήποτε συνθήκες
Η διαδικασία βαθμονόμησης είναι βελτιστοποιημένη, έτσι ώστε η πλήρης ρύθμιση του συστήματος να διαρκεί λιγότερο από 20 λεπτά, επιτρέποντάς σας να προχωρήσετε γρήγορα στο στάδιο της σάρωσης. Η συσκευή ξεχωρίζει για την ικανότητά της να λειτουργεί σε εξωτερικούς χώρους με φωτισμό έως και 100.000 lux, διατηρώντας υψηλή ποιότητα συλλογής δεδομένων ακόμα και σε πολύ φωτεινά περιβάλλοντα. Επιπλέον, ο σαρωτής παράγει λεπτομερείς χάρτες υφής και αναπαράγει με ακρίβεια τα χρώματα, εξασφαλίζοντας ότι τα ψηφιακά μοντέλα διαθέτουν ακριβή γεωμετρία και φυσική εμφάνιση επιφάνειας. Σε συνδυασμό με τα λογισμικά Revo Measure και Revo Track, αποτελεί ένα ολοκληρωμένο εργαλείο για επαγγελματική σάρωση 3D και μετα-επεξεργασία.
Περιλαμβάνονται στο σετ
- σαρωτής
- tracker
- γυροσκόπιο δύο αξόνων με αυτόματη βαθμονόμηση
- τρίποδο
- προσαρμογέας γυροσκοπίου
- σύνδεσμος γρήγορης αποσύνδεσης
- πλάκα βαθμονόμησης
- ράβδος βαθμονόμησης
- τροφοδοτικό
- καλώδιο tracker (PC)
- καλώδιο σαρωτή (PC)
- καλώδιο σαρωτή (tracker-scanner)
- καλώδιο γυροσκοπικού συστήματος (tracker-gimbal)
- θήκη καλωδίων
- μαγνητικοί δείκτες x20
- δείκτες x200
- θήκη με ρόδες
- μπαταρίες σαρωτή x2
- φορτιστής μπαταριών σαρωτή
| Κατασκευαστής | Revopoint |
|---|---|
| Μοντέλο | Trackit SR Standard |
| Ακρίβεια ανά πλαίσιο | 0,02 mm |
| Μέγιστη απόσταση μεταξύ σημείων σύνδεσης | 0,05 mm |
| Μέγιστη ταχύτητα σάρωσης | 2.000.000 σημεία ανά δευτερόλεπτο |
| Πηγή φωτός | Λειτουργία ακριβείας: 30 μπλε γραμμές λέιζερ σε σχήμα σταυρού / Λειτουργία μεγάλης εμβέλειας: 17 μπλε παράλληλες γραμμές λέιζερ / Λειτουργία βαθιών οπών: 1 μπλε μεμονωμένη γραμμή λέιζερ |
| Απόσταση λειτουργίας | Διασταυρούμενες γραμμές λέιζερ: 200–400 mm / Παράλληλες γραμμές λέιζερ: 250–500 mm / Μονή γραμμή λέιζερ: 200–400 mm |
| Ενιαία περιοχή ανίχνευσης στην ελάχιστη απόσταση | 123 × 130 mm στα 200 mm |
| Ενιαία περιοχή ανίχνευσης στη μέγιστη απόσταση | 330 × 325 mm στα 500 mm |
| Έκδοση Wi-Fi | 6 |
| Βάρος | 1 kg |
| Διαστάσεις | 250 × 250 × 177 mm |
| Θερμοκρασία λειτουργίας | 0 ℃ – 30 ℃ |
| Υποστηριζόμενες μορφές αρχείων | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Υλικό | Πλαίσιο: ίνες άνθρακα / Περίβλημα: πολυανθρακικό |

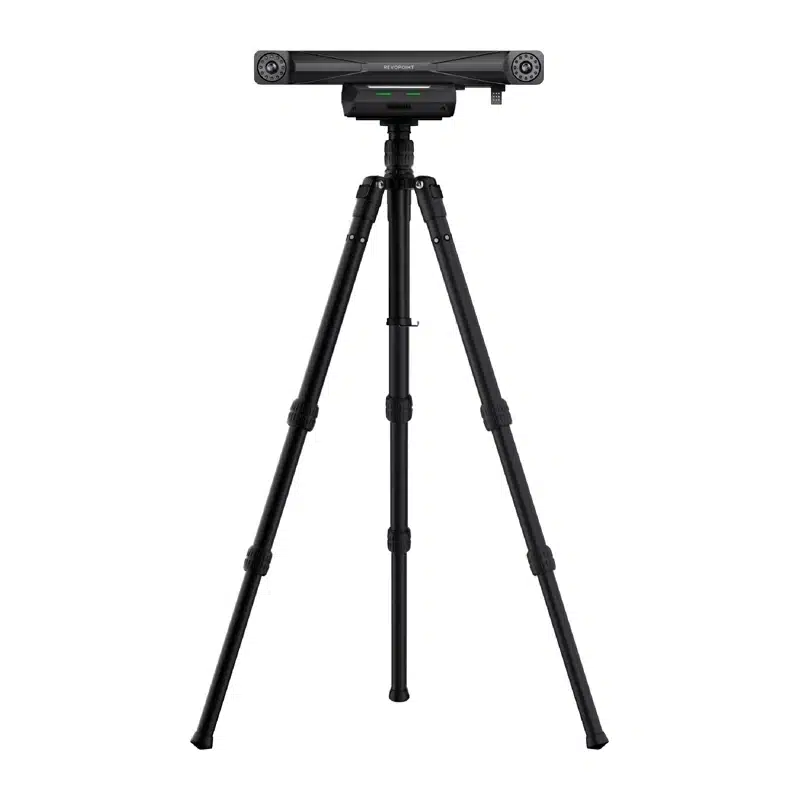

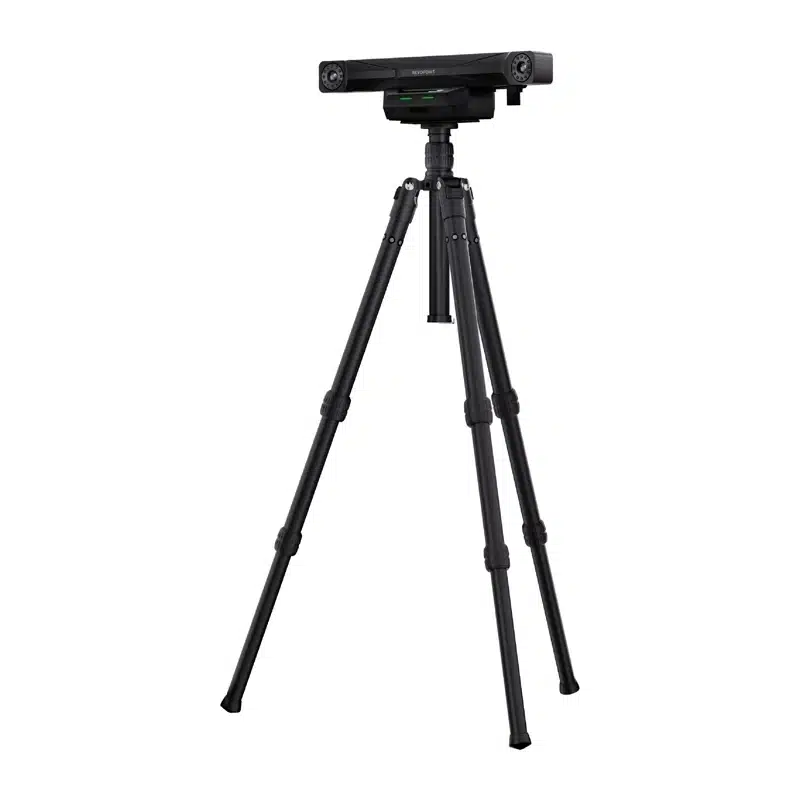

Σύστημα παρακολούθησης
| Συνιστώμενο μέγεθος αντικειμένων σάρωσης | 0,01 – 4 m |
|---|---|
| Ακρίβεια μέτρησης όγκου (σύστημα παρακολούθησης) | 0,02 mm + 0,04 mm × L (m) |
| Απόσταση λειτουργίας | 800 mm – 2.500 mm |
| Ελάχιστο μέγεθος πλαισίου παρακολούθησης | 587 × 569 mm στα 800 mm |
| Μέγιστο μέγεθος πλαισίου παρακολούθησης | 2.075 × 1.778 mm στα 2.500 mm |
| Όγκος παρακολούθησης | 3 m³ |
| Βάρος | 1,5 kg |
| Διαστάσεις | 441 × 111 × 103 mm |
| Ζώνη ανίχνευσης | NIR |
| Επαναβαθμονόμηση από τον χρήστη | Χειροκίνητη βαθμονόμηση |
| Υποστηριζόμενα εξαρτήματα | Πλάκα βαθμονόμησης, στύλος βαθμονόμησης, μπλοκ στήριξης, θήκη μπαταρίας |
