Περιγραφή προϊόντος

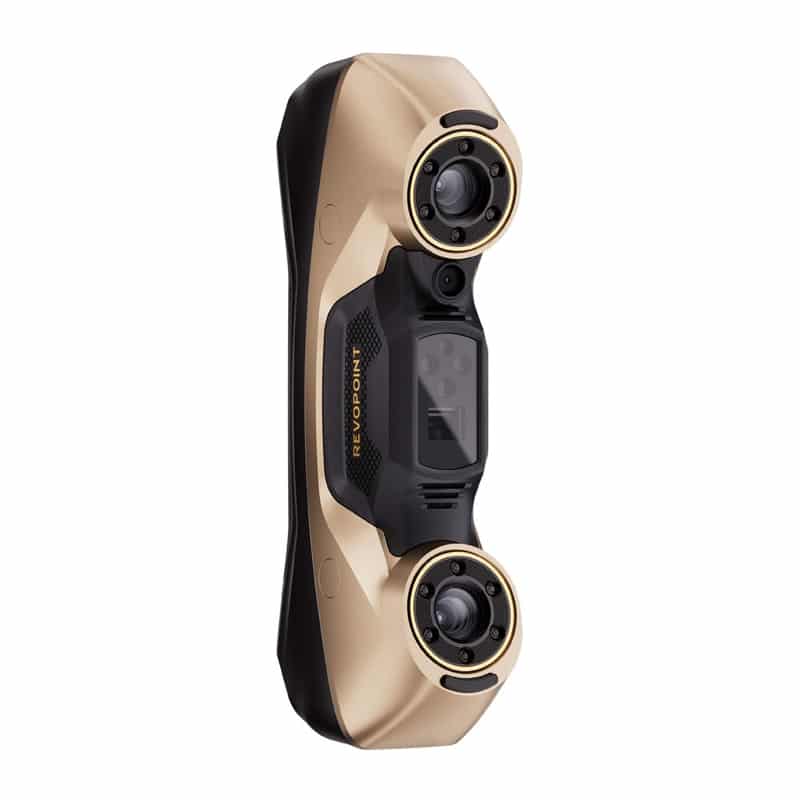

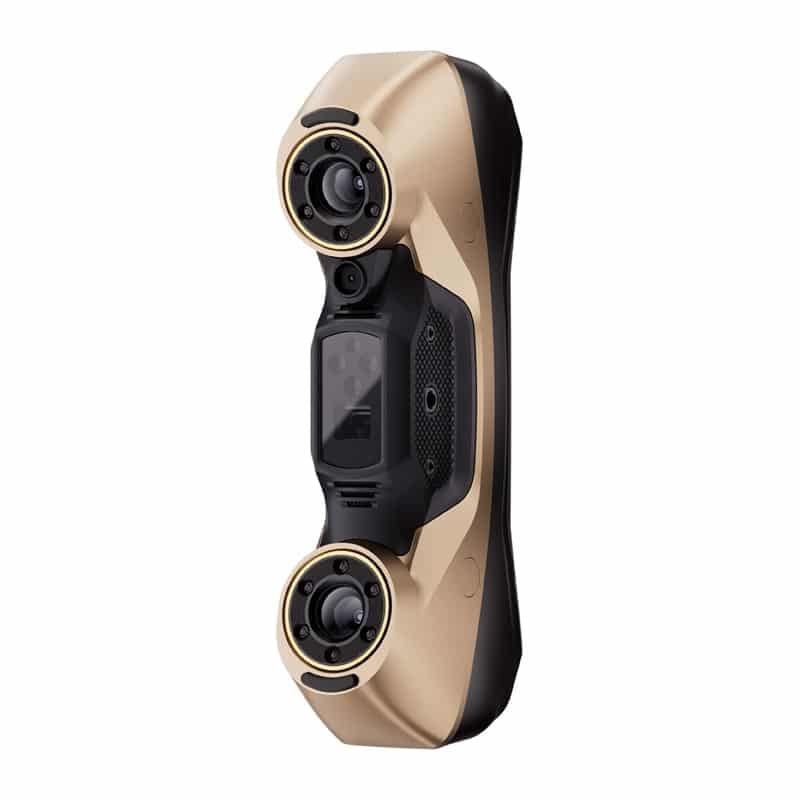

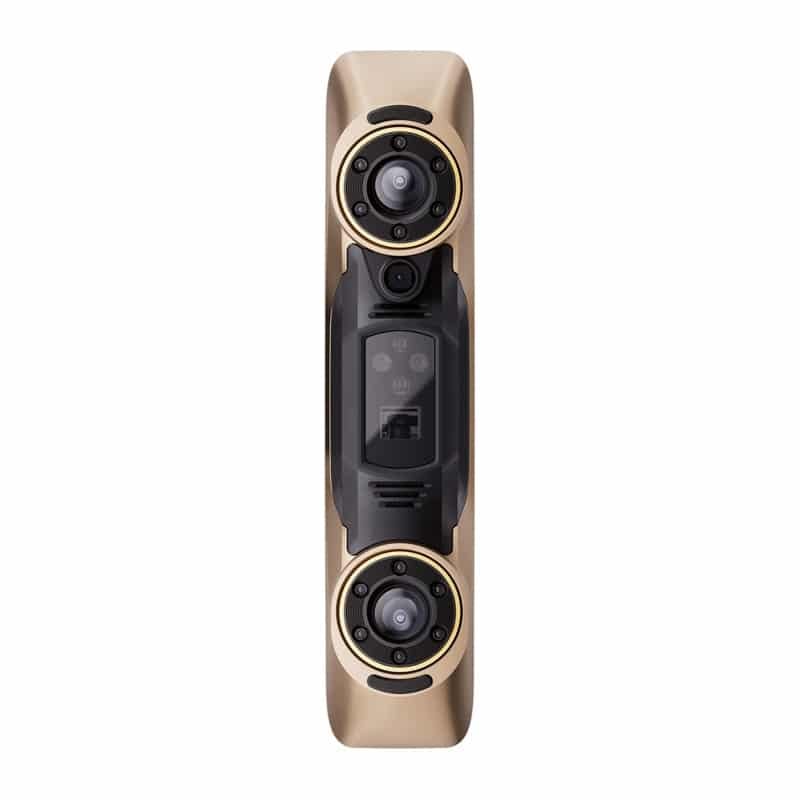

3D σαρωτής Revopoint MetroY Ultra – Έκδοση CMM
Ο Revopoint MetroY Ultra είναι ένας εξελιγμένος 3D σαρωτής βιομηχανικής ποιότητας, ο οποίος αξιοποιεί την τεχνολογία μπλε φωτός σε συνδυασμό με λέιζερ πολλαπλών γραμμών και δομημένο φως, προσφέροντας ακρίβεια έως 0,015 mm ανά καρέ. Η συσκευή λειτουργεί με ρυθμούς μέχρι 90 καρέ ανά δευτερόλεπτο και μπορεί να καταγράφει έως 3.000.000 σημεία ανά δευτερόλεπτο, επιτυγχάνοντας ταχεία και εξαιρετικά ακριβή χαρτογράφηση αντικειμένων. Με τη δυνατότητα σύνδεσης Wi-Fi 6, η μεταφορά δεδομένων σε πραγματικό χρόνο γίνεται εύκολα, ενώ η υποστήριξη από τα λογισμικά Revo Metro και Revo Measure εξασφαλίζει μια ολοκληρωμένη ροή εργασίας — από τη σάρωση μέχρι τις προηγμένες μετρήσεις. Η έκδοση CMM ενισχύει τις δυνατότητες της συσκευής με λειτουργίες επαλήθευσης ακρίβειας και μετρολογικών μετρήσεων, κάνοντάς την ιδανική για επαγγελματικό έλεγχο ποιότητας.
Ακρίβεια μέτρησης βιομηχανικού επιπέδου
Ο σαρωτής παρέχει ακρίβεια ανά καρέ έως 0,015 mm και ογκομετρική ακρίβεια 0,015 mm + 0,04 mm × L (m), εξασφαλίζοντας σταθερά και αξιόπιστα αποτελέσματα μέτρησης. Στην έκδοση CMM, η γρήγορη επαλήθευση της ακρίβειας είναι εφικτή απευθείας στον σταθμό εργασίας μέσω μίας πλάκας σφαιρών μετρολογικού επιπέδου. Μια λειτουργία με ένα κλικ επιτρέπει την άμεση επιβεβαίωση των αποστάσεων μεταξύ των κέντρων των σφαιρών και τη σύγκριση με αναφορές, διευκολύνοντας την άμεση εκτίμηση της ακρίβειας σάρωσης.
Γρήγορη και ευέλικτη σάρωση σε όλες τις συνθήκες
Το MetroY Ultra προσφέρει σάρωση με ταχύτητες έως 90 FPS και καταγράφει μέχρι 3.000.000 σημεία ανά δευτερόλεπτο, επιταχύνοντας την εργασία ακόμα και με πιο περίπλοκα εξαρτήματα. Η συσκευή μπορεί να λειτουργήσει σε φωτισμό έως 100.000 lux, καθιστώντας την κατάλληλη και για βιομηχανικά περιβάλλοντα. Η υποστήριξη αντικειμένων από περίπου 50 mm έως 1.000 mm διευκολύνει τη χρήση του σαρωτή τόσο για μικρές λεπτομέρειες όσο και για μεγαλύτερα εξαρτήματα.
5 τρόποι σάρωσης προσαρμοσμένοι στην εργασία
Η συσκευή προσφέρει πέντε τρόπους σάρωσης χρησιμοποιώντας μπλε φως, επιτρέποντάς σας να επιλέξετε την ιδανική μέθοδο για την εργασία σας. Η λειτουργία υψηλής ταχύτητας με 34 διασταυρούμενες γραμμές επιτρέπει τη γρήγορη καταγραφή δεδομένων, η λειτουργία λεπτομερειών με 15 παράλληλες γραμμές εξασφαλίζει αυξημένη λεπτομέρεια και η μονής γραμμής λειτουργία βοηθά στη χαρτογράφηση βαθιών οπών. Επιπλέον, το δομημένο φως πλήρους πεδίου είναι ιδανικό για μεγαλύτερες επιφάνειες, ενώ η αυτόματη περιστροφή επιτρέπει την εύκολη σάρωση μικρότερων εξαρτημάτων.
Προηγμένες μετρήσεις και ανάλυση δεδομένων
Η έκδοση CMM χρησιμοποιεί το λογισμικό Revo Measure με αλγόριθμους πιστοποιημένους από το PTB, διασφαλίζοντας συμμόρφωση με τα διεθνή πρότυπα μετρολογίας. Μετά την επαλήθευση της ακρίβειας, μπορείτε να προχωρήσετε απρόσκοπτα στη σάρωση εξαρτημάτων και στην εισαγωγή δεδομένων σε περιβάλλον μέτρησης, όπου μπορείτε να εκτελείτε λεπτομερείς αναλύσεις, μετρήσεις και να δημιουργείτε αναφορές. Η διαισθητική διεπαφή και η οπτικοποίηση των δεδομένων διευκολύνουν την εργασία και μειώνουν τον χρόνο για την απόκτηση αποτελεσμάτων.
Ασύρματη λειτουργία
Με την τεχνολογία Wi-Fi 6 και τις δυνατότητες ασύρματης σάρωσης, οι χρήστες μπορούν να εργάζονται χωρίς τους περιορισμούς των καλωδίων. Η λειτουργία προβολής εικόνας επιτρέπει την παρακολούθηση της προόδου σάρωσης σε πολλές συσκευές ταυτόχρονα, ενισχύοντας τον έλεγχο της διαδικασίας και διευκολύνοντας τη συνεργασία της ομάδας. Αυτή η λύση λειτουργεί άψογα σε γραφεία σχεδιασμού καθώς και σε παραγωγικά περιβάλλοντα.
Ευρύ φάσμα εφαρμογών στη βιομηχανία και τη μηχανική
Η έκδοση MetroY Ultra CMM χρησιμοποιείται όπου η ακρίβεια και η επαλήθευση των αποτελεσμάτων έχουν μεγάλη σημασία — από την αντίστροφη μηχανική και την ταχεία δημιουργία πρωτοτύπων μέχρι τον λεπτομερή έλεγχο ποιότητας. Η δυνατότητα σύγκρισης των αποτελεσμάτων με δεδομένα αναφοράς και η δημιουργία αναφορών καθιστούν τη συσκευή ένα ολοκληρωμένο εργαλείο για τρισδιάστατες μετρήσεις.
Περιλαμβάνονται
- Σαρωτής
- Τρίποδο
- Καλώδιο USB Type-C προς Type-C
- Τροφοδοτικό
- Δείγμα μοντέλου
- Δείκτες 6 mm (500 τεμ.)
- Περιστρεφόμενος πίνακας δύο αξόνων
- Θήκη μεταφοράς
- Πλάκα βαθμονόμησης
- Κιτ για κινητά (4ης γενιάς)
- Πλάκα βαθμονόμησης με σφαίρες
- Λογισμικό Revo Measure (άδεια χρήσης 1 έτους)
| Κατασκευαστής | Revopoint |
|---|---|
| Μοντέλο | MetroY Ultra |
| Ακρίβεια μεμονωμένου καρέ | έως 0,01 mm |
| Ακρίβεια ανά καρέ | έως 0,015 mm |
| Ογκομετρική ακρίβεια | 0,015 mm + 0,04 mm × L (m), όπου L είναι το μήκος του αντικειμένου |
| Απόσταση μεταξύ σημείων | έως 0,05 mm |
| Απόσταση εργασίας | 200–400 mm |
| Περιοχή σάρωσης ανά καρέ σε ελάχιστη απόσταση | 152 × 138 mm στα 200 mm |
| Περιοχή σάρωσης ενός καρέ στη μέγιστη απόσταση | 332 × 276 mm στα 400 mm |
| Ελάχιστος όγκος σάρωσης | 10 × 10 × 10 mm |
| Μέγιστος όγκος σάρωσης | 2 × 2 × 2 m |
| Ταχύτητα σάρωσης | GPU NVIDIA: έως 90 fps CPU: έως 60 fps |
| Ρυθμός καταγραφής σημείων | Σάρωση πολλαπλών γραμμών: 3.000.000 σημεία/δευτ. Σάρωση δομημένου φωτός: 7.000.000 σημεία/δευτ. |
| Ανάλυση κάμερας RGB | 2 MP |
| Επεξεργαστής | 4-πύρηνος ARM, 2,0 GHz |
| Σάρωση σε εξωτερικούς χώρους | Ναι (η λειτουργία λέιζερ πολλαπλών γραμμών επιτρέπει τη λειτουργία σε συνθήκες φωτισμού έως 100.000 lux) |
| Πηγή φωτός 3D | 34 μπλε διασταυρούμενες γραμμές 15 μπλε παράλληλες γραμμές 1 μπλε γραμμή για βαθιές οπές Μπλε δομημένο φως πλήρους πεδίου 62 γραμμών |
| Φωτισμός | 12 μπλε LED |
| Βάρος σαρωτή | 450 g |
| Διαστάσεις (Μ × Π × Υ) | 211 × 94 × 47 mm |
