Περιγραφή προϊόντος

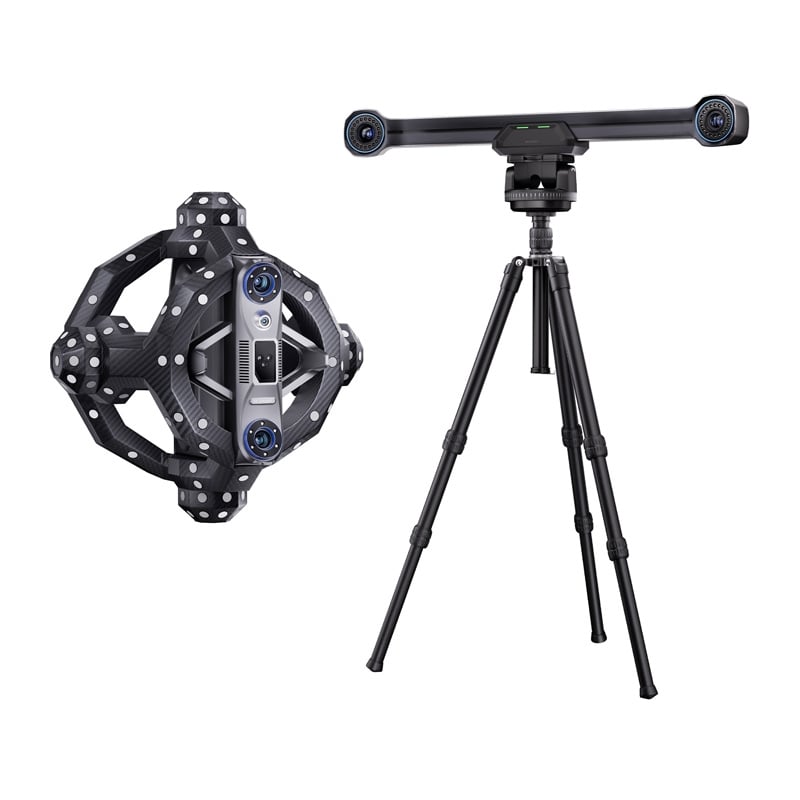

Οπτικός σαρωτής Revopoint Trackit 3D
Μετραίνοντας με ακρίβεια, προσφέροντας πλήρη κινητικότητα και έξυπνη παρακολούθηση αντικειμένων σε πραγματικό χρόνο – ο Revopoint Trackit είναι ένα ολοκληρωμένο σύστημα τρισδιάστατης σάρωσης. Συνδυάζει έναν οπτικό σαρωτή με ακρίβεια 0,02 mm και έναν προηγμένο ανιχνευτή παρακολούθησης χώρου. Ιδανικό για μηχανικούς, σχεδιαστές CAD, ποιοτικούς ελεγκτές και βιομηχανικές εταιρείες. Το Trackit παρέχει γρήγορη, σταθερή και επαναλαμβανόμενη σάρωση για μικρές έως μεγάλες κατασκευές – χωρίς την ανάγκη για δείκτες. Ένα ενσωματωμένο σύστημα αυτόματης βαθμονόμησης, έξυπνα gimbals και το ειδικό λογισμικό Revo Trackit εξασφαλίζουν υψηλή ακρίβεια και ευκολία σε διαφορετικά περιβάλλοντα μετρήσεων.
Ακρίβεια χωρίς συμβιβασμούς

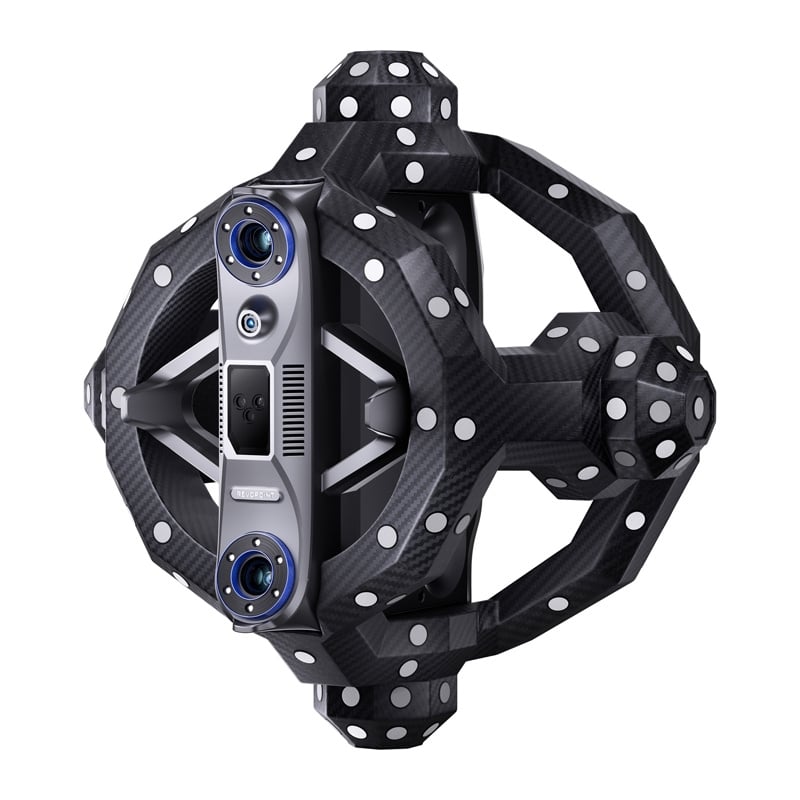

Ο Revopoint Trackit προσφέρει μέτρηση με ακρίβεια 0,02 mm και απόσταση σημείου έως 0,05 mm, επιτρέποντας τη χαρτογράφηση ακόμη και των πιο λεπτών λεπτομερειών της επιφάνειας. Ένα σετ καμερών βάθους υποστηριζόμενες από μπλε λέιζερ (30 γραμμές και 1 μοναδική γραμμή) εξασφαλίζει υψηλή ακρίβεια και σταθερότητα. Τα δεδομένα που συλλέγονται μπορούν να εξαχθούν σε δημοφιλείς μορφές όπως PLY, OBJ, STL, ASC, 3MF, GLTF ή FBX για περαιτέρω χρήση σε λογισμικό σχεδιασμού και μηχανικής.
Ταχύτητα και ομαλή λειτουργία

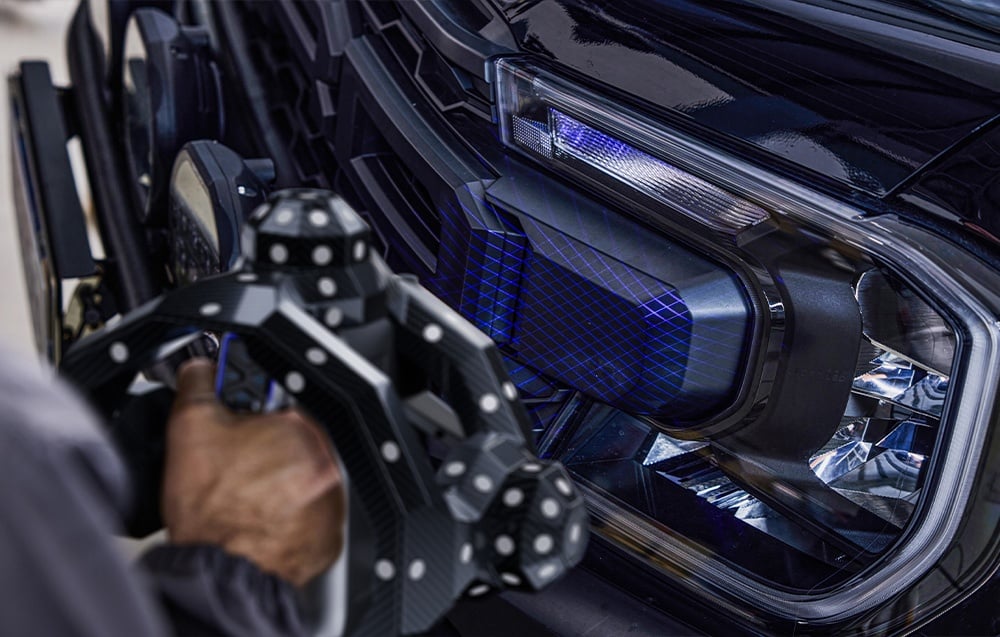

Το σύστημα επιτυγχάνει ταχύτητες σάρωσης έως και 1.500.000 σημεία ανά δευτερόλεπτο, επιτρέποντας την αποτελεσματική ψηφιοποίηση του αντικειμένου. Χάρη στην έξυπνη παρακολούθηση της κίνησης του σαρωτή στο χώρο, μπορείτε να εργάζεστε ομαλά – χωρίς δείκτες και χωρίς την ανάγκη να διατηρείτε μια απόλυτα σταθερή θέση. Η λειτουργία Track Scan καταγράφει την θέση και την γωνία του σαρωτή σε πραγματικό χρόνο, εξασφαλίζοντας την ακριβή συγχώνευση των νέφους σημείων ακόμα και κατά τη διάρκεια δυναμικών κινήσεων.
Αυτόματη βαθμονόμηση

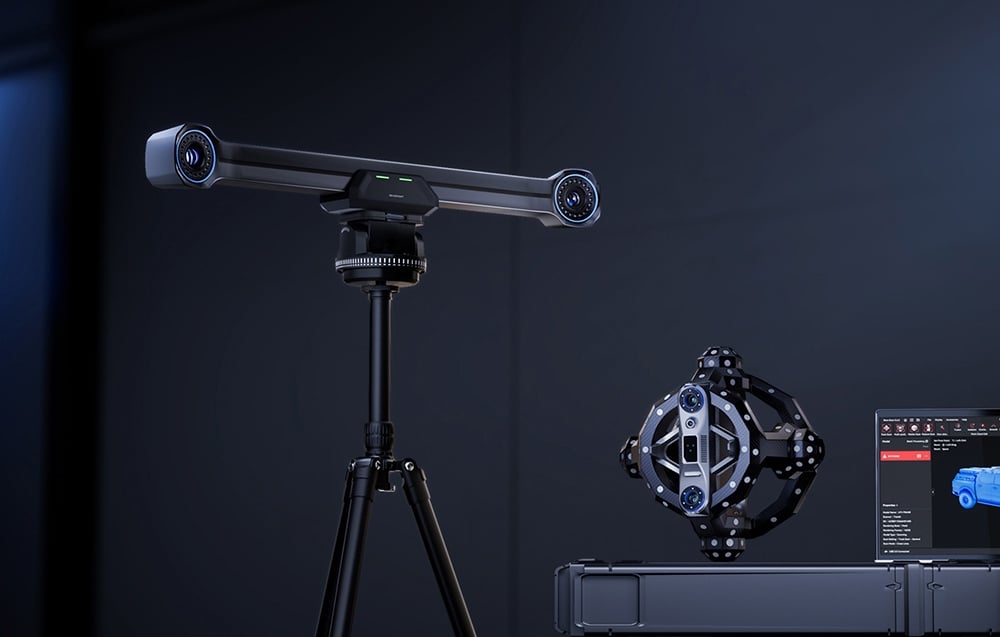

Ο οπτικός τρισδιάστατος σαρωτής Revopoint Trackit απλοποιεί τη διαδικασία ρύθμισης, χρησιμοποιώντας δύο αρθρωτούς τροχούς με αυτόματη βαθμονόμηση (Διπλό Σύστημα Gimbal). Ο Tracker και ο σαρωτής προσαρμόζουν αυτόματα τη θέση τους ο ένας σε σχέση με τον άλλο, εξασφαλίζοντας συνεπή γεωμετρία του συστήματος μέτρησης. Η διαδικασία βαθμονόμησης μπορεί να ξεκινήσει απευθείας στο λογισμικό – το σύστημα αναγνωρίζει αυτόματα τις αρθρωτές βαθμονομήσεις και συγχρονίζει τις παραμέτρους της κάμερας.
Έτοιμο να εργαστεί σε κάθε κατάσταση

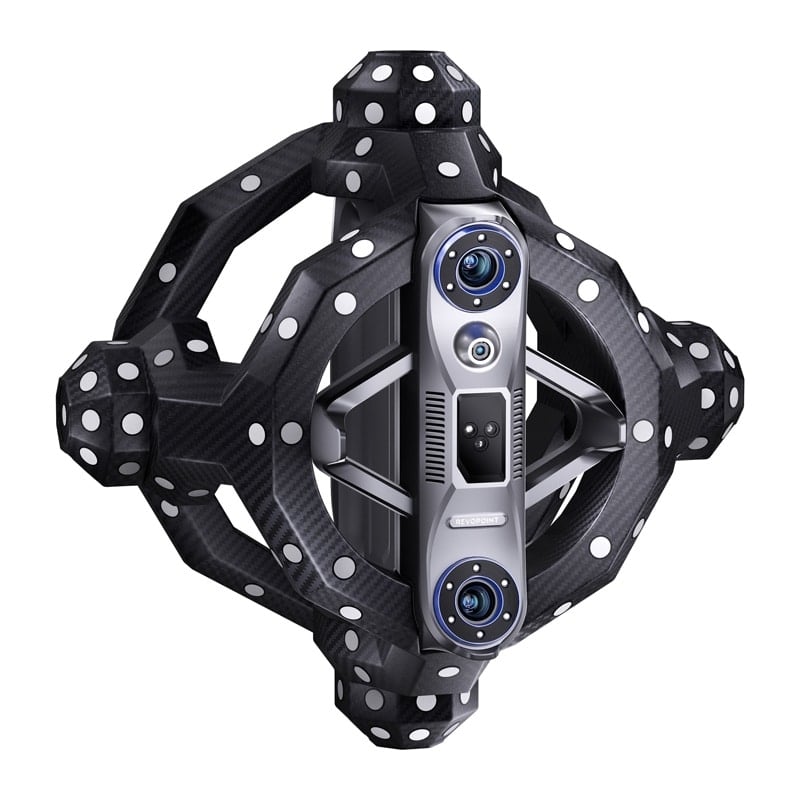

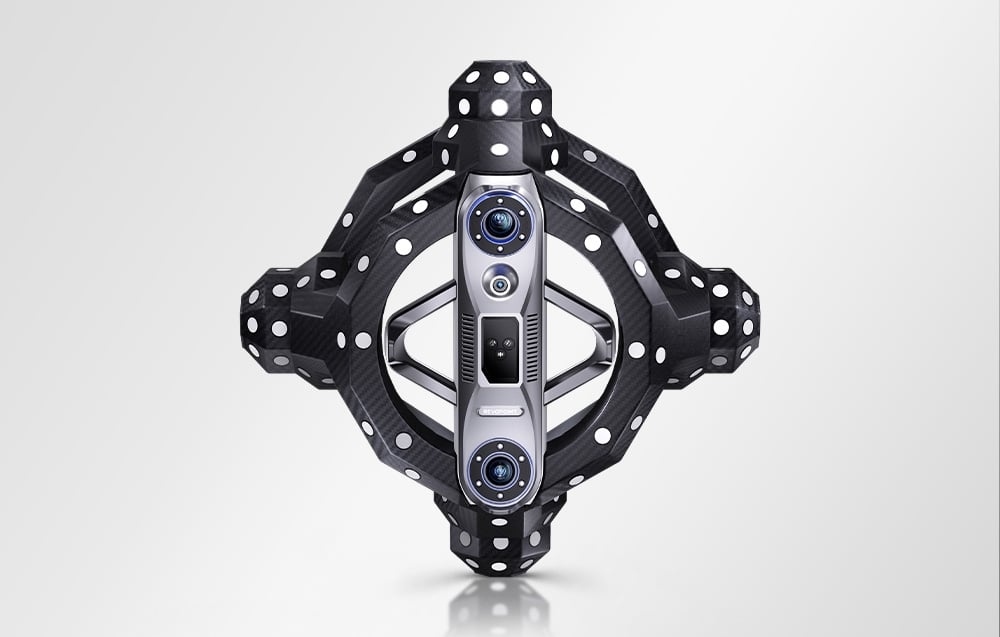

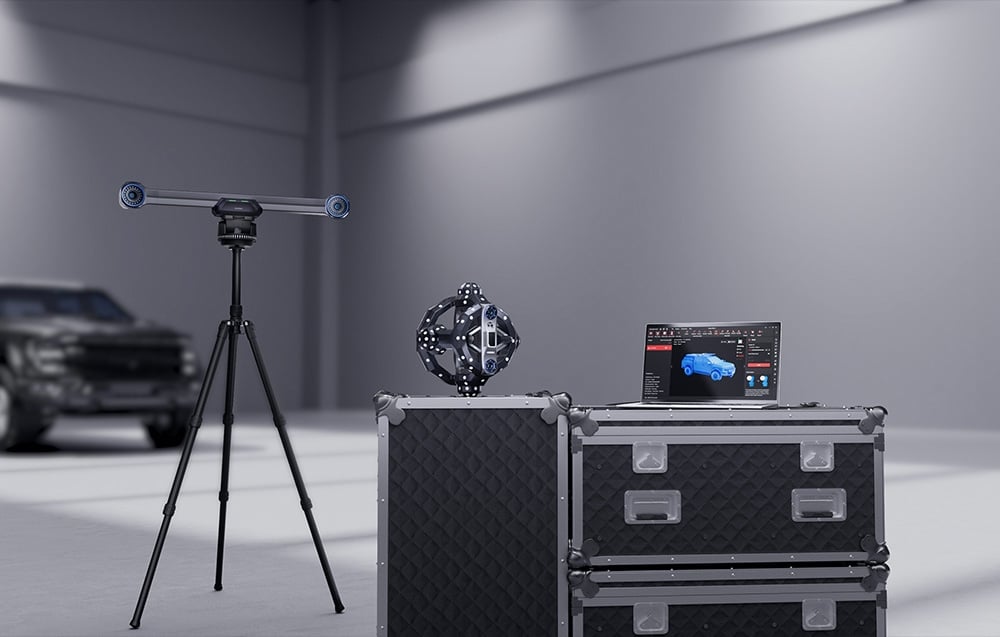

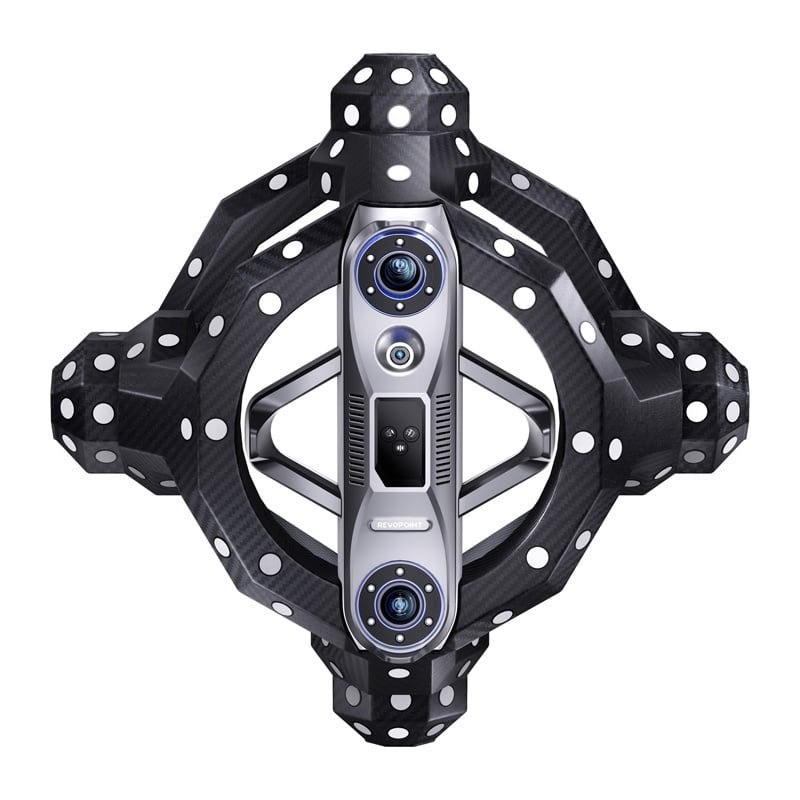

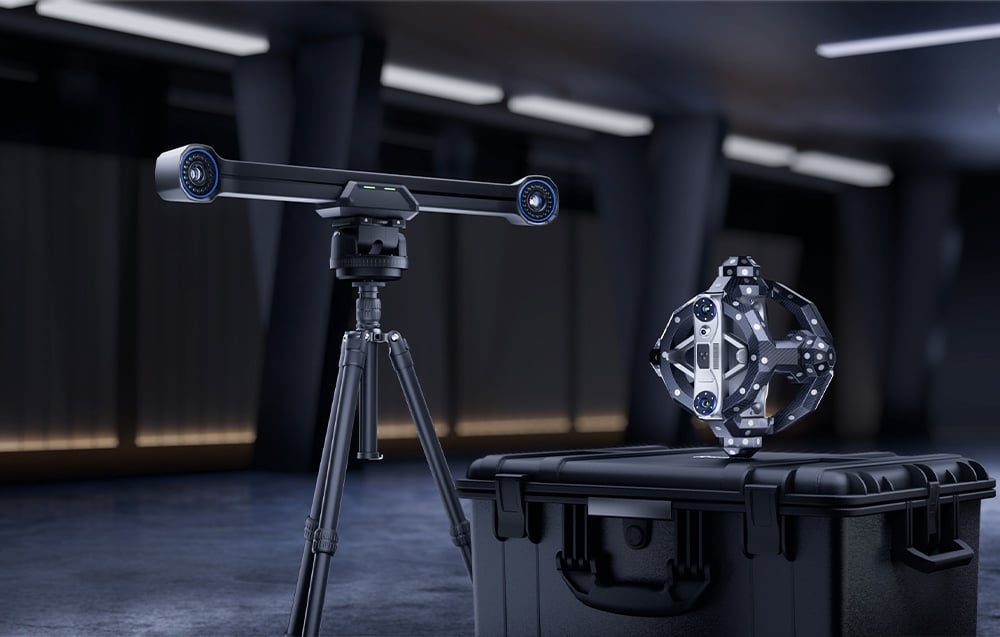

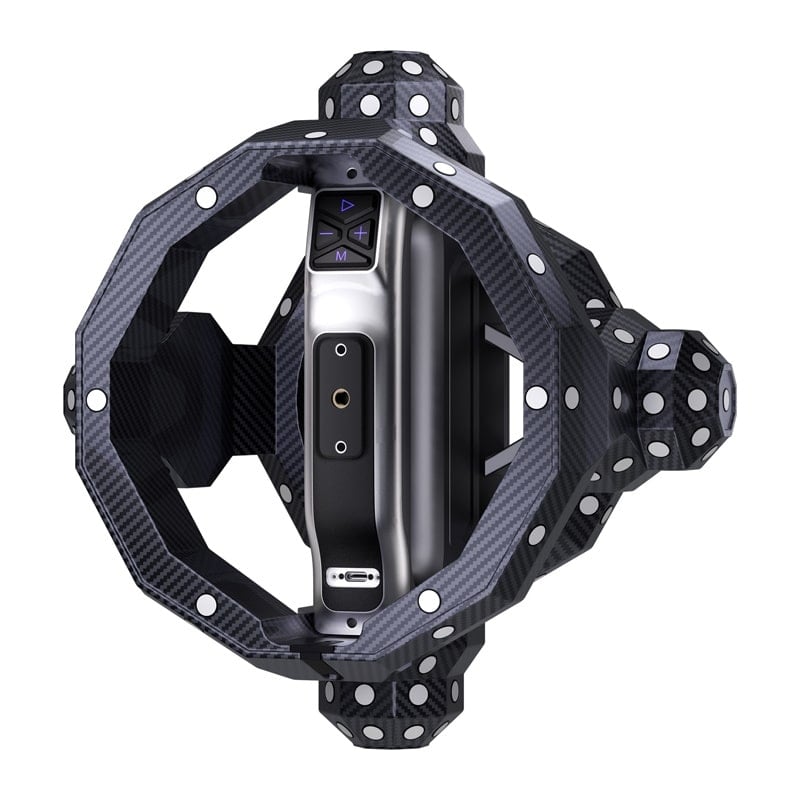

Ο σαρωτής και ο ιχνηλάτης είναι κατασκευασμένοι από ελαφριά αλλά ανθεκτικά υλικά – το πλαίσιο από ανθρακονήματα και το πολυκαρβονικό περίβλημα παρέχουν αντοχή σε μηχανικές βλάβες και μακροχρόνια χρήση. Οι συσκευές ζυγίζουν 1,2 kg και 1,8 kg αντίστοιχα, λειτουργούν σε θερμοκρασίες από 0 έως 40°C και μπορούν εύκολα να τοποθετηθούν στα παρέχοντα τρίποδα. Θα τα μεταφέρετε όλα σε ειδικές θήκες μεταφοράς με ρόδες, ώστε το σύνολο να παραμένει πλήρως κινητό και έτοιμο για χρήση τόσο στο εργαστήριο μετρολογίας όσο και σε βιομηχανικό περιβάλλον ή εργαστήριο.
Ευέλικτες λειτουργίες σάρωσης
Ο Revopoint Trackit προσφέρει διάφορους τρόπους λειτουργίας για να ταιριάζει σε διαφορετικά σενάρια μετρήσεων. Στη λειτουργία σάρωσης τροχιάς, η σάρωση πραγματοποιείται σε πραγματικό χρόνο χωρίς δείκτες, ιδανική για αντικείμενα μικρού έως μεσαίου μεγέθους. Η σάρωση πολλαπλών θέσεων επιτρέπει τη διαίρεση μεγάλων μοντέλων, όπως μέρη σώματος ή μηχανών, σε τμήματα και την αυτόματη συγχώνευση τους σε ένα ενιαίο νέφος σημείων. Για δύσκολες επιφάνειες, υπάρχει διαθέσιμη η λειτουργία σάρωσης με δείκτη, η οποία χρησιμοποιεί μαγνητικούς ή αυτοκόλλητους δείκτες για να αυξήσει τη σταθερότητα της ανάγνωσης. Ανεξαρτήτως της επιλεγμένης λειτουργίας, τα τελικά μοντέλα μπορούν να αποθηκευτούν σε δημοφιλείς μορφές PLY, OBJ, STL, ASC, 3MF, GLTF ή FBX για χρήση σε προγράμματα CAD, CAM και 3D.
Προηγμένο λογισμικό Revo Trackit

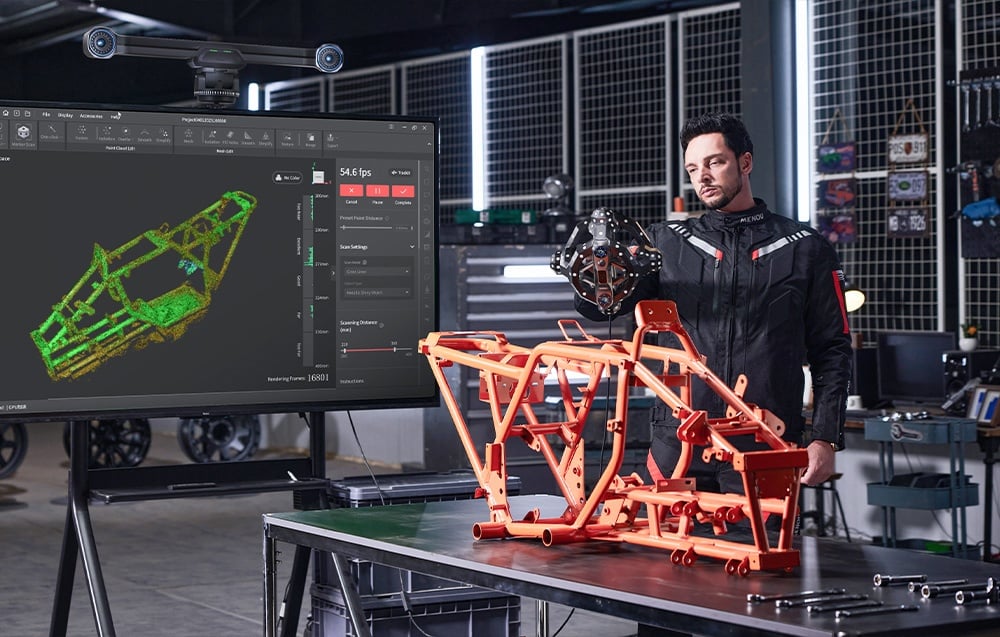

Η εφαρμογή Revo Trackit είναι το κέντρο για τη διαχείριση της διαδικασίας σάρωσης. Επιτρέπει την αυτόματη προσαρμογή της έκθεσης της κάμερας βάθους και την προβολή σε πραγματικό χρόνο της απόστασης και της ποιότητας των συλλεχθέντων σημείων. Σας επιτρέπει επίσης να διακόψετε τη σάρωση, να παρακολουθήσετε την πρόοδο της και να συνεχίσετε την εργασία ανά πάσα στιγμή. Το σύστημα συγχωνεύει αυτόματα τα νέφη σημείων και δημιουργεί ένα πλέγμα μοντέλου, επιταχύνοντας την προετοιμασία του τελικού αρχείου. Μόλις ολοκληρωθεί η σάρωση, μπορείτε εύκολα να δημιουργήσετε ένα τρισδιάστατο μοντέλο, να εκτελέσετε βασική επεξεργασία πλέγματος και να εξάγετε τα δεδομένα στη μορφή της επιλογής σας.
Επαγγελματικές εφαρμογές

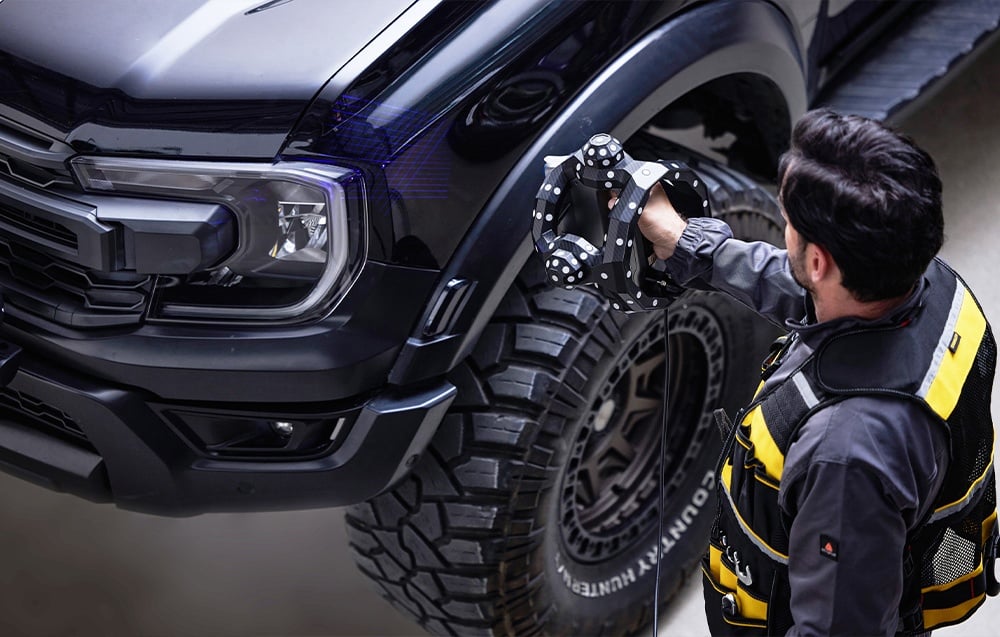

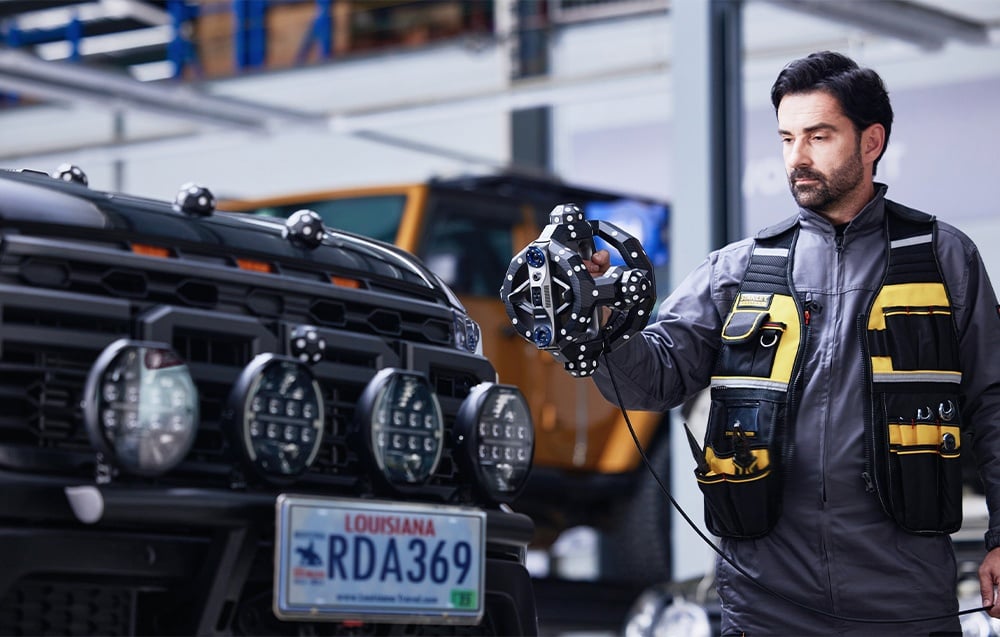

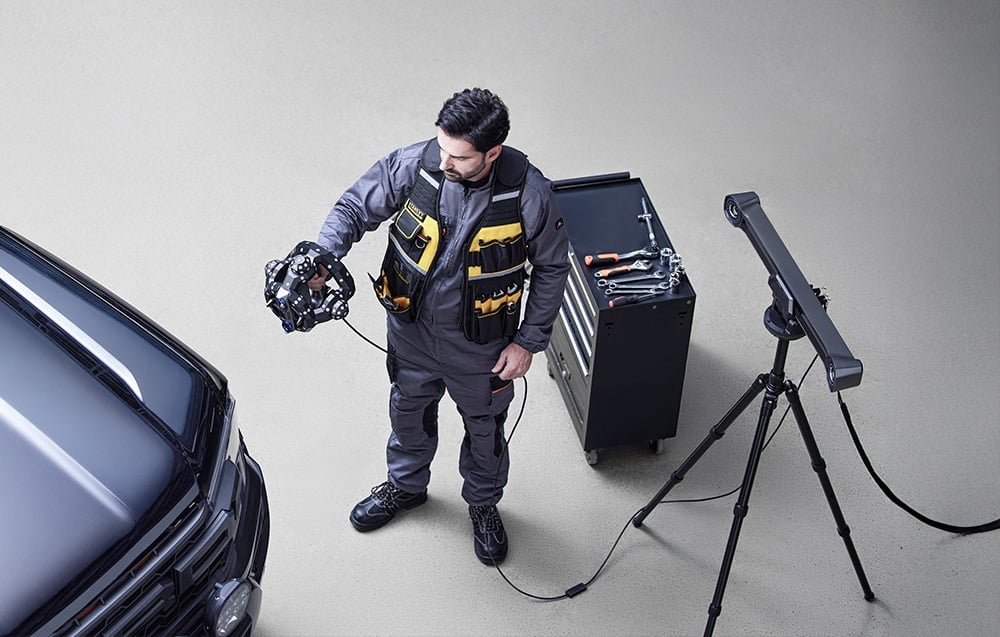

Ο Revopoint Trackit έχει σχεδιαστεί για μηχανολογικές, βιομηχανικές και σχεδιαστικές εφαρμογές. Το σύστημα είναι ιδανικό για ποιοτικό έλεγχο και μετρολογία, επιτρέποντας την ακριβή ανάλυση της γεωμετρίας και τη χαρτογράφηση των σχημάτων των εξαρτημάτων. Αποτελεί επίσης πολύτιμο εργαλείο στην αντίστροφη μηχανική, επιτρέποντας την ψηφιοποίηση εξαρτημάτων χωρίς τεχνική τεκμηρίωση. Ανοίγει πολλές δυνατότητες στην κατασκευή πρωτοτύπων και στο σχεδιασμό CAD, διευκολύνοντας τη μετάβαση πραγματικών αντικειμένων σε ψηφιακό περιβάλλον. Με υποστήριξη για αντικείμενα μεγέθους από 10 mm έως 6 m, ο Revopoint Trackit χρησιμοποιείται στη βιομηχανία καθώς και στην τεχνική εκπαίδευση ή την επιστημονική έρευνα, προσφέροντας υψηλή ακρίβεια και ευέλικτη λειτουργία.
Εξοπλισμός έτοιμος για περισσότερα
Για να εκμεταλλευθείτε πλήρως τις δυνατότητες του Revopoint Trackit, συνιστάται η διαμόρφωση με Windows 10 ή 11 (64-bit), επεξεργαστή Intel Core i9 12ης γενιάς ή νεότερο, 64 GB μνήμης RAM και κάρτα γραφικών NVIDIA RTX 4060 με 8 GB VRAM ή μεγαλύτερη. Η συσκευή λειτουργεί αποκλειστικά με αρχιτεκτονική x86_64 και απαιτεί σύνδεση μέσω USB 3.0 ή νεότερης έκδοσης, ώστε να διασφαλίζεται επαρκής σταθερότητα και ομαλή επεξεργασία κατά τη σάρωση.
Περιλαμβάνονται: Η συσκευή περιλαμβάνει: 1:
- Tracker
- Ανιχνευτής
- Gimbal για αυτόματη βαθμονόμηση του ιχνηλάτη (διπλός άξονας)
- Gimbal για αυτόματη βαθμονόμηση του σαρωτή (διπλός άξονας)
- Τρίποδο για τον ανιχνευτή
- Τρίποδο για σαρωτή
- Τρίποδο για πίνακα βαθμονόμησης
- Προσαρμογέας σαρωτή
- Πίνακας βαθμονόμησης
- Πόλος βαθμονόμησης
- Τροφοδοτικό
- Καλώδιο PC
- Καλώδιο σαρωτή
- Καλώδιο αρθρωτού τροχού σαρωτή
- Καλώδιο τροχαλίας ιχνηλάτη
- Δεματικά καλωδίων
- Μαγνητικοί δείκτες
- Μπλοκ αγκύρωσης (μαγνητικό)
- Στρώμα τοποθέτησης
- Στικάκι μνήμης USB
- Θήκη μεταφοράς για τον ιχνηλάτη (με ρόδες)
- Θήκη μεταφοράς για τον σαρωτή (με ρόδες)
- Οδηγός γρήγορης εκκίνησης, πιστοποιητικό και κάρτα εγγύησης
