Περιγραφή προϊόντος

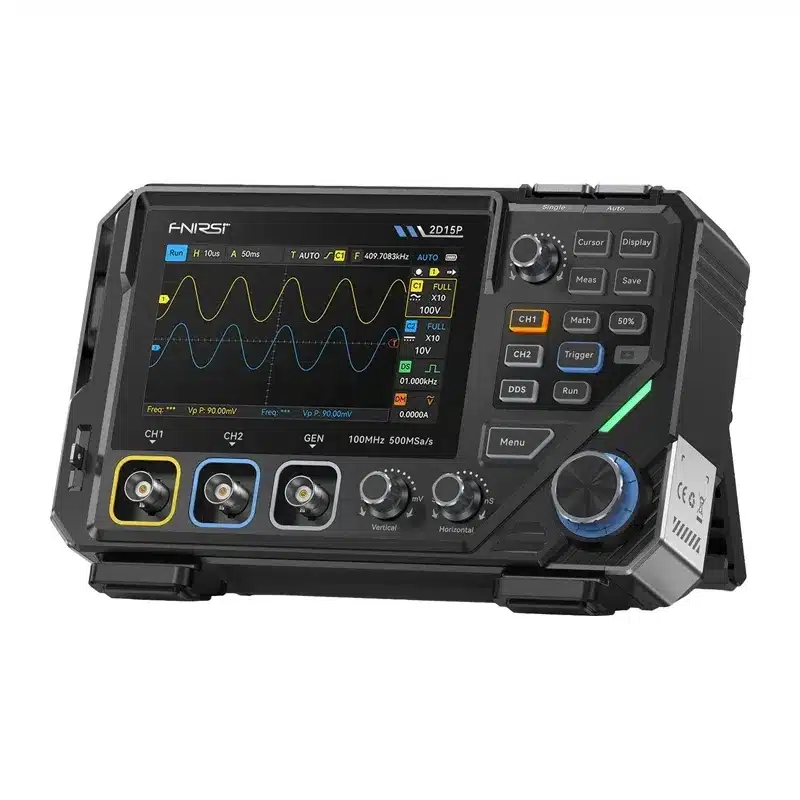

Παλμογράφος FNIRSI 2D15P

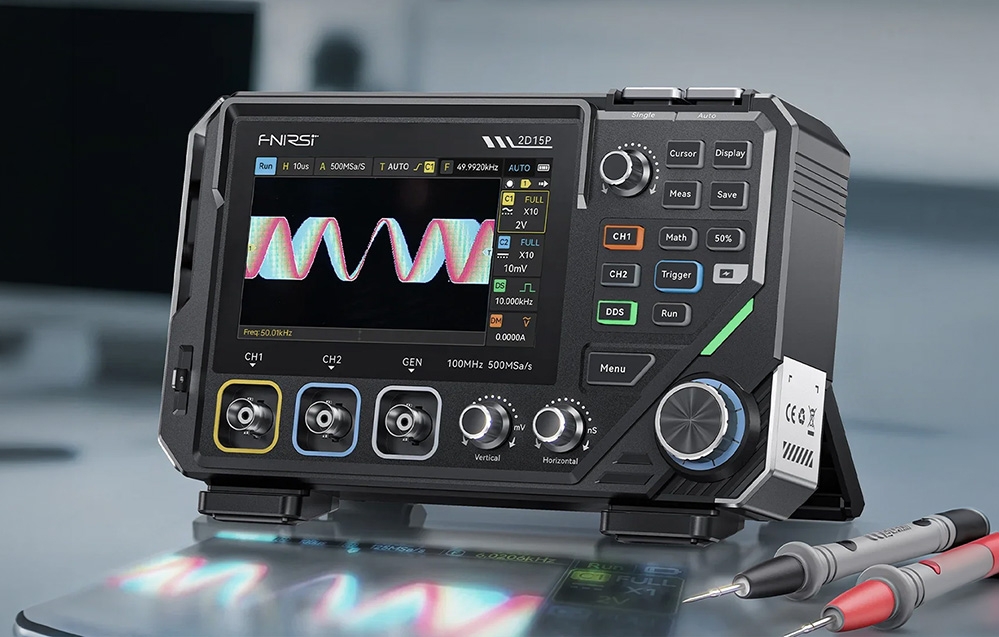

Ανακαλύψτε τον FNIRSI 2D15P, ένα πολυλειτουργικό εργαλείο που συνδυάζει έναν παλμογράφο δύο καναλιών, ένα πολύμετρο True RMS και μια γεννήτρια σημάτων. Ιδανικός για εργασίες συντήρησης, πειραματισμούς και σχεδίαση, προσφέρει ακριβείς μετρήσεις και εύκολη ανάλυση σημάτων. Η διαισθητική οθόνη αφής και η γρήγορη επεξεργασία δεδομένων διασφαλίζουν ομαλή λειτουργία σε κάθε δοκιμή. Το ελαφρύ και φορητό σχέδιο του, με μπαταρία υψηλής χωρητικότητας, το καθιστά τέλειο για χρήση σε εργασιακούς χώρους και στο πεδίο.
Προηγμένη ανάλυση σημάτων
Ο παλμογράφος διαθέτει εύρος ζώνης 100 MHz σε λειτουργία ενός καναλιού και 50 MHz με δύο κανάλια ταυτόχρονα. Με ρυθμό δειγματοληψίας 500 MSa/s, καταγράφει γρήγορα μεταβαλλόμενα σήματα. Επιλέξτε ανάμεσα σε τρία επίπεδα βάθους μνήμης (10 K, 100 K, 1 M δείγματα) για προσαρμογή στη φύση των μετρήσεων. Με ρυθμό καταγραφής 1.200 καρέ ανά δευτερόλεπτο, εντοπίζει διαταραχές και ανωμαλίες μικρής διάρκειας. Το όριο εύρους ζώνης των 20 MHz μειώνει τον θόρυβο, διευκολύνοντας έτσι την ανάλυση κυματομορφών.
Εκτεταμένες διαγνωστικές λειτουργίες

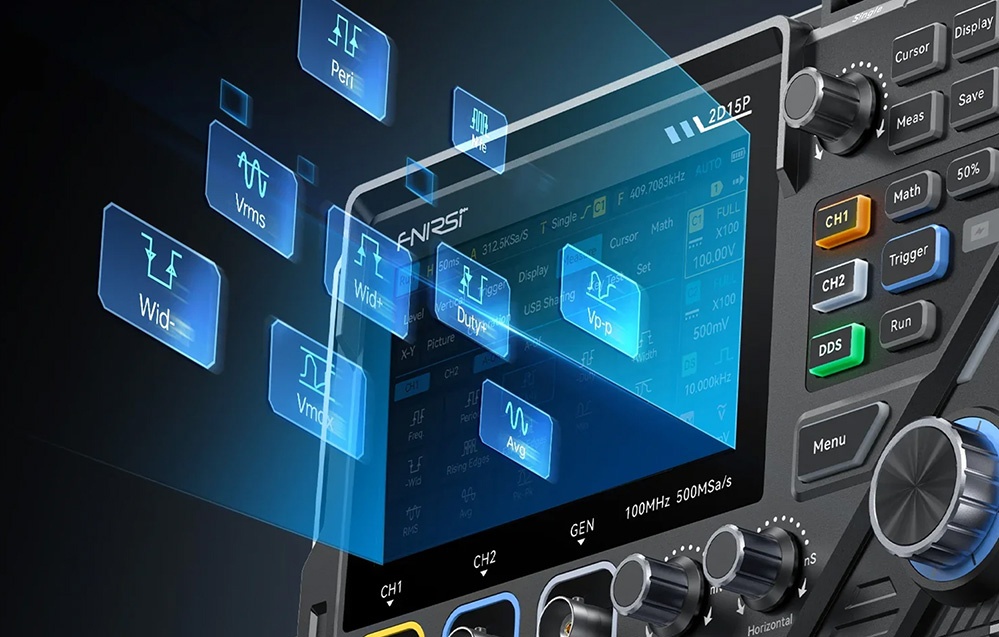

Η οθόνη αφής IPS 4,3 ιντσών σε συνδυασμό με φυσικά κουμπιά εξασφαλίζει άνετη χρήση. Η απεικόνιση κυματομορφών με 128 επίπεδα κλίμακας του γκρι και η θερμοκρασία χρώματος διευκολύνουν τη σταθερότητα του σήματος. Η λειτουργία «απεριόριστης παραμονής» σας επιτρέπει να επικαλύπτετε κυματομορφές και η λειτουργία XY διευκολύνει την ανάλυση φάσης. Μαθηματικές πράξεις σε πραγματικό χρόνο, όπως πρόσθεση και διαίρεση, οδηγούν σε εκτενή ανάλυση με 13 αυτόματες μετρήσεις παραμέτρων.
Τρεις συσκευές σε μία

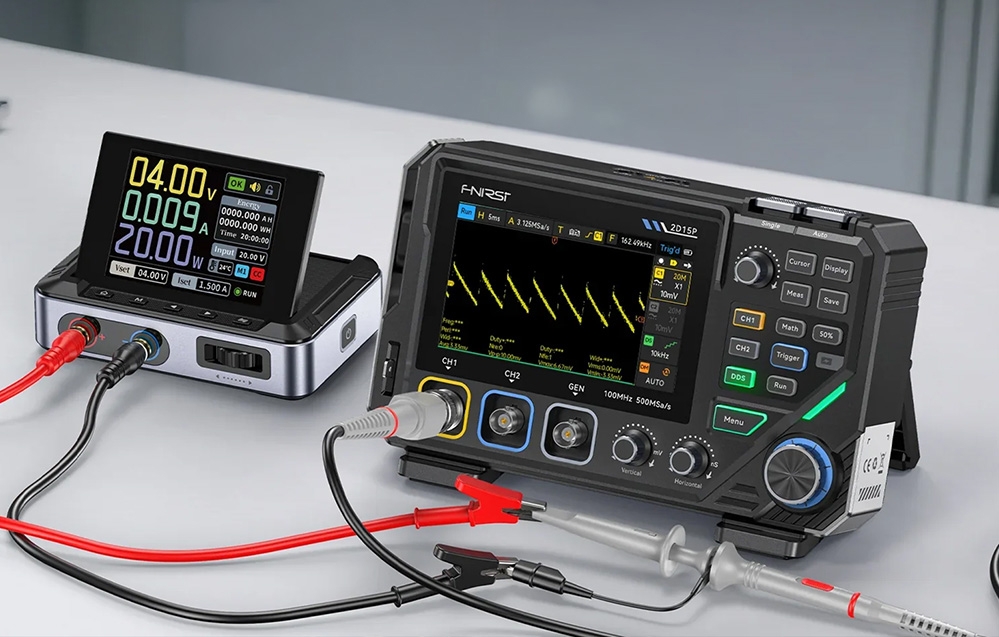

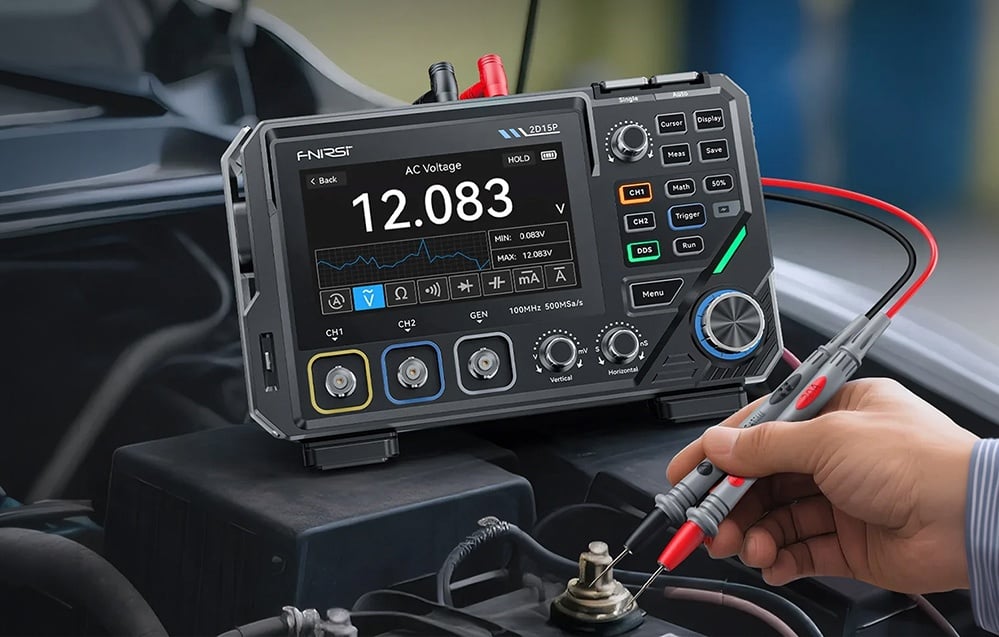

Ο FNIRSI 2D15P διαθέτει ενσωματωμένη γεννήτρια σημάτων DDS με συχνότητα έως 10 MHz, παράγοντας 11 κοινές κυματομορφές. Ιδανικός για δοκιμές ηλεκτρονικών κυκλωμάτων, προσφέρει επίσης πολύμετρο True RMS για ακριβείς μετρήσεις τάσης, ρεύματος και αντίστασης. Η λειτουργία «Curve View» διευκολύνει την παρακολούθηση μεταβολών σήματος σε πραγματικό χρόνο.
Έτοιμη για χρήση σε οποιεσδήποτε συνθήκες

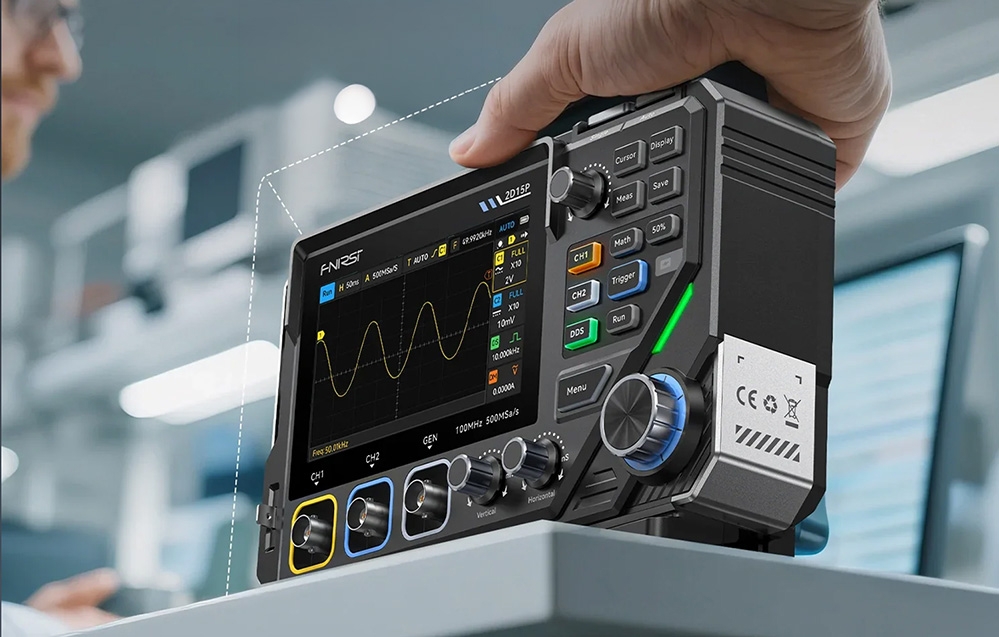

Η σύγχρονη αρχιτεκτονική τσιπ FPGA, MCU και ADC εξασφαλίζει γρήγορη λειτουργία. Το συμπαγές περίβλημα είναι 30% ελαφρύτερο από τα προηγούμενα μοντέλα, διευκολύνοντας τη μεταφορά. Η μπαταρία 5000 mAh εξασφαλίζει μεγάλο χρόνο λειτουργίας και η υποδοχή USB-C επιτρέπει γρήγορη φόρτιση. Καταγράψτε κυματομορφές και εξάγετε δεδομένα για ανάλυση, ιδανικό για γρήγορες και προηγμένες εργασίες.
Περιλαμβάνονται στο σετ
- Παλμογράφος 2D15P
- Αισθητήρας P6100 x2
- Αισθητήρας πολύμετρου
- Αισθητήρας με κροκοδειλάκια
- Καλώδιο μεταφοράς δεδομένων USB
- Εγχειρίδιο χρήστη
| Κατασκευαστής | FNISRI |
|---|---|
| Μοντέλο | 2D15P |
| Κανάλια | Διπλού καναλιού |
| Ρυθμός δειγματοληψίας | 500 MSa/s |
| Αναλογικό εύρος ζώνης | 100 MHz |
| Βάθος μνήμης | 10K, 100K, 1M |
| Αντίσταση εισόδου | 1 MΩ |
| Εύρος χρονικής κλίμακας | 5 ns – 50 s |
| Κάθετη ευαισθησία | 10 mV – 10 V/div |
| Μέγιστη τάση εισόδου | 800 V (αισθητήρας x10) |
| Λειτουργία ενεργοποίησης | Αυτόματη, Κανονική, Ενιαία |
| Τύπος ενεργοποίησης | Ανερχόμενη, κατερχόμενη, και οι δύο ακμές |
| Λειτουργία οθόνης | Σημείο, διάνυσμα, θερμοκρασία χρώματος |
| Υποδοχή | AC/DC |
| Χρόνος παραμονής | min / 2 s / 5 s / 10 s / 20 s / 50 s / ∞ |
| Μαθηματικές πράξεις | Υποστηρίζονται |
| Καταγραφή κυματομορφής | Υποστηρίζεται |
| Εξαγωγή κυματομορφής | Υποστηρίζεται |
| Μέτρηση με δρομέα | Υποστηρίζεται |
