Περιγραφή προϊόντος

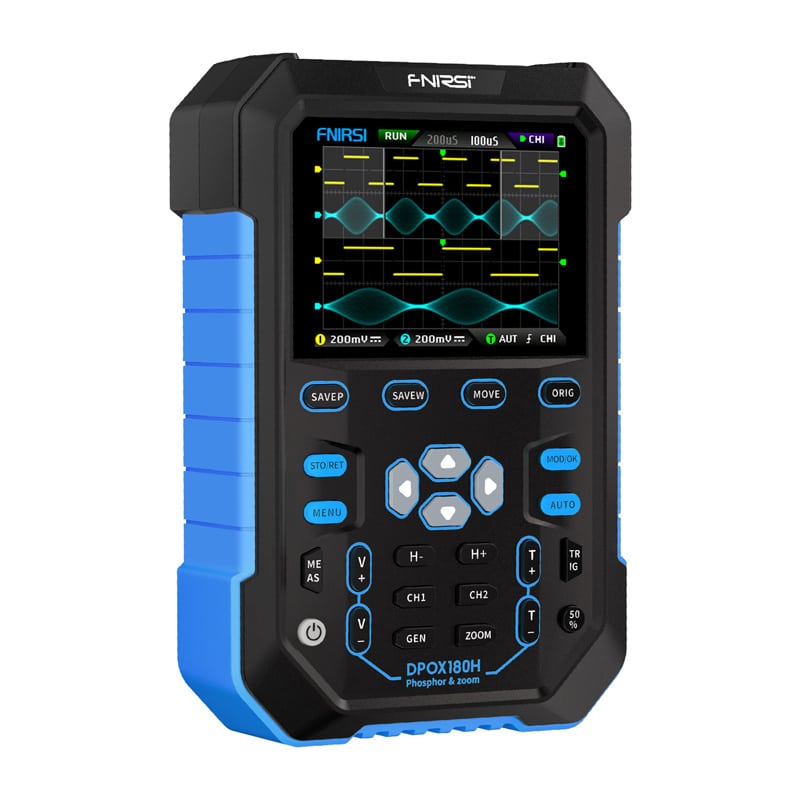

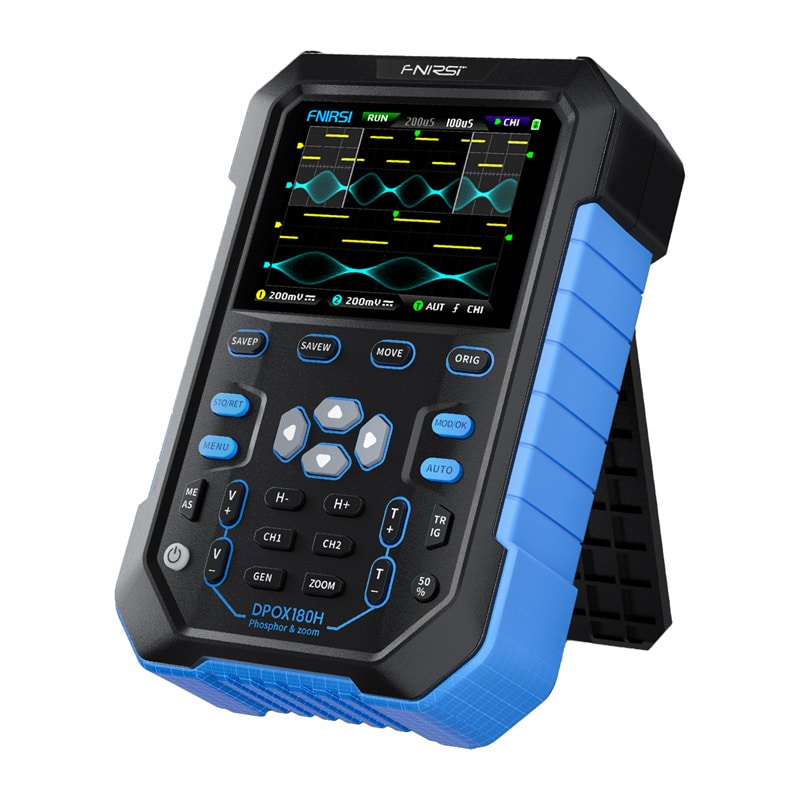

FNIRSI DPOX180H 2-σε-1 Φορητός Ψηφιακός Φωσφορικός Παλμογράφος με Γεννήτρια DDS
Ο FNIRSI DPOX180H αποτελεί έναν καινοτόμο φορητό Ψηφιακό Φωσφορικό Παλμογράφο (DPO) που συνδυάζει παλμογράφο διπλού καναλιού 180 MHz με γεννήτρια λειτουργιών DDS 20 MHz, προσφέροντας προχωρημένες δυνατότητες ανάλυσης σήματος. Είναι ιδανικός για εργασίες συντήρησης και εργαστηρίου, παρέχοντας αποτελεσματικότητα σε μία μόνο συσκευή.
Εύρος ζώνης 180 MHz και 500 MSPS – ακρίβεια μέτρησης
Ο παλμογράφος διαθέτει αναλογικό εύρος ζώνης 180 MHz (-3 dB) και δειγματοληψία έως 500 MSPS (250 MSPS σε λειτουργία διπλού καναλιού). Αυτό διασφαλίζει ακριβή αναπαραγωγή ταχύτατων ακμών, παλμών και σημάτων υψηλής συχνότητας, επιβεβαιώνοντας την αξία του για τη διάγνωση σύγχρονων ηλεκτρονικών συστημάτων.

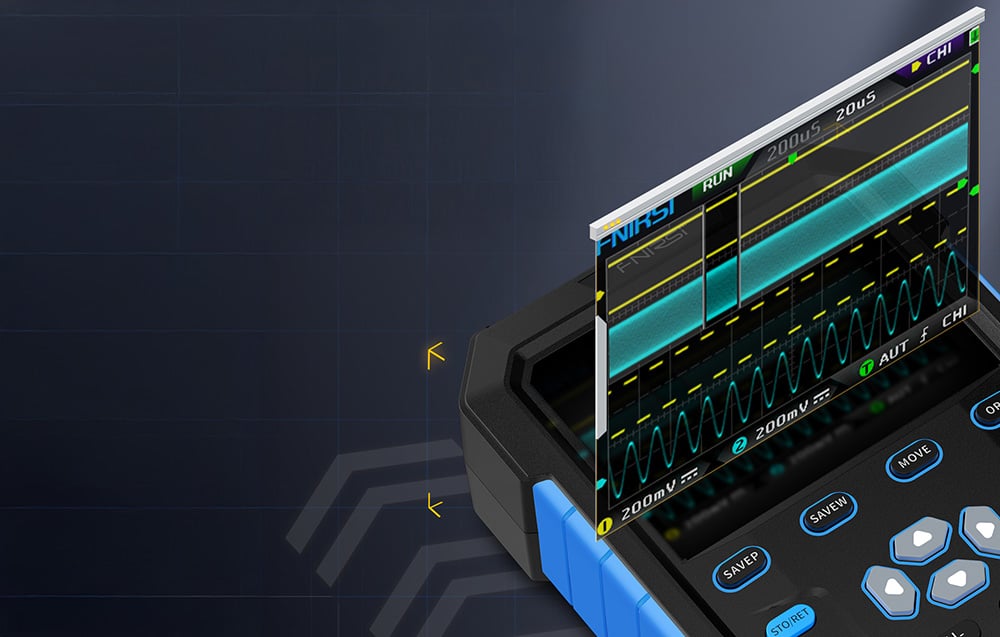

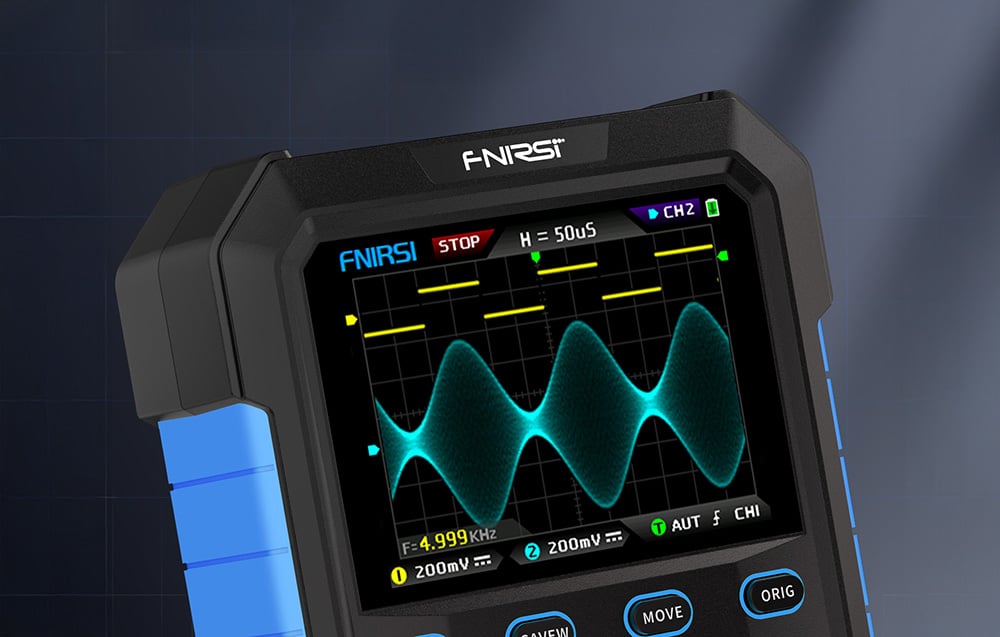

Τεχνολογία Digital Phosphor – περισσότερες πληροφορίες στην κυματομορφή
Η τεχνολογία Digital Phosphor αξιοποιεί τη φωτεινότητα και τη θερμοκρασία χρώματος για να απεικονίζει τη συχνότητα του σήματος, διευκολύνοντας την αναγνώριση τρεμοπαίγματος, θορύβου και σπάνιων συμβάντων που ενδέχεται να είναι αόρατα σε παραδοσιακούς παλμογράφους.
50.000 wfms/s – χωρίς νεκρό χρόνο
Ο εκπληκτικός ρυθμός ανανέωσης 50.000 κυματομορφών ανά δευτερόλεπτο ελαχιστοποιεί τον νεκρό χρόνο, επιτρέποντάς σας να καταγράφετε βραχυπρόθεσμες διαταραχές και ανωμαλίες σήματος, κάτι που είναι κρίσιμο για την ανάλυση τροφοδοτικών μεταγωγής και ψηφιακών διαύλων.
Όριο εύρους ζώνης υλικού 20 MHz και σταθερή ενεργοποίηση
Το ενσωματωμένο φίλτρο ζώνης διέλευσης 20 MHz μειώνει αποτελεσματικά θόρυβο και υψηλής τάξης αρμονικές. Σε συνδυασμό με εκτενή επιλογή ενεργοποίησης (Αυτόματη/Κανονική/Μονή, ανερχόμενη και κατερχόμενη άκρη) και προσαρμοστική σταθεροποίηση ενεργοποίησης, διασφαλίζει μία καθαρή εικόνα σήματος.
Λειτουργία FFT και X-Y – ανάλυση συχνότητας και σχέσης
Η λειτουργία FFT προσφέρει γρήγορη και ποιοτική προεπισκόπηση του φάσματος συχνοτήτων του σήματος που δοκιμάζεται, ενώ η λειτουργία X-Y με ψηφιακό φωσφόρο επιτρέπει την ανάλυση των σχέσεων πλάτους και φάσης μεταξύ των καναλιών, όπως με σχήματα Lissajous.
Λειτουργία χρονικού ζουμ και κύλισης
Ο παλμογράφος προσφέρει χρονική βάση ZOOM από 2× έως 1000×, διευκολύνοντας την ακριβή ανάλυση επιλεγμένων τμημάτων κυματομορφής, ενώ η λειτουργία κύλισης επιτρέπει τη συνεχή παρατήρηση αργά μεταβαλλόμενων σημάτων σε πραγματικό χρόνο.

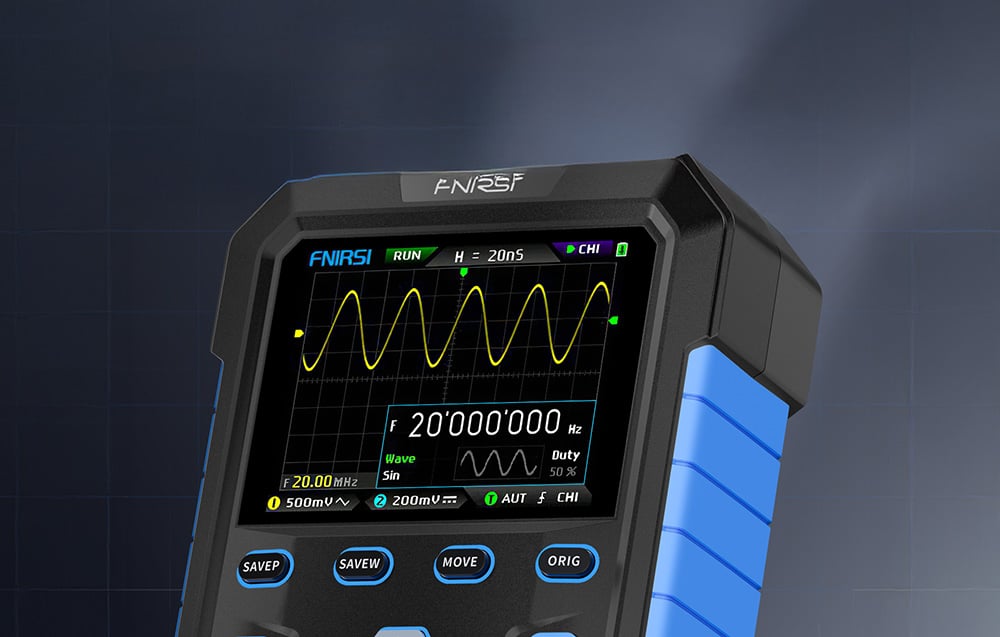

Γεννήτρια DDS 20 MHz και λειτουργία κοπής
Η ενσωματωμένη γεννήτρια συναρτήσεων DDS 20 MHz υποστηρίζει 14 τύπους κυματομορφών με ρύθμιση συχνότητας σε βήματα 1 Hz. Η μοναδική λειτουργία εξόδου κοπής σας επιτρέπει να κόψετε τμήματα της κυματομορφής και να τα χρησιμοποιήσετε ως σήματα εξόδου της γεννήτριας, αποθηκεύοντας έως και 500 προσαρμοσμένα σήματα.

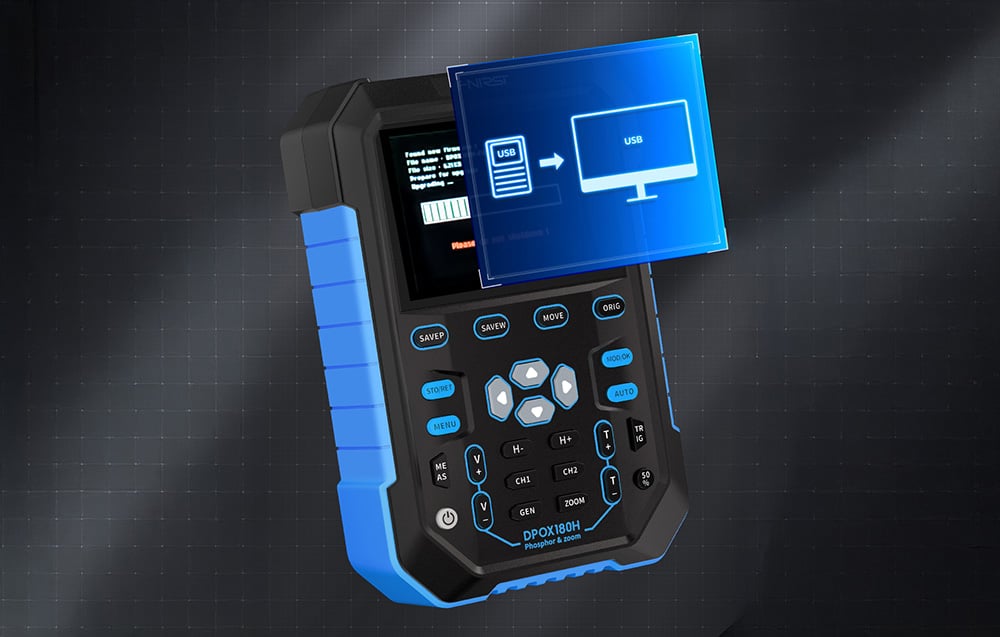

Αποθήκευση, προβολή και εξαγωγή δεδομένων

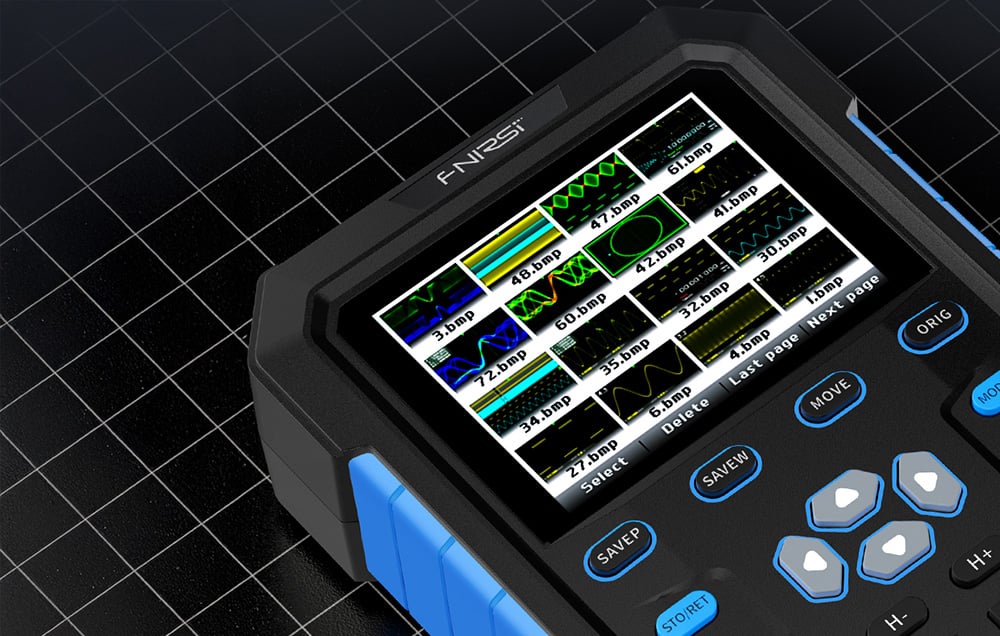

Η εσωτερική μνήμη 120 Mbit αποθηκεύει έως και 250 κυματομορφές και 90 στιγμιότυπα οθόνης (BMP). Τα δεδομένα μπορούν να προβληθούν στη συσκευή ή να εξαχθούν μέσω USB, ενώ το υλικολογισμικό ενημερώνεται εύκολα.
Κινητικότητα, ασφάλεια και ευκολία χρήσης

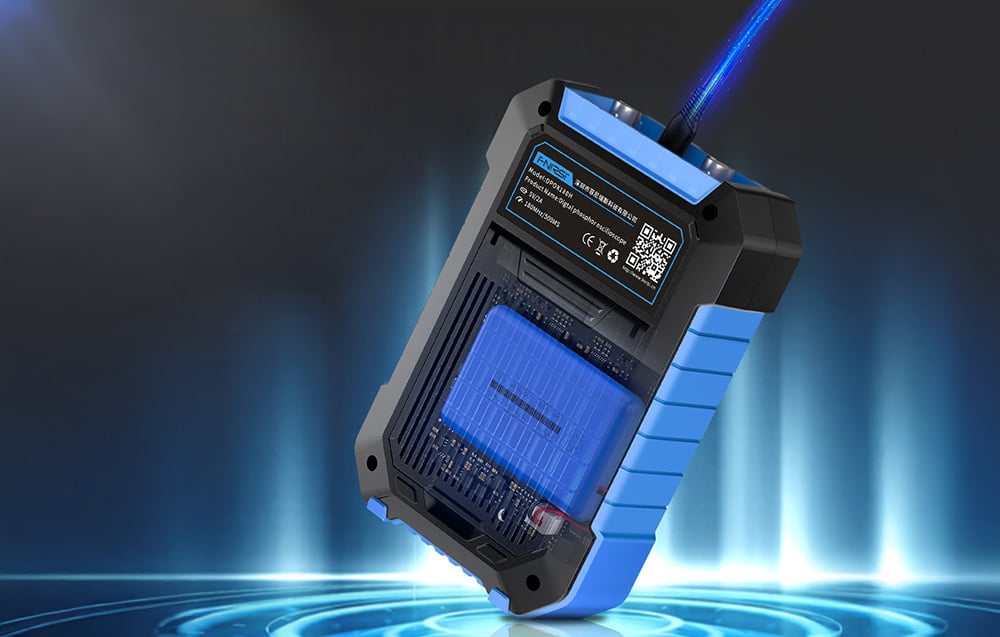

Η έγχρωμη οθόνη IPS 2,8" (320×240) εξασφαλίζει καθαρή αναγνωσιμότητα σε όλες τις συνθήκες. Η συσκευή περιλαμβάνει αυτόματη διαμόρφωση με ένα κουμπί, μετρήσεις με δρομέα, προστασία εισόδου έως 400 V, μπαταρία ιόντων λιθίου 3000 mAh (έως 4 ώρες λειτουργίας) και γρήγορη φόρτιση 5 V / 2 A. Το FNIRSI DPOX180H είναι ένα αξιόπιστο και ασφαλές εργαλείο για ηλεκτρονικούς μηχανικούς, τεχνικούς σέρβις, φοιτητές και απαιτητικούς ερασιτέχνες.
| Κατασκευαστής | FNIRSI |
|---|---|
| Μοντέλο | DPOX180H |
| Τύπος συσκευής | Φορητός ψηφιακός φωσφορικός παλμογράφος (DPO) |
| Αριθμός καναλιών | 2 |
| Αναλογικό εύρος ζώνης | 180 MHz (-3 dB) |
| Συχνότητα δειγματοληψίας | 500 MSPS (1 κανάλι) / 250 MSPS (2 κανάλια) |
| Ρυθμός ανανέωσης | 50.000 κυματομορφές/δευτερόλεπτο |
| Τεχνολογία οθόνης | Ψηφιακός παλμογράφος φωσφόρου (DPO) |
| Ανάλυση φάσματος | FFT (Γρήγορος μετασχηματισμός Fourier) |
| Λειτουργίες | Αυτόματη / Κανονική / Μονή |
| Ενεργοποίηση | Ανερχόμενη άκρη / Κατερχόμενη άκρη |
| Όριο εύρους ζώνης υλικού | 20 MHz (επιλέξιμο) |
| Λειτουργία X-Y | Ναι (με ψηφιακό φωσφόρο) |
| Ζουμ βάσης χρόνου | 2× – 1000× |
| Λειτουργία κύλισης | Ναι (κύλιση/κύλιση) |
| Γεννήτρια σημάτων | DDS (Άμεση ψηφιακή σύνθεση) |
| Μέγιστη συχνότητα γεννήτριας | 20 MHz |
| Τύποι κυματομορφών γεννήτριας | 14 (ημιτονοειδής, τετραγωνική, τριγωνική, πριονωτή, παλμική, πολυτονική και άλλες) |
| Ανάλυση ρύθμισης συχνότητας γεννήτριας | 1 Hz |
| Λειτουργία κοπής | Ναι (κοπή τμημάτων κυματομορφής) |
| Αριθμός προσαρμοσμένων σημάτων | Έως 500 |
| Εσωτερική μνήμη | 120 Mbit |
| Εγγραφή κυματομορφής | Έως 250 ομάδες |
| Εγγραφή στιγμιότυπου οθόνης | Έως 90 αρχεία (BMP) |
| Εξαγωγή δεδομένων | USB |
| Ενημέρωση υλικολογισμικού | Ναι (μέσω USB) |
| Οθόνη | IPS LCD |
| Διαγώνιος οθόνης | 2,8 ίντσες |
| Ανάλυση οθόνης | 320 × 240 px |
| Αυτόματες μετρήσεις | Ναι (AUTO με ένα κουμπί) |
| Χειροκίνητες μετρήσεις | Δείκτες |
| Προστασία εισόδου | Έως 400 V (προστασία από υπερτάσεις) |
| Τροφοδοσία | Μπαταρία ιόντων λιθίου |
| Χωρητικότητα μπαταρίας | 3000 mAh |
| Διάρκεια ζωής μπαταρίας | Έως περίπου 4 ώρες |
| Φόρτιση | 5 V / 2 A (γρήγορη φόρτιση) |
| Αυτόματη απενεργοποίηση | Ναι (προγραμματιζόμενη, 5 λεπτά – 2 ώρες) |
