Περιγραφή προϊόντος
FNIRSI LCR-ST1 μίνι έξυπνος ψηφιακός μετρητής τσιμπίδας

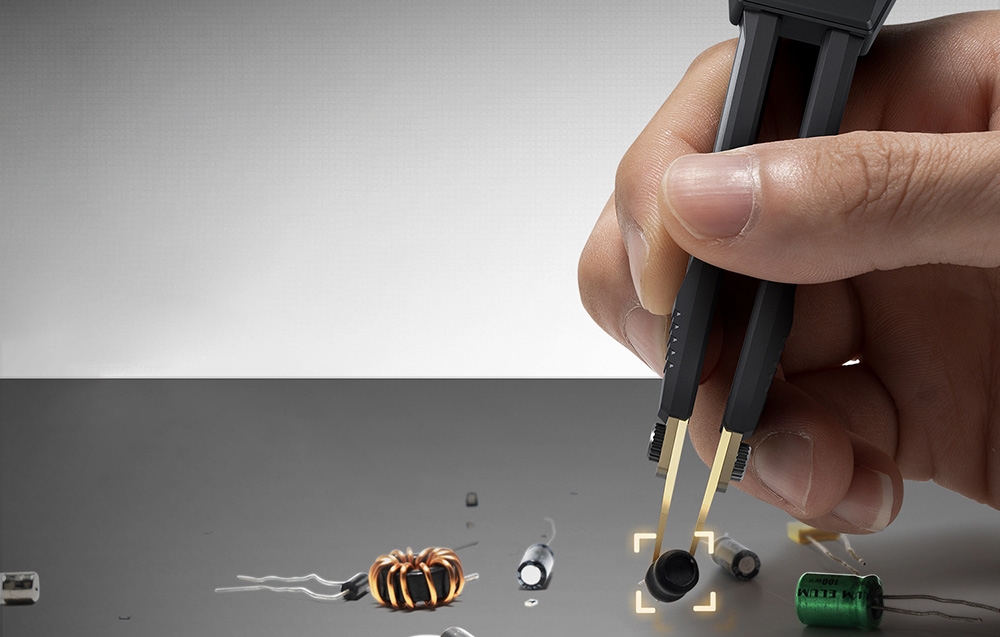

Το FNIRSI LCR-ST1 είναι ένας πολυλειτουργικός ψηφιακός μετρητής τσιμπίδας, ιδανικός για τη δοκιμή ηλεκτρονικών εξαρτημάτων επιφανειακής τοποθέτησης. Υποστηρίζει μέτρηση αντίστασης, χωρητικότητας, αυτεπαγωγής, ESR, δοκιμή διόδων και συνέχειας κυκλώματος. Διαθέτει τρεις συχνότητες δοκιμής (100 Hz, 1 kHz, 10 kHz), επίπεδα δοκιμής 0,3 V και 0,6 V RMS και παρέχει πληροφορίες για πρόσθετες παραμέτρους όπως Q, D, Z και X. Με τον συμπαγή σχεδιασμό, τους εναλλάξιμους ακροδέκτες και τη θύρα USB-C, η συσκευή είναι κατάλληλη για εργαστηριακές, υπηρεσιακές και παραγωγικές εφαρμογές.
Λειτουργία αυτόματης μέτρησης
Η συσκευή αναγνωρίζει αυτόματα τον τύπο του υπό δοκιμή εξαρτήματος και εμφανίζει τόσο τις κύριες όσο και τις επιπλέον παραμέτρους. Αυτή η δυνατότητα διευκολύνει την εργασία με διάφορα εξαρτήματα και απαλείφει την ανάγκη χειροκίνητης εναλλαγής των τρόπων λειτουργίας. Ο μετρητής υποστηρίζει τις γλώσσες Αγγλικά και Κινέζικα.
Λεπτομερής ανάλυση
Ο μετρητής FNIRSI LCR-ST1 μετρά όχι μόνο τις βασικές τιμές (R, L, C), αλλά και τον συντελεστή απωλειών (D), την αντίσταση (Z), τον συντελεστή ποιότητας (Q), την αντίδραση (X) και την ισοδύναμη αντίσταση σειράς (ESR). Αυτή η λειτουργικότητα επιτρέπει την ολοκληρωμένη διάγνωση των εξαρτημάτων. Τα εύρη μέτρησης περιλαμβάνουν χωρητικότητα από 1 pF έως 22 mF, αυτεπαγωγή από 1 µH έως 10 H και αντίσταση από 10 mΩ έως 10 MΩ.
Εργονομία οθόνης και λειτουργίας

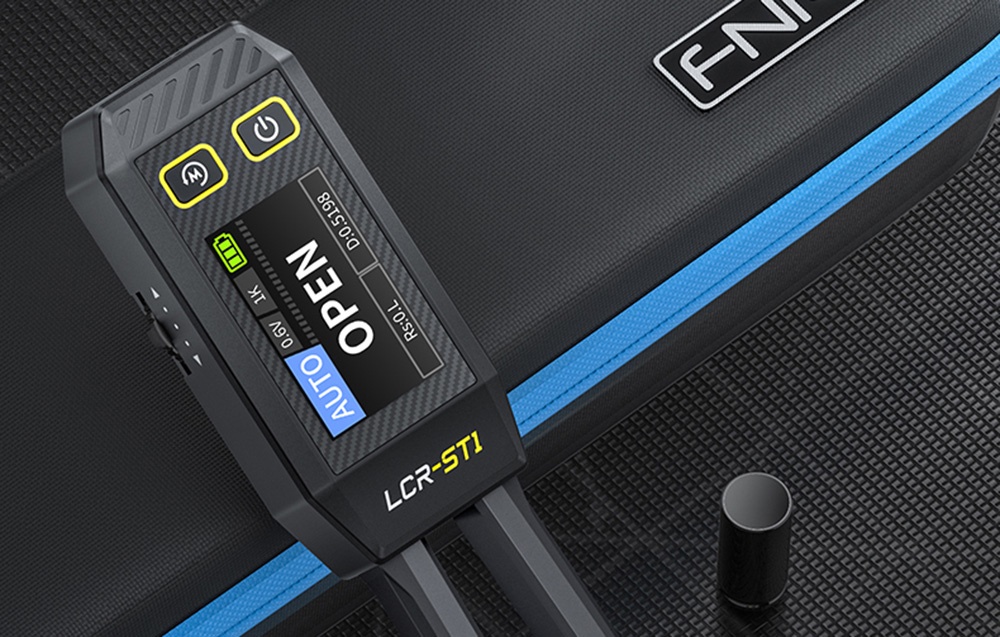

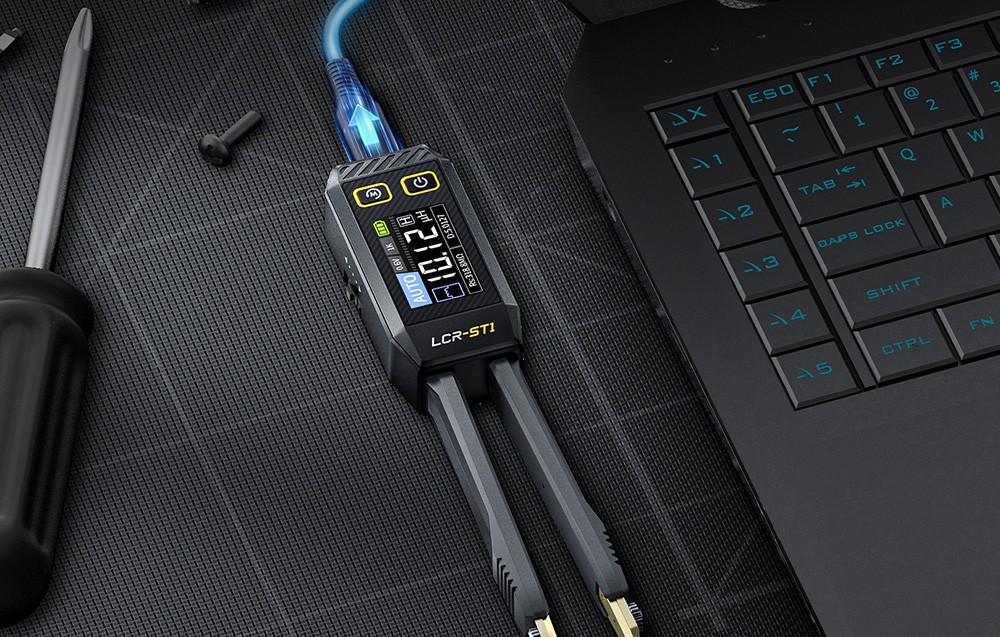

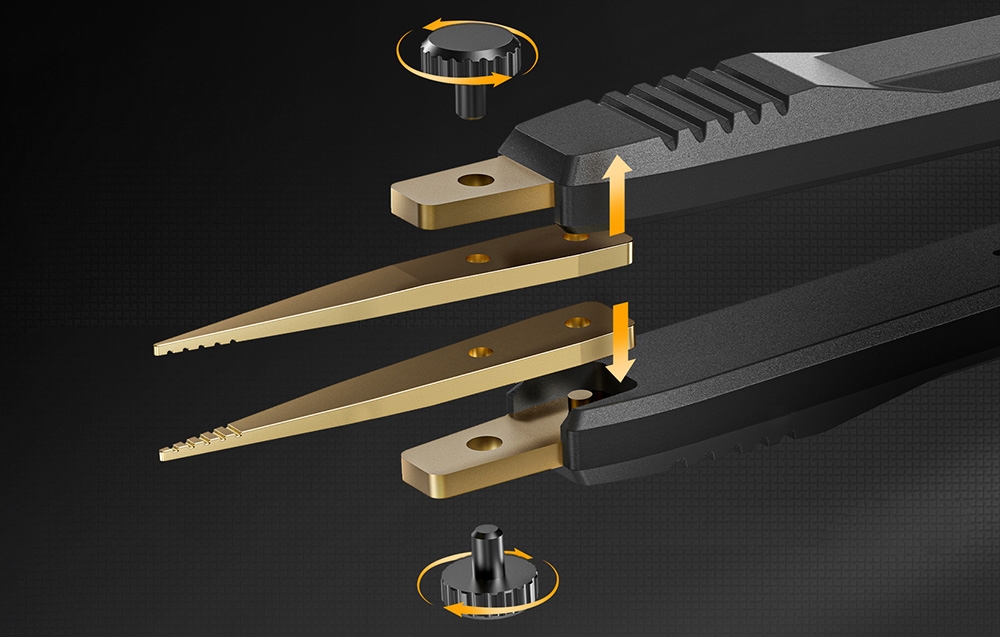

Η οθόνη HD 1,14″ παρουσιάζει τα δεδομένα με ευανάγνωστο τρόπο. Τα διαισθητικά μενού, τα κουμπιά σιλικόνης και ο πλευρικός επιλογέας βελτιώνουν τη χρηστικότητα. Επίσης, η λειτουργία αποθήκευσης δεδομένων επιτρέπει την εξαγωγή μετρήσεων σε αρχείο Excel μέσω USB. Η οθόνη μπορεί να εμφανίσει δύο παραμέτρους μέτρησης ταυτόχρονα, επιταχύνοντας την ανάλυση. Οι επιχρυσωμένες μύτες των τσιμπιδιών είναι εναλλάξιμες και το σετ περιλαμβάνει τόσο μία κλασική ευθεία μύτη όσο και μία καμπυλωτή τύπου “γάντζου”, καθιστώντας το εργαλείο κατάλληλο για ποικιλία εφαρμογών – συμπεριλαμβανομένων και των δυσπρόσιτων σημείων. Ο ενσωματωμένος μαγνήτης επιτρέπει την προσωρινή προσκόλληση του μετρητή σε μεταλλικές επιφάνειες.
Απόδοση και κινητικότητα
Μία επαναφορτιζόμενη μπαταρία ιόντων λιθίου 250 mAh παρέχει μεγάλη διάρκεια λειτουργίας και η φόρτιση γίνεται μέσω θύρας USB-C. Η λειτουργία αυτόματης απενεργοποίησης εξοικονομεί ενέργεια σε περιόδους αδράνειας. Το βάρος του είναι μόλις 41 γραμμάρια, κάνοντάς το βολικό στη μεταφορά.
Περιλαμβάνονται: Η συσκευή περιλαμβάνει: 1:
- FNIRSI LCR-ST1 Πολυλειτουργικός μετρητής τσιμπίδας
- Καμπύλες μύτες (1 ζεύγος)
- Μαγνητική βάση
- Καλώδιο USB για φόρτιση
- Εγχειρίδιο χρήσης
| Κατασκευαστής | FNIRSI |
|---|---|
| Μοντέλο | LCR-ST1 |
| Οθόνη | Έγχρωμη οθόνη 1.14″ |
| Διεπαφή φόρτισης | USB τύπου-C, 5V/1A |
| Παροχή ρεύματος | Επαναφορτιζόμενη μπαταρία λιθίου 250 mAh |
| Διαστάσεις | 28 × 19 × 150 mm |
| Βάρος | 41 g |
| Εύρος μέτρησης χωρητικότητας | 1 mF – 22 mF (100 Hz, 1 kHz ±5%) 1 µF – 1 mF (100 Hz, 1 kHz, 10 kHz ±2%) 1 nF – 1 µF (100 Hz ±2%, 1 kHz και 10 kHz ±0,5%) 1 pF – 1 nF (1 kHz και 10 kHz ±2%) |
| Εύρος μέτρησης επαγωγής | 1 H – 10 H (100 Hz, 1 kHz ±5%) 1 mH – 1 H (όλες οι συχνότητες ±2%) 10 µH – 1 mH (100 Hz ±2%, 1 kHz και 10 kHz ±0,5%) 1 µH – 10 µH (10 kHz ±2%) |
| Εύρος μέτρησης αντίστασης | 1 MΩ – 10 MΩ (100 Hz, 1 kHz ±5%) 1 kΩ – 1 MΩ (100 Hz, 10 kHz ±1%, 1 kHz ±0,5%) 1 Ω – 1 kΩ (όλες οι συχνότητες ±0,5-1%) 10 mΩ – 1 Ω (όλες οι συχνότητες ±2%) |
| Δοκιμή διόδου | Τάση αγωγής: 0,7 V |
