Περιγραφή προϊόντος

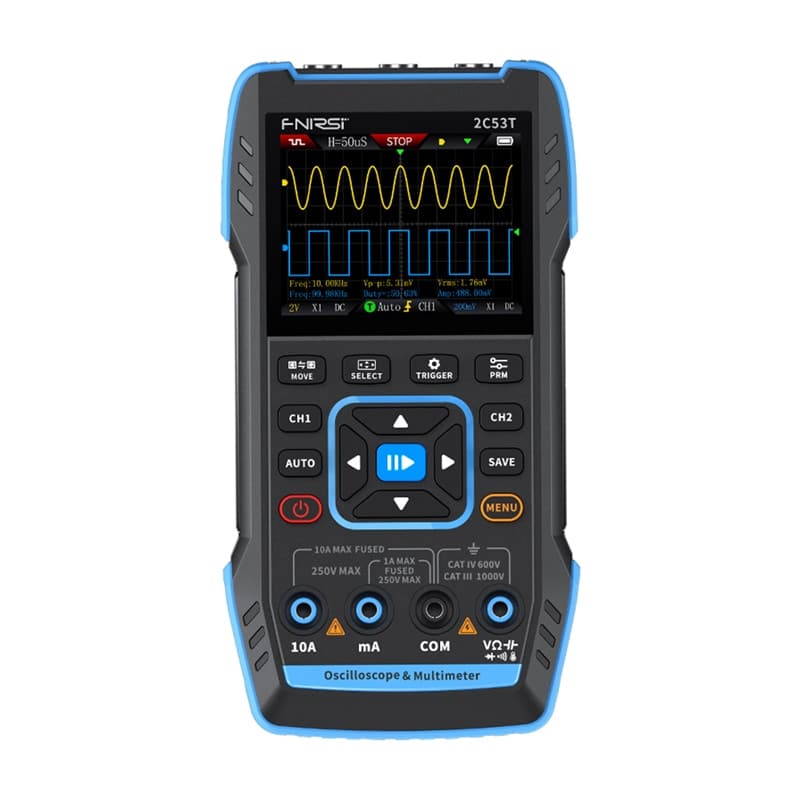

FNIRSI 2C53T 3-σε-1 φορητός παλμογράφος, πολύμετρο και γεννήτρια σημάτων
Το FNIRSI 2C53T ενσωματώνει τις λειτουργίες ενός παλμογράφου 2×50 MHz/250 MSa/s με 8-bit ADC και μνήμη 16 kpoint ανά κανάλι (pre-/post-trigger), ενός πολύμετρου που μετρά έως 19999 και μιας γεννήτριας σημάτων 50 kHz. Η είσοδος έχει αντίσταση 1 MΩ ∥ 15 pF με επιλογή AC/DC/GND. Το ανθεκτικό περίβλημα από ABS με επικάλυψη σιλικόνης, η οθόνη 2,8 ιντσών 320×240 px και η μπαταρία 3000 mAh (έως 4 ώρες λειτουργίας) εξασφαλίζουν κινητικότητα και συνέχιση των μετρήσεων ακόμα και σε δύσκολες συνθήκες. Η συσκευή πληροί τις προδιαγραφές CAT II 300 V, διαθέτει διπλές κεραμικές ασφάλειες και κύκλωμα προστασίας από υπερτάσεις. Με δυνατότητες καταγραφής κυματομορφών και ενημερώσεων υλικολογισμικού, διατηρείτε πάντα τον έλεγχο των αποτελεσμάτων σας και έχετε πρόσβαση στις πιο πρόσφατες λειτουργίες.
Έγχρωμη οθόνη και πολύμετρο
Η οθόνη 2,8 ιντσών με ανάλυση 320×240 px απεικονίζει κυματομορφές σε πλήρες χρώμα με τη λειτουργία «ατελείωτης μετάλαμψης» (διατηρώντας το ίχνος του σήματος στην οθόνη ακόμη και αφού εξαφανιστεί), διατηρώντας το ίχνος του κύματος ορατό. Οι λειτουργίες Y–T, Rolling και X–Y (γνωστές ως μορφές Lissajous για την ανάλυση φάσης μεταξύ σημάτων) διευκολύνουν την παρατήρηση φασικών σχέσεων, ενώ η υψηλή φωτεινότητα εξασφαλίζει αναγνωσιμότητα σε οποιεσδήποτε συνθήκες. Το ενσωματωμένο πολύμετρο με ανάλυση έως 19999 επιτρέπει μετρήσεις DC/AC, χαμηλών και υψηλών ρευμάτων, αντίστασης, χωρητικότητας, διόδων, θερμοκρασίας και συνέχειας (βουζέρ). Οι έξυπνες προστασίες διασφαλίζουν την ασφάλεια του χρήστη και του εξοπλισμού από υπερφορτώσεις.
Προηγμένη αρχιτεκτονική υλικού
Ο επαγγελματικός συνδυασμός ARM + FPGA + υψηλής απόδοσης ADC, που χρησιμοποιείται σε επιτραπέζιους παλμογράφους, εξασφαλίζει γρήγορη ενεργοποίηση και ακριβή αναπαραγωγή σήματος. Το σύστημα ενεργοποίησης προσφέρει Edge (αύξηση/μείωση), Pulse Width, Video και Slope με έως 50% προ-ενεργοποίηση και 50% μετα-ενεργοποίηση, έτσι ώστε να καταγράφονται ακόμη και οι μικρότερες ανωμαλίες χωρίς απώλεια λεπτομέρειας.
Γεννήτρια σήματος
Ο ενσωματωμένος γεννήτριας συναρτήσεων προσφέρει τάση έως ±400 V και συχνότητα έως 50 kHz, καθώς και 13 κυματομορφές (ημιτονοειδής, τετραγωνική, τριγωνική, πριονωτή, ράμπα, παλμός, θόρυβος κ.λπ.) με ρυθμιζόμενη μετατόπιση (μετατόπιση σήματος σε σχέση με το μηδέν) και πλάτος σε βήματα 10 mV/div, επιτρέποντάς σας να δοκιμάσετε φίλτρα, ενισχυτές και αναλογικά κυκλώματα χωρίς πρόσθετο εξοπλισμό.
Αυτόματη ρύθμιση μέτρησης
Η λειτουργία AUTO ρυθμίζει το εύρος και την ενεργοποίηση με ένα μόνο κουμπί, επιτρέποντας την άμεση προβολή της κυματομορφής χωρίς χρονοβόρα ρύθμιση. Η υποστήριξη επιπλέον λειτουργιών Single και Normal διευκολύνει την εργασία με γρήγορες μετρήσεις πεδίου. Ένα κλικ αρκεί για να αποθηκεύσετε ένα στιγμιότυπο οθόνης της κυματομορφής στη μνήμη του παλμογράφου ή απευθείας σε υπολογιστή μέσω USB. Αυτό ευκολύνει την αρχειοθέτηση των αποτελεσμάτων και την περαιτέρω ανάλυση σε οποιοδήποτε περιβάλλον.
Απομονωμένα κανάλια μέτρησης
Δύο εντελώς ανεξάρτητες είσοδοι, CH1 και CH2, με εύρος ζώνης 50 MHz εξαλείφουν τις αμοιβαίες παρεμβολές, αυξάνοντας την ακρίβεια της μέτρησης. Η δειγματοληψία στα 250 MSa/s αναπαράγει παλμούς PWM και κυματισμούς τροφοδοσίας με μέγιστη πιστότητα.
Ανθεκτική κατασκευή
Το περίβλημα από ABS (ακρυλονιτρίλιο βουταδιένιο στυρόλιο – πλαστικό υψηλής αντοχής) με επίστρωση σιλικόνης παρέχει αντοχή σε πτώσεις και κραδασμούς, ενώ οι επιχρυσωμένες διαδρομές PCB (τυπωμένο κύκλωμα) είναι ανθεκτικές στη διάβρωση. Η μπαταρία 3000 mAh εγγυάται έως 3 ώρες λειτουργίας. Η αναδιπλούμενη βάση στήριξης σας επιτρέπει να τοποθετείτε τη συσκευή σε οποιαδήποτε γωνία, ενώ τα εργονομικά κουμπιά και η θύρα USB-C εξασφαλίζουν άνετη λειτουργία και φόρτιση.
Περιλαμβάνονται:
- Φορητός παλμογράφος FNIRSI 2C53T 3-σε-1
- 10× αισθητήρες μέτρησης (1 τεμ.)
- Αισθητήρας με κροκοδειλάκια
- Καλώδια πολύμετρου
- Καλώδιο φόρτισης
- Τσάντα μεταφοράς
- Εγχειρίδιο χρήστη
Παράμετροι προϊόντος
| Οθόνη | Έγχρωμη οθόνη HD 2,8 ιντσών |
|---|---|
| Ανάλυση | 320 × 240 |
| Προδιαγραφές φόρτισης | USB-C (5 V/1 A) |
| Μπαταρία | 3000 mAh ιόντων λιθίου |
| Υποστηριζόμενες λειτουργίες | Παλμογράφος, γεννήτρια σημάτων, πολύμετρο (λεπτομέρειες στις παραμέτρους λειτουργίας) |
| Χρόνος αναμονής | 6 ώρες (μέγιστο εργαστηριακό) |
| Γλώσσα | Κινέζικα και Αγγλικά |
| Διαστάσεις | 167 × 89 × 35 mm |
| Βάρος | 300 g |
Παράμετροι παλμογράφου
| Κανάλια | Δύο κανάλια |
|---|---|
| Δειγματοληψία | 250 MSa/s |
| Αναλογικό εύρος ζώνης | 50 MHz (κάθε κανάλι ανεξάρτητα 50 MHz) |
| Βάθος μνήμης | 1 kpoint |
| Αντίσταση | 1 MΩ |
| Εύρος χρονικής βάσης | 10 ns – 20 s |
| Κάθετη ευαισθησία | 10 mV/διαίρεση – 10 V/διαίρεση (×1) |
| Μέγιστη τάση μέτρησης | ±400 V |
| Λειτουργία σκανδάλης | AUTO/Κανονική/Μονή |
| Λειτουργία οθόνης | Y-T/Rolling/X-Y |
| Σύζευξη | AC/DC |
| Επιμονή ίχνους | OFF, 500 ms, 1 s, ∞ |
| Μαθηματικές συναρτήσεις | 8 βασικές λειτουργίες + FFT |
| Λήψη κυματομορφής | Ναι |
| Εξαγωγή κυματομορφής | Ναι |
| Μέτρηση με δρομέα | Ναι |
Παράμετροι γεννήτριας σήματος
| Κανάλι | Μονό κανάλι |
|---|---|
| Συχνότητα | 1 Hz – 50 kHz |
| Ενταση | 0,1 – 3,0 V |
Παράμετροι πολύμετρου
| Τάση DC | 1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5%+3) |
|---|---|
| Τάση AC | 1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1%+3) |
| Ρεύμα DC | 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2%+3) |
| Ρεύμα AC | 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5%+3) |
| Αντίσταση | 9,999 MΩ / 1,9999 MΩ / 199,99 kΩ / 19,999 kΩ ±(0,5%+3); 1,9999 kΩ / 199,99 Ω ±(2,0%+3) |
| Χωρητικότητα | 9,999 mF / 99,99 mF ±(5,0%+20) |
| Θερμοκρασία | –55 °C – 1300 °C (–67 °F – 2372 °F) ±(2,5%+5) |
| Μέτρηση διόδων | Ναι |
| Δοκιμή συνέχειας | Ναι |
