Περιγραφή προϊόντος

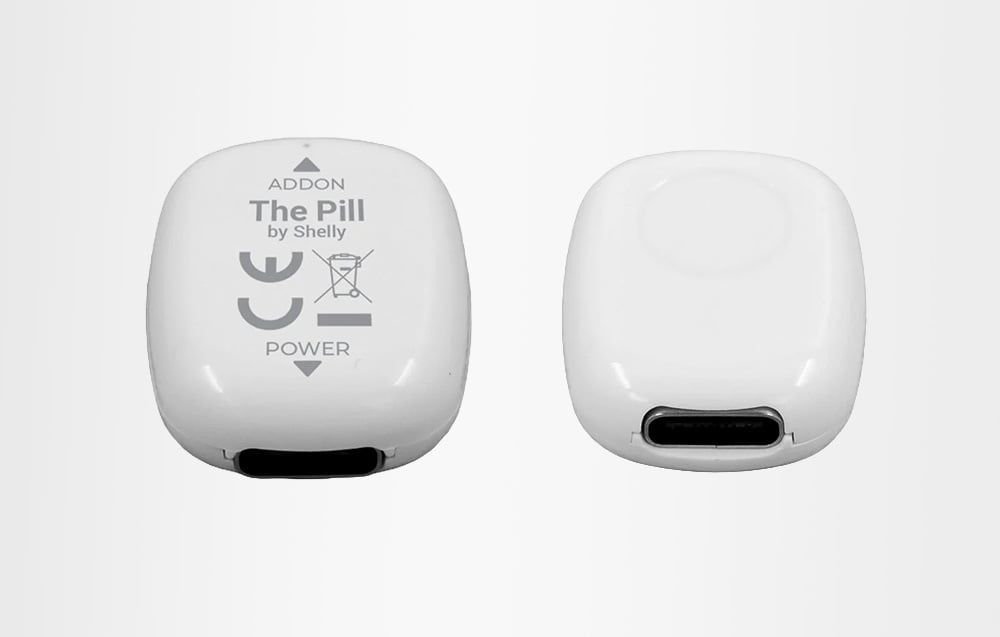

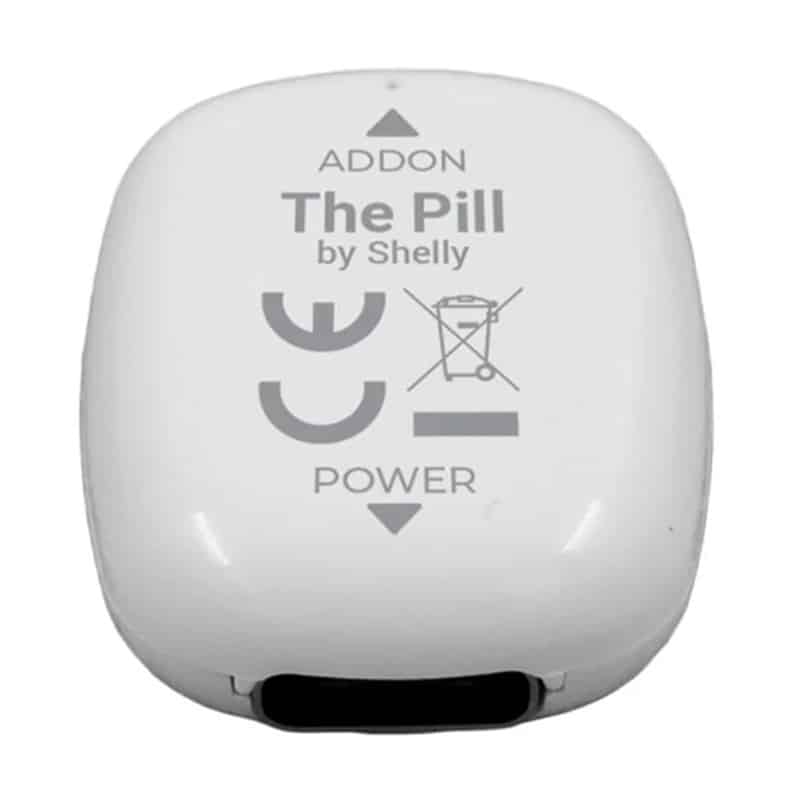

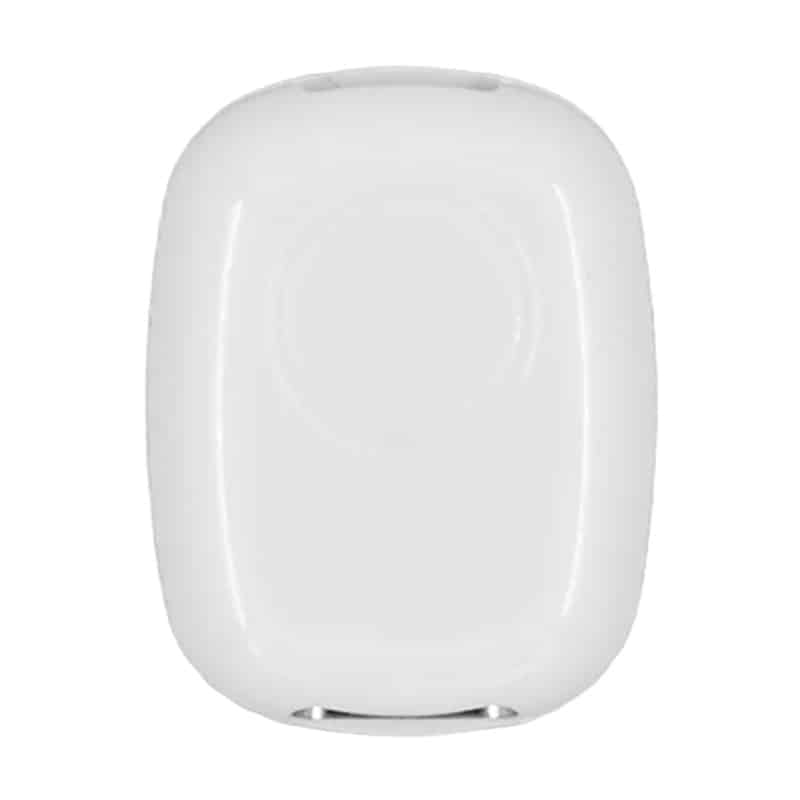

Shelly The Pill WiFi/Bluetooth Universal Sensor
Το Shelly The Pill είναι ένα συμπαγές module σχεδιασμένο για συνεργασία με αισθητήρες και συστήματα αυτοματισμού. Η συσκευή σας επιτρέπει να παρακολουθείτε θερμοκρασία, υγρασία, τάση και ψηφιακές καταστάσεις, ενώ χάρη στις περιφερειακές της λειτουργίες, είναι συμβατή με αναλογικούς και ψηφιακούς αισθητήρες. Τροφοδοτείται μέσω USB-C και μπορεί να λειτουργεί συνεχώς σε τεχνικές και οικιακές εγκαταστάσεις. Το μικρό της μέγεθος και η διπλή συνδεσιμότητα 2,4 GHz WiFi και Bluetooth BLE 4.2 εξασφαλίζουν εύκολη ενσωμάτωσή της ακόμα και σε χώρους με περιορισμένο χώρο.
Παρακολούθηση θερμοκρασίας και υγρασίας

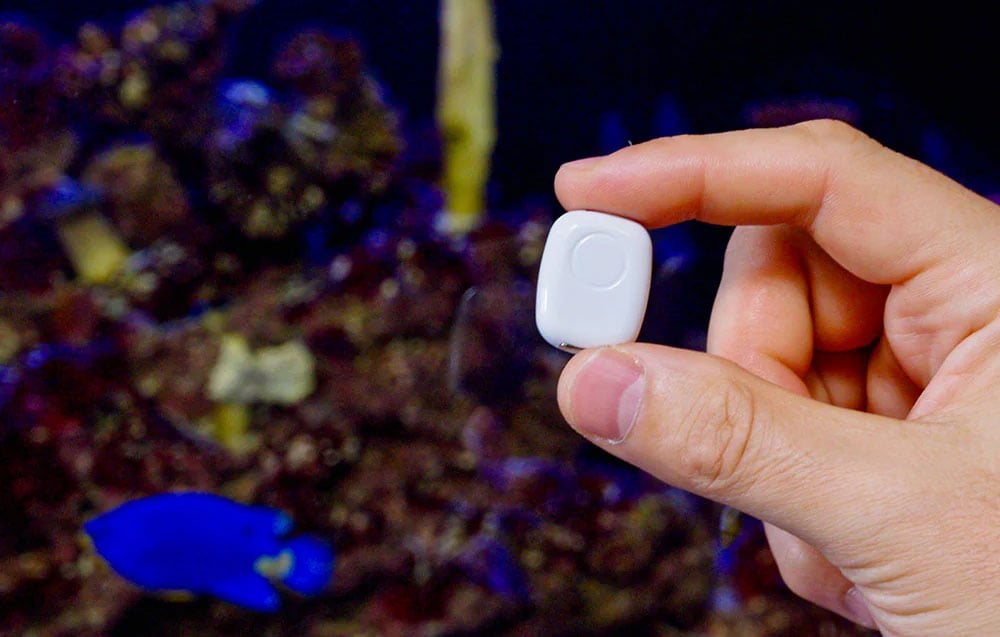

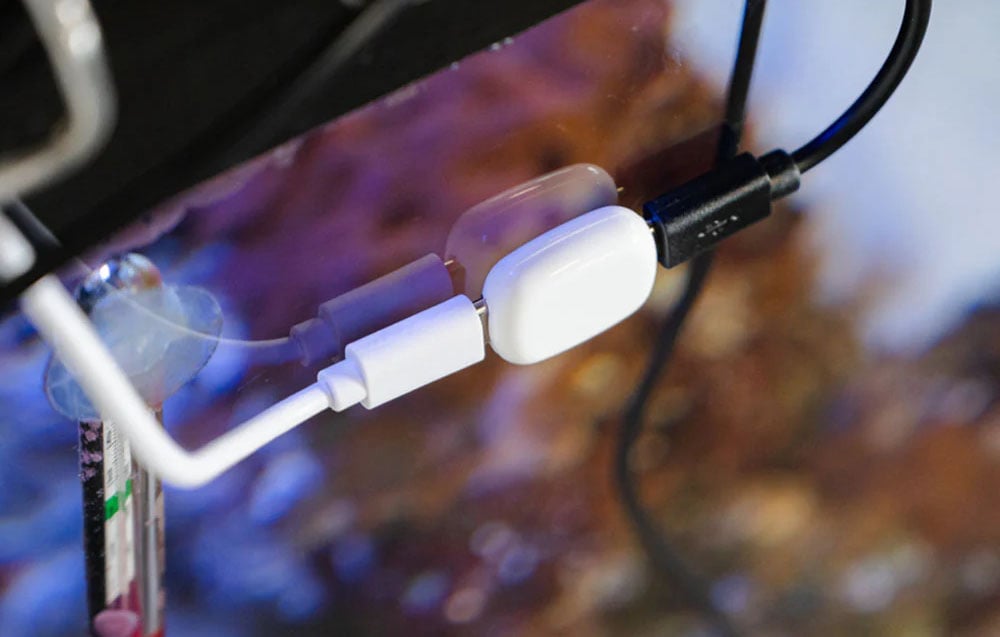

Η συσκευή λειτουργεί σε plug-and-play mode με τους δημοφιλείς αισθητήρες θερμοκρασίας DS18B20 και DHT22. Υποστηρίζει ταυτόχρονη χρήση έως και πέντε αισθητήρων DS18B20, επιτρέποντάς σας να παρακολουθείτε πολλαπλά σημεία μέτρησης. Είναι ιδανικό για έλεγχο θερμοκρασίας σε πισίνες, ενυδρεία, δεξαμενές νερού και τεχνικά συστήματα.
Εκτεταμένες επιλογές διαμόρφωσης
Το μοντέλο στηρίζεται στον μικροελεγκτή ESP32-C3 (8 MB Flash) και προσφέρει χαρακτηριστικά της πλατφόρμας Shelly Gen3. Σας δίνει τη δυνατότητα να δημιουργείτε χρονοδιαγράμματα, να χρησιμοποιείτε webhooks, να υποστηρίζετε MQTT, να κρυπτογραφείτε επικοινωνία και να αναπτύσσετε σενάρια. Η ενσωμάτωσή της με εξωτερικά συστήματα είναι εφικτή μέσω MQTT, WebSocket ή HTTP, διευκολύνοντας την ένταξή της σε περίπλοκα συστήματα αυτοματισμού.
Διάφοροι τρόποι λειτουργίας

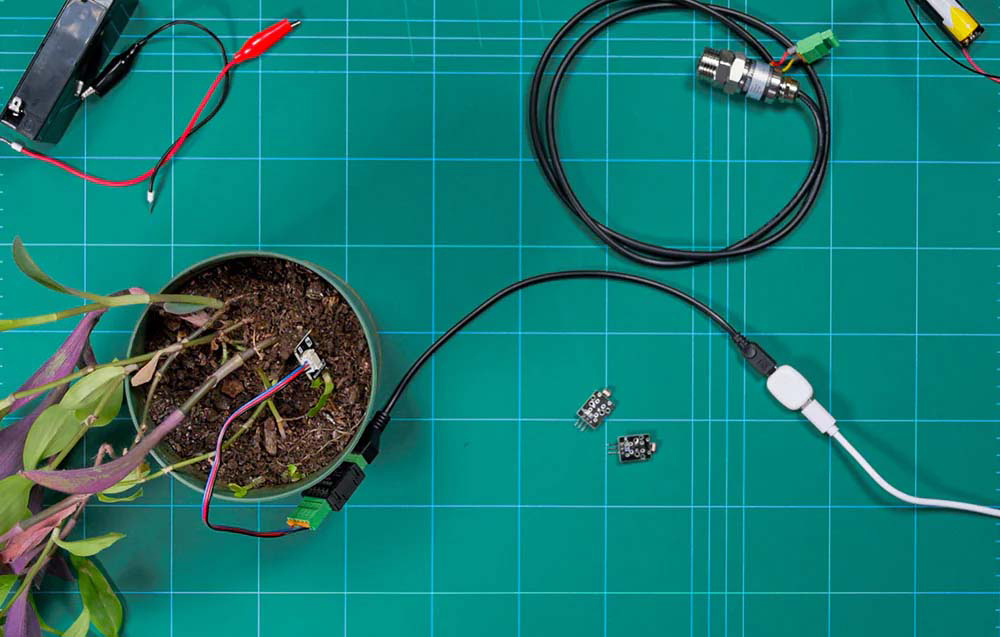

Το Shelly The Pill προσφέρει προσαρμόσιμους τρόπους λειτουργίας για ψηφιακές εισόδους και εξόδους, καθώς και αναλογική μέτρηση. Οι είσοδοι και οι έξοδοι λειτουργούν στα 3,3 V και η ψηφιακή λειτουργία μπορεί να ρυθμιστεί ανεξάρτητα ως είσοδος ή έξοδος. Το ενσωματωμένο αναλογικό βολτόμετρο μετρά τάσεις από 0-2,5 V, ενώ μια εξωτερική μονάδα επέκτασης επιτρέπει μετρήσεις έως 30 V DC. Αυτό καθιστά τη συσκευή συμβατή με αισθητήρες πόρτας, κίνησης, πλημμύρας και άλλους απλούς ψηφιακούς αισθητήρες.

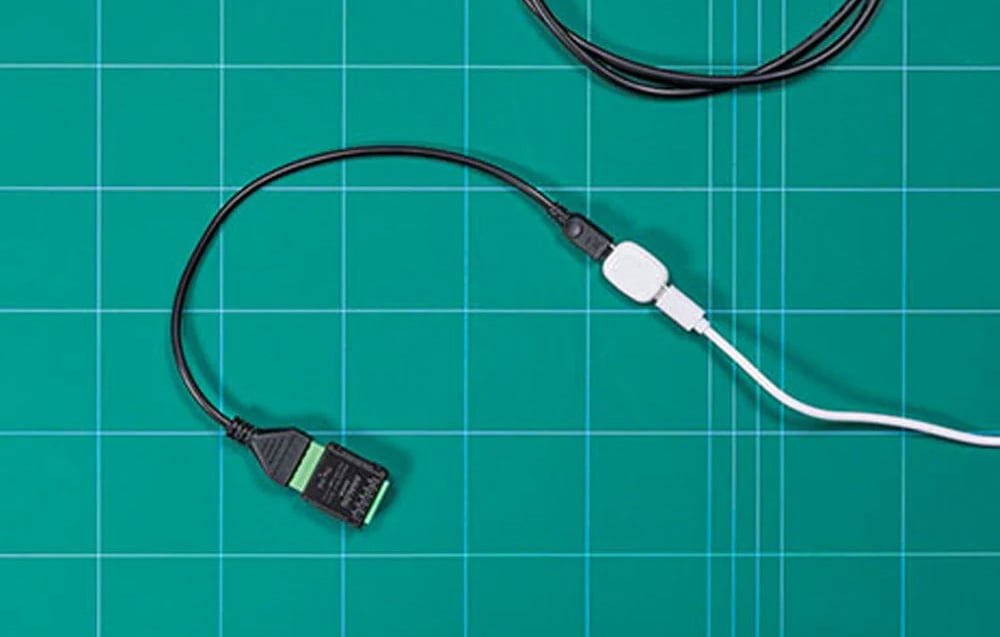

Επεκτάσεις και έλεγχος φορτίου DC
Η λειτουργικότητα μπορεί να επεκταθεί με τα διαθέσιμα πρόσθετα. Η εξωτερική μονάδα SSR επιτρέπει τον έλεγχο δύο καναλιών συσκευών χαμηλού φορτίου DC έως 30 V / 300 mA, όπως LED, μικρούς ανεμιστήρες ή ηλεκτρομαγνητικές βαλβίδες. Η αναλογική μονάδα 0–30 V σας επιτρέπει να παρακολουθείτε τάσεις σε συστήματα μπαταριών 3,7 V, 12 V ή 24 V.

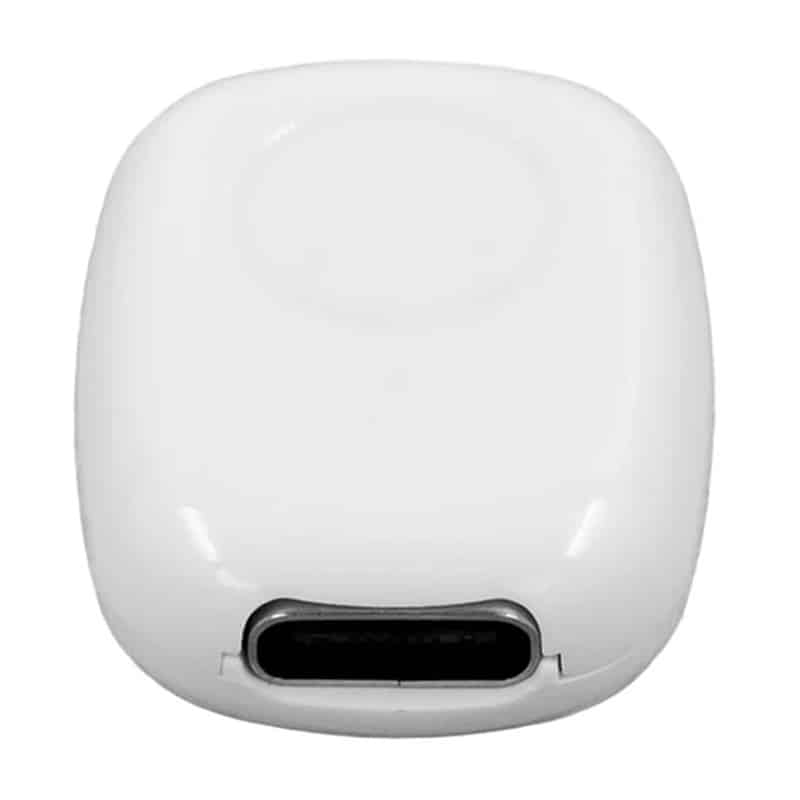

Συμπαγής σχεδιασμός και τροφοδοσία USB-C
Το περίβλημα 26 × 19,95 × 8,5 mm και το βάρος μόλις 3 g επιτρέπουν την τοποθέτηση της συσκευής σχεδόν οπουδήποτε. Η τροφοδοσία γίνεται μέσω θύρας USB-C με τάση 5 V και η κατανάλωση ισχύος δεν υπερβαίνει το 1 W, επιτρέποντας στο Pill να λειτουργεί σε εγκαταστάσεις χαμηλής τάσης και συστήματα βασισμένα σε τροφοδοτικά USB.

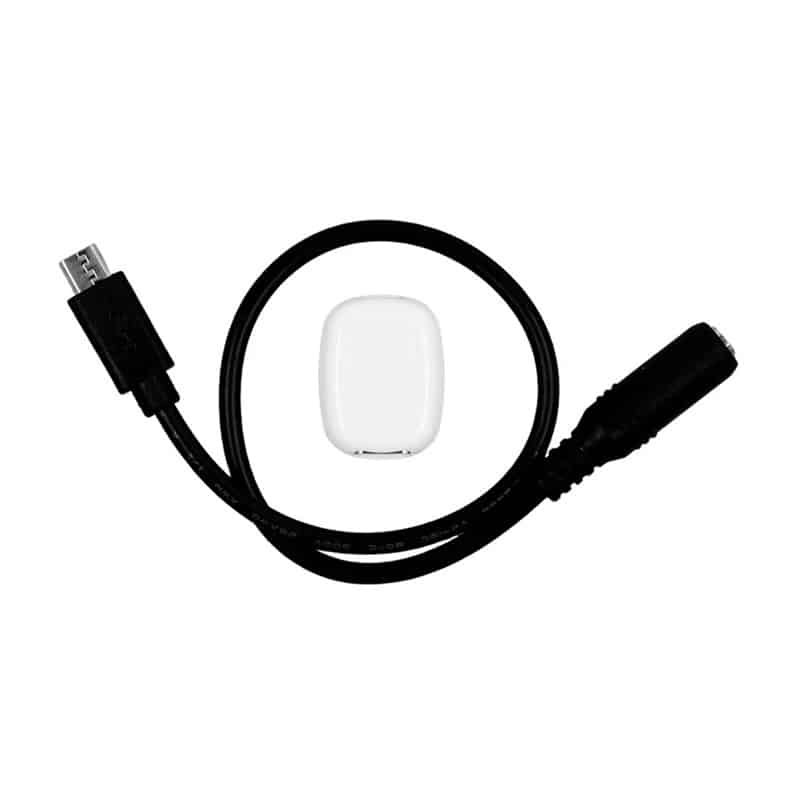

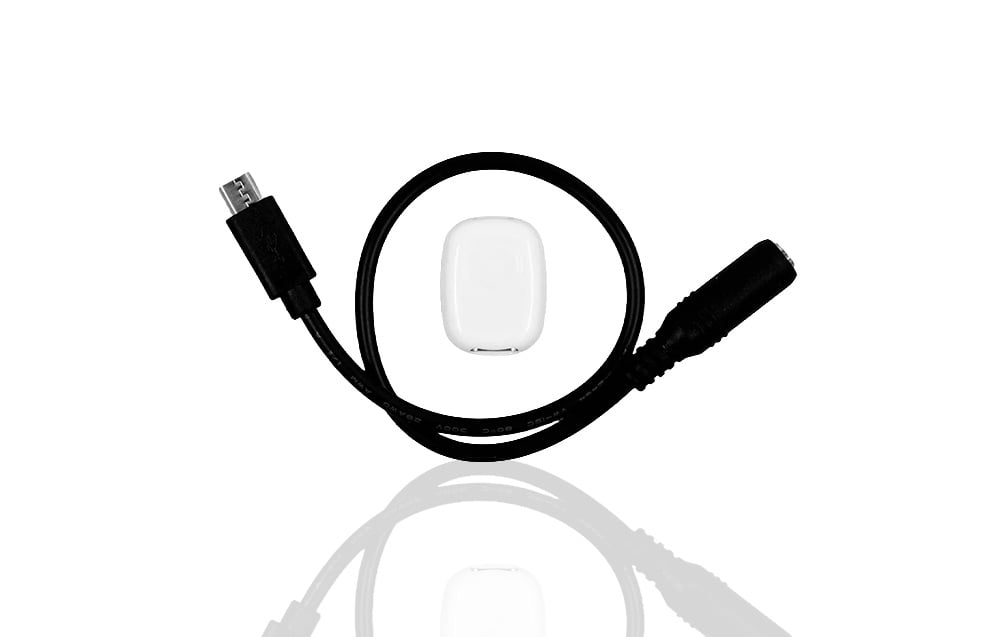

Περιλαμβάνεται
- αισθητήρας
- Καλώδιο USB-C
| Κατασκευαστής | Shelly |
|---|---|
| Όνομα προϊόντος | Pill |
| Χρώμα | Λευκό |
| Διαστάσεις | 26 × 19,95 × 8,5 mm |
| Βάρος | 3 g |
| Υλικό περιβλήματος | Πλαστικό |
| Θερμοκρασία λειτουργίας | -20°C έως 40°C |
| Υγρασία | 30% – 70% RH |
| Τροφοδοσία | 5 V DC (μέσω θύρας USB Type-C) |
| Κατανάλωση ισχύος | < 1 W |
| Χαμηλό όριο | < 0,83 V |
| Υψηλό όριο | > 2,48 V |
| Μέγιστη τάση ψηφιακής εισόδου | 3,3 V |
| Μέγιστη τάση μεταγωγής | 3,3 V |
| Μέγιστο ρεύμα μεταγωγής | 20 mA |
| Βολτόμετρο DC (ενσωματωμένο) | 0–2,5 V |
| Βολτόμετρο DC (με εξωτερική προσθήκη) | 0–30 V |
| Ακρίβεια μέτρησης τάσης | ±(2% + 5 ψηφία) |
| Υποστηριζόμενοι εξωτερικοί αισθητήρες | 1 × DHT22 έως 5 × DS18B20 |
| Συνδεσιμότητα WiFi | 802.11 b/g/n 2401–2483 MHz |
| Μέγιστη ισχύς μετάδοσης WiFi | < 20 dBm |
| Εμβέλεια WiFi | έως 30 m σε εσωτερικούς χώρους και έως 50 m σε εξωτερικούς χώρους (ανάλογα με τις συνθήκες) |
| Συνδεσιμότητα Bluetooth | BLE 4.2 2402–2480 MHz |
| Μέγιστη ισχύς μετάδοσης Bluetooth | < 10 dBm |
| Εμβέλεια | έως 10 m σε εσωτερικούς χώρους και έως 30 m σε εξωτερικούς χώρους (ανάλογα με τις συνθήκες) |
| Επεξεργαστής | Shelly ESP32-C3 (ESP-Shelly-C38F) |
| Μνήμη flash | 8 MB |
