Περιγραφή προϊόντος

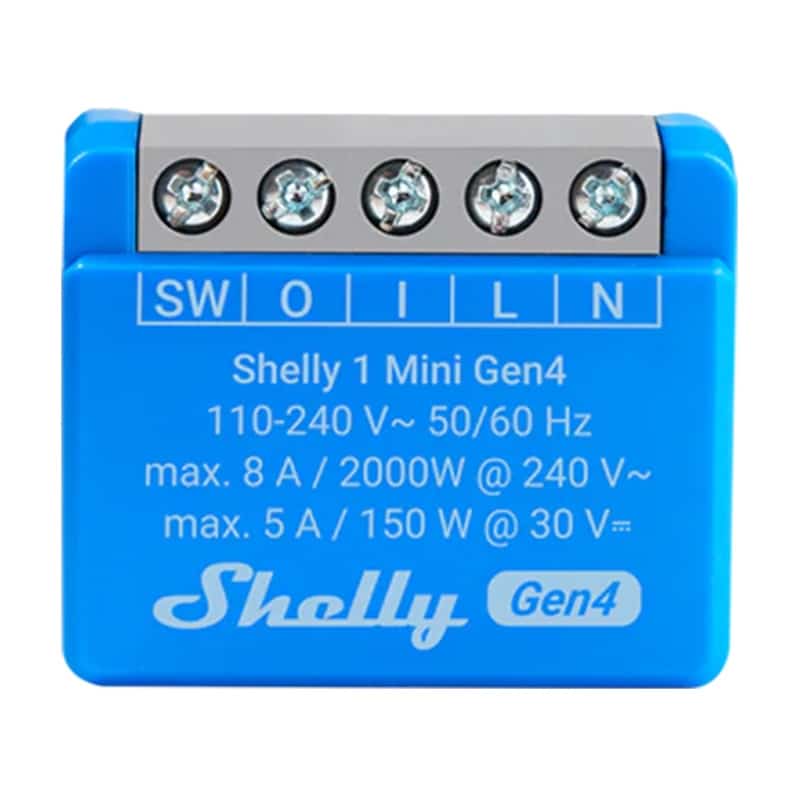

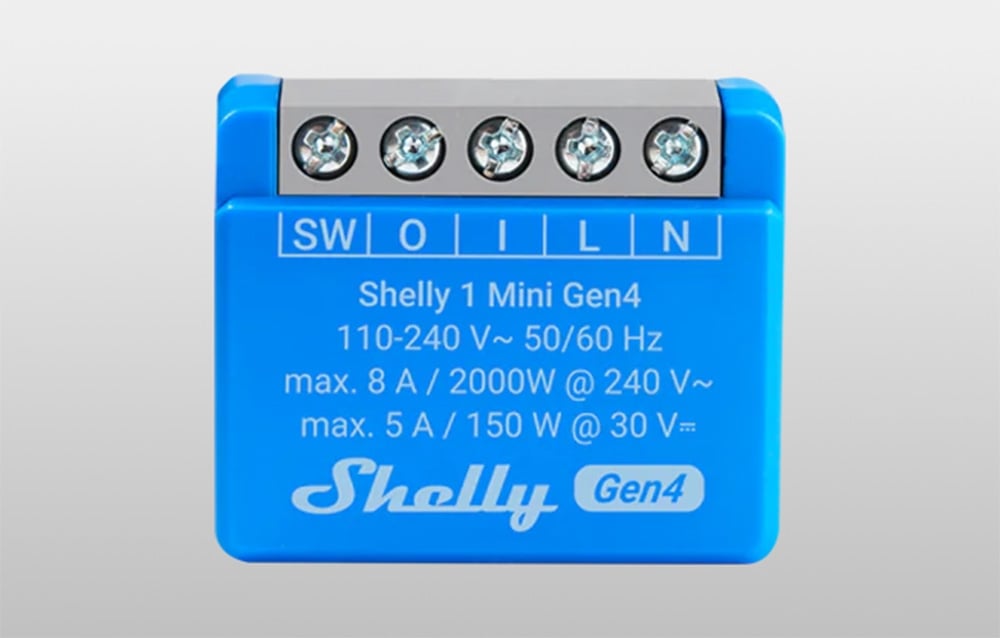

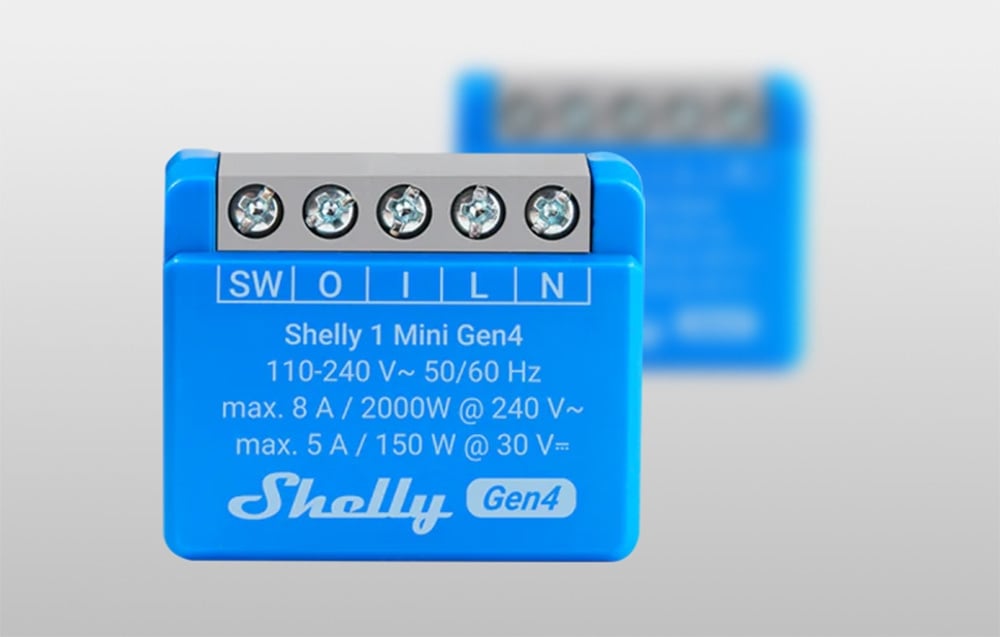

Shelly 1 Mini Gen4 Zigbee/Matter ελεγκτής

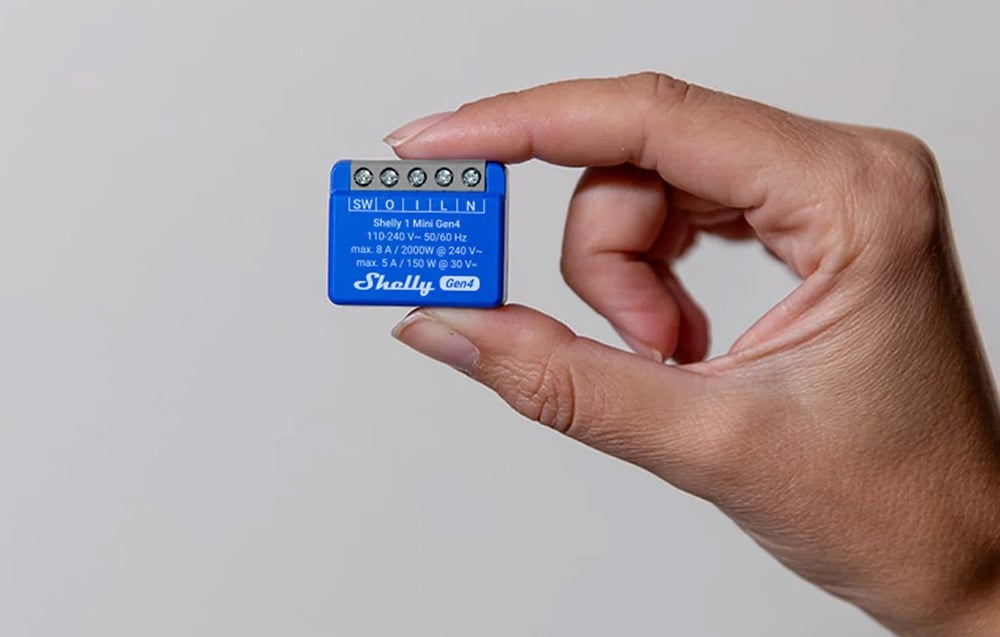

Το Shelly 1 Mini Gen4 είναι ένας ισχυρός ελεγκτής ρελέ που, παρά το μικρό του μέγεθος (29 x 34 x 16 mm), υποστηρίζει πολλαπλά πρότυπα επικοινωνίας, όπως Wi-Fi, Zigbee, Bluetooth και Matter. Μπορεί να τοποθετηθεί σε κουτιά διακλάδωσης, πίσω από πρίζες και σε περιοχές με περιορισμένο χώρο. Χάρη στις επαφές χωρίς δυναμικό, η συσκευή μπορεί να χρησιμοποιηθεί σε εφαρμογές που απαιτούν γαλβανικό διαχωρισμό κυκλωμάτων, όπως για τον έλεγχο μιας πύλης, ενός ρελέ, ενός κουδουνιού ή ενός συστήματος αυτοματισμού, ανεξαρτήτως της τάσης λειτουργίας τους. Υποστηρίζει επίσης χρονοδιαγράμματα, σκηνές, σενάρια και ενσωματώνεται με συστήματα οικιακού αυτοματισμού, όπως το Google Home, το Alexa και το Samsung SmartThings.
Εκτεταμένη συνδεσιμότητα και συμβατότητα με το πρωτόκολλο Matter
Ο ελεγκτής Shelly 1 Mini Gen4 προσφέρει επικοινωνία μέσω Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) και Bluetooth 5.0. Η συσκευή λειτουργεί ως πύλη BLE και ενισχυτής σήματος Wi-Fi και Zigbee για άλλες συσκευές IoT. Χάρη στη συμβατότητά της με το πρωτόκολλο Matter, μπορεί να ενσωματωθεί σε οποιοδήποτε οικοσύστημα που υποστηρίζει το πρότυπο, αυξάνοντας την ευελιξία της και απλοποιώντας τη διαμόρφωσή της σε διάφορα οικιακά περιβάλλοντα.
Επαφές χωρίς δυναμικό και λειτουργία με διαφορετικές τάσεις
Το Shelly 1 Mini Gen4 έχει τη δυνατότητα να ελέγχει τόσο συσκευές χαμηλής τάσης (30 VDC) όσο και συσκευές που τροφοδοτούνται από το δίκτυο (έως 240 VAC). Χάρη στην επαφή χωρίς δυναμικό (ξηρή επαφή), μπορεί να χρησιμοποιηθεί και σε περιπτώσεις που απαιτούν απομονωμένο ρελέ, όπως ο έλεγχος πυλών, κουδουνιών ή φωτισμού.
Προηγμένες λειτουργίες προγραμματισμού και σκηνών

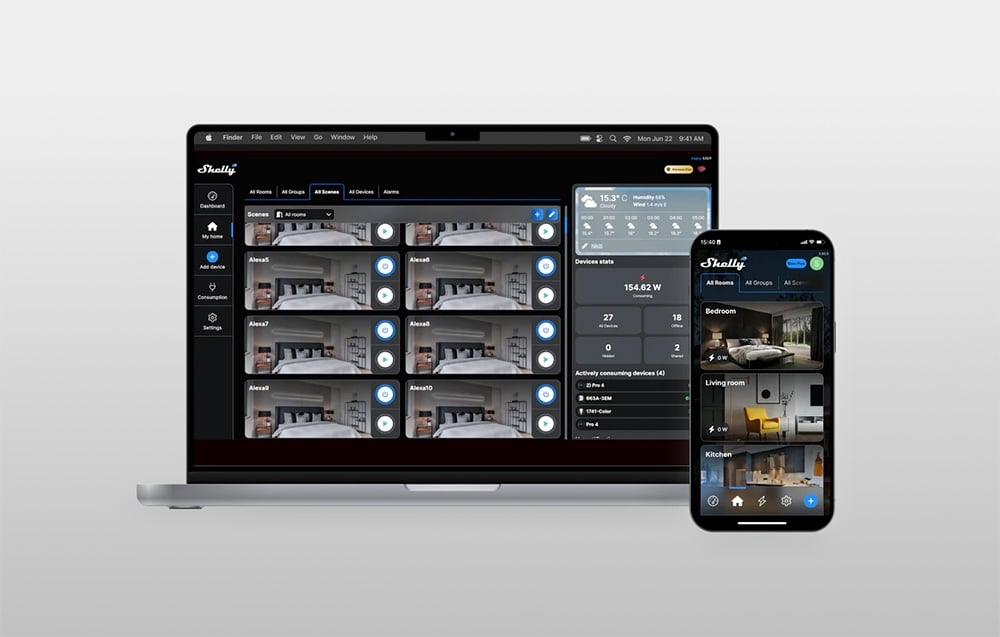

Το μοντέλο Shelly 1 Mini Gen σας επιτρέπει να ορίσετε έως και 20 χρονοδιαγράμματα, ώστε να μπορείτε να προγραμματίσετε τον εξοπλισμό να ενεργοποιείται ή να απενεργοποιείται αυτόματα σε συγκεκριμένες ώρες και ημέρες της εβδομάδας. Επιπλέον, υποστηρίζει τη δημιουργία σκηνών, δηλαδή συνόλων ενεργειών που εκτελούνται ταυτόχρονα ή διαδοχικά ως απάντηση σε ένα συμβάν, όπως η ενεργοποίηση πολλών συσκευών όταν ανιχνεύεται κίνηση. Τα χρονοδιαγράμματα και οι σκηνές διαμορφώνονται μέσω της εφαρμογής Shelly Smart Control, διαθέσιμη δωρεάν για κινητές συσκευές και υπολογιστές.
Ενσωματώσεις και πλήρης τοπικός ή απομακρυσμένος έλεγχος
Η συσκευή μπορεί να ενσωματωθεί όχι μόνο με συστήματα από μεγάλους κατασκευαστές φωνητικών βοηθών, αλλά και με τοπικά συστήματα μέσω HTTP/HTTPS, MQTT, WebHooks ή KNX net/IP APIs. Το Shelly 1 Mini Gen4 λειτουργεί τοπικά (χωρίς πρόσβαση στο cloud) και μέσω διαδικτύου, επιτρέποντας πλήρη έλεγχο όπου κι αν βρίσκεται ο χρήστης. Μια ενσωματωμένη διεπαφή web επιτρέπει άμεση διαμόρφωση από πρόγραμμα περιήγησης.
Υψηλή ευελιξία εγκατάστασης

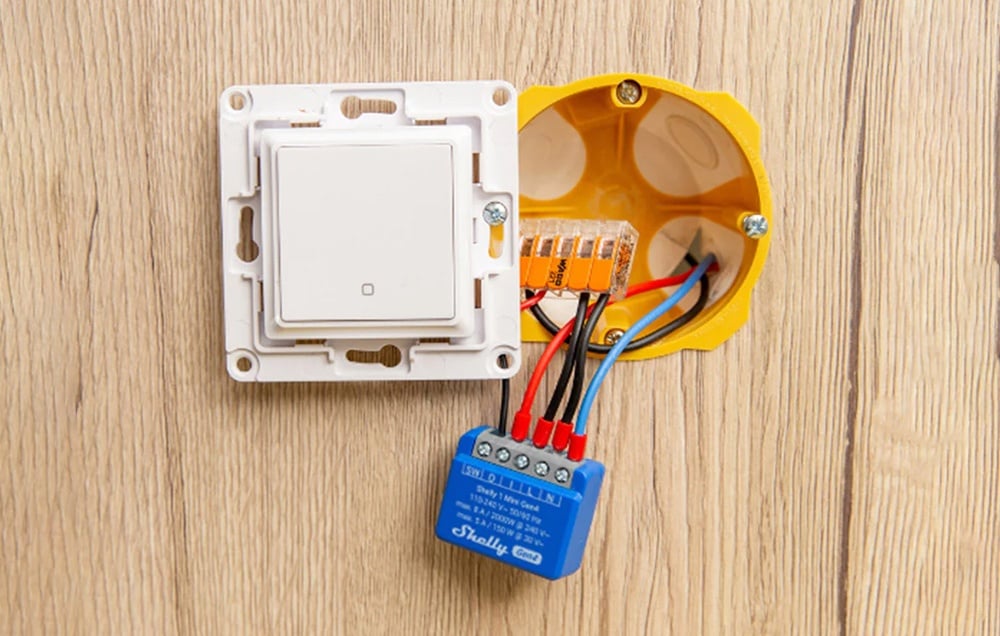

Το περίβλημα του ελεγκτή είναι κατασκευασμένο από πλαστικό και επιτρέπει εγκατάσταση σε κουτιά τοίχου. Παρά το συμπαγές μέγεθός του, η συσκευή φιλοξενεί έναν προηγμένο μικροελεγκτή ESP-Shelly-C68F με 8 MB μνήμης flash, επιτρέποντας τη διαχείριση λειτουργιών σεναρίων και πραγματικού χρόνου.
Γενικά
| Κατασκευαστής | Shelly |
|---|---|
| Μοντέλο | 1MiniGen4 |
Φυσικές παράμετροι
| Διαστάσεις | 29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 ίντσες |
|---|---|
| Βάρος | 19 ±1 g / 0.65 ±0.04 oz |
| Μέγιστη ροπή σύσφιξης των βιδωτών ακροδεκτών | 0,4 Nm / 3,5 lbin |
| Διατομή καλωδίου | 0,2 έως 2,5 mm² / 24 έως 14 AWG (μονόκλωνο καλώδιο, πολύκλωνο καλώδιο, δακτύλιοι) |
| Μήκος απογύμνωσης καλωδίων | 6 έως 7 mm / 0,24 έως 0,28 in. |
| Τοποθέτηση | Κουτί τοίχου |
| Υλικό περιβλήματος | Πλαστικό |
| Χρώμα περιβλήματος | Μπλε |
| Χρώμα συνδέσμου | Γκρι |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας | -20°C έως 40°C / -5°F έως 105°F |
|---|---|
| Υγρασία λειτουργίας | 30% έως 70% RH |
| Μέγιστο υψόμετρο. | 2000 m / 6562 ft |
Ηλεκτρικές παράμετροι
| Παροχή ρεύματος | 110 – 240 VAC |
|---|---|
| Ρελέ | Ελεύθερο δυναμικού, επαφή NO, 1-πολικό, επαφή µ |
| Κατανάλωση ισχύος | < 1.2 W |
| Εξωτερική προστασία | Χαρακτηριστικό ενεργοποίησης B ή C, ονομαστικό ρεύμα max. 10 A, ικανότητα διακοπής τουλάχιστον 6 kA, κλάση περιορισμού ενέργειας 3 |
Παράμετροι κυκλώματος εξόδου
| Μέγιστη τάση μεταγωγής | 240 VAC / 30 VDC |
|---|---|
| Μέγιστο ρεύμα μεταγωγής | 8 A / 240 VAC, 5 A / 30 VDC |
| Μέγιστη ισχύς εξόδου | 2000 W / 240 VAC, 150 W / 30 VDC |
| Προστασία από υπέρταση | Καμία |
| Προστασία ρεύματος | Καμία |
| Προστασία υπερδύναμης | Καμία |
Αισθητήρες και μετρήσεις
| Εσωτερικός αισθητήρας θερμοκρασίας | Ναι |
|---|
Wi-Fi
| Πρωτόκολλο | 802.11 b/g/n/ax |
|---|---|
| Ζώνη RF | 2412 – 2472 MHz |
| Ισχύς RF | < 20 dBm |
| Εύρος | Έως 30 m σε εσωτερικούς χώρους / 50 m σε εξωτερικούς χώρους (ανάλογα με τις τοπικές συνθήκες) |
Bluetooth
| Πρωτόκολλο | 5.0 |
|---|---|
| Ζώνη RF | 2402 – 2480 MHz |
| Ισχύς RF | < 4 dBm |
| Εύρος | Έως 10 m σε εσωτερικούς χώρους / 30 m σε εξωτερικούς χώρους (ανάλογα με τις τοπικές συνθήκες) |
Zigbee
| Πρωτόκολλο | 802.15.4 |
|---|---|
| Εύρος ζώνης RF | 2400 έως 2483,5 MHz |
| Ισχύς RF | < 20 dBm |
| Εύρος | Έως 100 m σε εσωτερικούς χώρους / 300 m σε εξωτερικούς χώρους (ανάλογα με τις τοπικές συνθήκες) |
Μονάδα μικροεπεξεργαστή
| CPU | ESP-Shelly-C68F |
|---|---|
| Μνήμη Flash | 8 MB |
Χαρακτηριστικά υλικολογισμικού
| Χρονοδιαγράμματα | 20 |
|---|---|
| WebhookS (μετοχές URL) | 20 με 5 URLs ανά webhook |
| Σενάρια | Ναι |
| MQTT | Ναι |
